DT X軸ステージ（手動ステージ）

Name: DT X軸ステージ（手動ステージ）
Brand: 中央精機
SKU: 221000830994
Rating: 5 (2 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 11,899円～33,899円

税込単価: 13,089円～37,289円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

中央精機

ハイグレードアルミXステージ（手動ステージ）

通常価格(税別)： 18,036円 (税込価格：19,840円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

中央精機

長作動ステージ（手動ステージ）

通常価格(税別)： 20,373円 (税込価格：22,410円)

通常出荷日：在庫品1日目

送り方式が異なる30mm×30mmサイズのX軸方向の移動ユニット。【特長】・送...

詳細情報を確認する

種類
本体
送り方式
ラック&ピニオン
移動ガイド
アリ溝
ステージ面(幅)（範囲選択） (mm)
26～40
テーブル材質
アルミ合金
種類詳細
Xステージ
テーブル表面処理
黒アルマイト梨地
移動方向
X軸1方向

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

未確定：候補が21型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

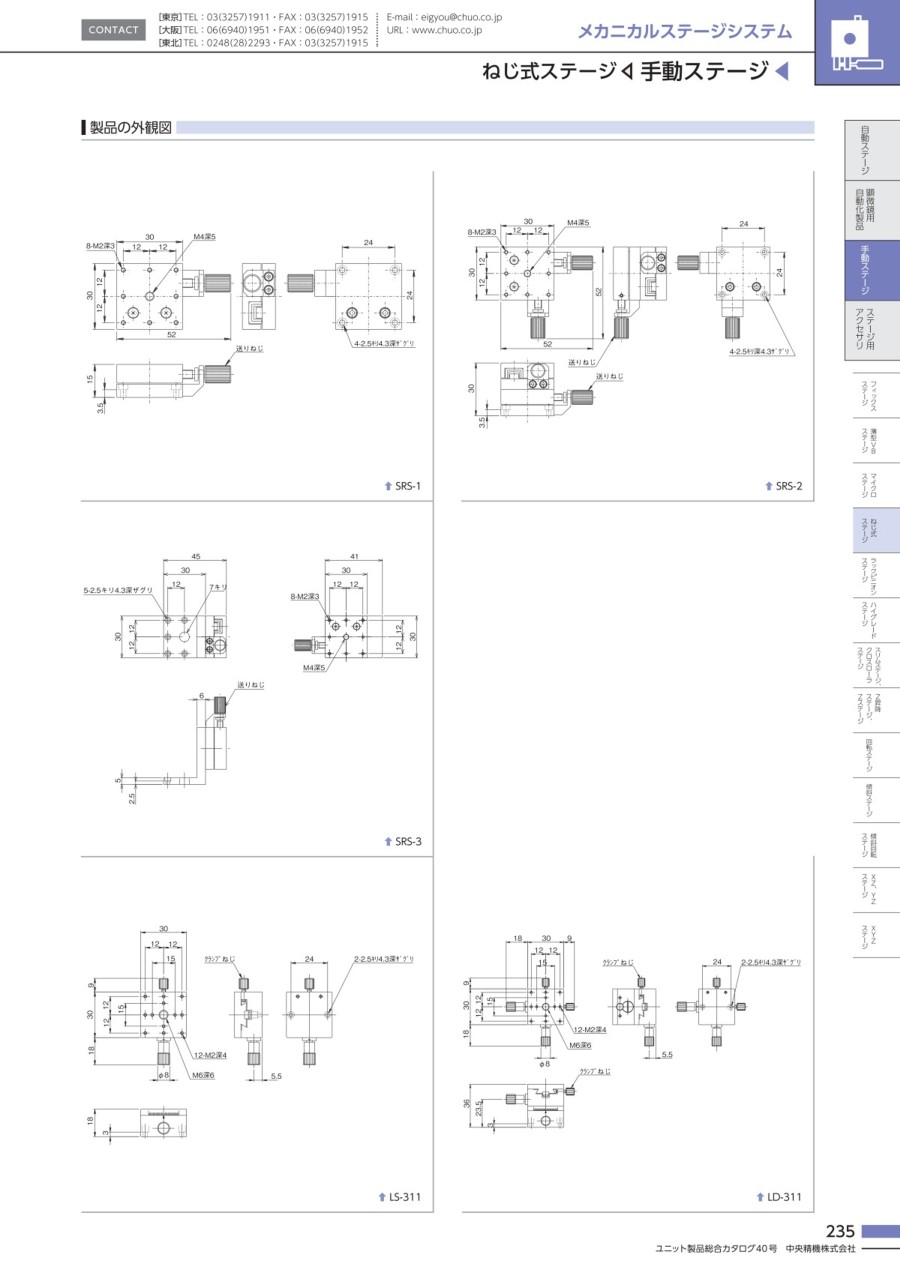

外形図

LS-912

LS-912W

LS-912S

LS-912WS

LS-112

LS-112W

LS-112S

LS-112WS

LS-612

LS-612W

LS-612S

LS-612WS

LS-412

LS-412W

LS-412S

LS-412WS

LS-311

LS-112-NB

LS-412-NB

LS-612-NB

LS-912-NB

製品仕様

LS-912

LS-912W

LS-912S

LS-912WS

LS-612

LS-612W

LS-612S

LS-612WS

LS-112-NB

LS-412-NB

LS-612-NB

LS-912-NB

仕様

型番	LS-912	LS-912W	LS-912S	LS-912WS
製品名	DT X軸ステージ 40×90	DT X軸ステージ 40×90 （両ハンドル）	DT X軸ステージ 40×90 （粗微動ハンドル）	DT X軸ステージ 40×90 （粗微動両ハンドル）
移動方向	X軸1方向
ステージ面	40×90mm
クランプ方式	レバー式
操作部取付位置	片ハンドル	両ハンドル	粗微動片ハンドル	粗微動両ハンドル
送り方式	ラックピニオン式
移動量	±30mm
移動量／ツマミ1回転	約18mm		粗動約25.5mm、微動約3.3mm
目量	バーニヤ読み0.1mm
感度	0.1mm
移動ガイド	アリ
移動精度	真直度0.03mm
モーメント剛性	ピッチ剛性0.5sec/N・cm、ロール剛性0.2sec/N・cm
平行度	0.06mm
運動の平行度	0.05mm
耐荷重	39.2N（4kgf）
質量	0.4kg	0.42kg	0.47kg	0.53kg
主要材質／表面処理	アルミ合金／黒アルマイト梨地

型番	LS-112	LS-112W	LS-112S	LS-112WS
製品名	DT X軸ステージ 40×140	DT X軸ステージ 40×140 （両ハンドル）	DT X軸ステージ 40×140 （粗微動ハンドル）	DT X軸ステージ 40×140 （粗微動両ハンドル）
移動方向	X軸1方向
ステージ面	40×140mm
クランプ方式	レバー式
操作部取付位置	片ハンドル	両ハンドル	粗微動片ハンドル	粗微動両ハンドル
送り方式	ラックピニオン式
移動量	±50mm
移動量／ツマミ1回転	約18mm		粗動約25.5mm、微動約3.3mm
目量	バーニヤ読み0.1mm
感度	0.1mm
移動ガイド	アリ
移動精度	真直度0.03mm
モーメント剛性	ピッチ剛性0.4sec/N・cm、ロール剛性0.1sec/N・cm
平行度	0.08mm
運動の平行度	0.06mm
耐荷重	39.2N（4kgf）
質量	0.55kg	0.58kg	0.61kg	0.67kg
主要材質／表面処理	アルミ合金／黒アルマイト梨地

型番	LS-412	LS-412W	LS-412S	LS-412WS
製品名	DT X軸ステージ 40×40	DT X軸ステージ 40×40 （両ハンドル）	DT X軸ステージ 40×40 （粗微動ハンドル）	DT X軸ステージ 40×40 （粗微動両ハンドル）
移動方向	X軸1方向
ステージ面	40×140mm
クランプ方式	レバー式
操作部取付位置	片ハンドル	両ハンドル	粗微動片ハンドル	粗微動両ハンドル
送り方式	ラックピニオン式
移動量	±10mm
移動量／ツマミ1回転	約18mm		粗動約25.5mm、微動約3.3mm
目量	バーニヤ読み0.1mm
感度	0.1mm
移動ガイド	アリ
移動精度	真直度0.03mm
モーメント剛性	ピッチ剛性0.7sec/N・cm、ロール剛性0.3sec/N・cm
平行度	0.06mm
運動の平行度	0.03mm
耐荷重	39.2N（4kgf）
質量	0.24kg	0.27kg	0.31kg	0.37kg
主要材質／表面処理	アルミ合金／黒アルマイト梨地

型番	LS-612	LS-612W	LS-612S	LS-612WS
製品名	DT X軸ステージ 40×60	DT X軸ステージ 40×60 （両ハンドル）	DT X軸ステージ 40×60 （粗微動ハンドル）	DT X軸ステージ 40×60 （粗微動両ハンドル）
移動方向	X軸1方向
ステージ面	40×60mm
クランプ方式	レバー式
操作部取付位置	片ハンドル	両ハンドル	粗微動片ハンドル	粗微動両ハンドル
送り方式	ラックピニオン式
移動量	±15mm
移動量／ツマミ1回転	約18mm		粗動約25.5mm、微動約3.3mm
目量	バーニヤ読み0.1mm
感度	0.1mm
移動ガイド	アリ
移動精度	真直度0.03mm
モーメント剛性	ピッチ剛性0.6sec/N・cm、ロール剛性0.2sec/N・cm
平行度	0.06mm
運動の平行度	0.04mm
耐荷重	39.2N（4kgf）
質量	0.31kg	0.33kg	0.38kg	0.44kg
主要材質／表面処理	アルミ合金／黒アルマイト梨地

型番	LS-112-NB	LS-412-NB	LS-612-NB	LS-912-NB
製品名	DT X軸ステージ 40×140 （ベース板なし）	DT X軸ステージ 40×40 （ベース板なし）	DT X軸ステージ 40×60 （ベース板なし）	DT X軸ステージ 40×90 （ベース板なし）
移動方向	X軸1方向
ステージ面	40×140mm	40×40mm	40×60mm	40×90mm
クランプ方式	レバー式
操作部取付位置	片ハンドル
送り方式	ラックピニオン式
移動量	±50mm	±10mm	±15mm	±30mm
移動量／ツマミ1回転	約18mm
目量	0.1mm
感度	0.1mm
移動ガイド	アリ
移動精度	真直度0.03mm
モーメント剛性	ピッチ剛性0.4sec/N･cm、ロール剛性0.1sec/N･cm	ピッチ剛性0.7sec/N･cm、ロール剛性0.3sec/N･cm	ピッチ剛性0.6sec/N･cm、ロール剛性0.2sec/N･cm	ピッチ剛性0.5sec/N･cm、ロール剛性0.2sec/N･cm
平行度	0.08mm	0.06mm	0.06mm	0.06mm
運動の平行度	0.06mm	0.03mm	0.04mm	0.05mm
耐荷重	39.2N（4kgf）
質量	0.55kg	0.24kg	0.31kg	0.4kg
主要材質／表面処理	アルミ合金／黒アルマイト梨地

型番	LS-311
製品名	DT X軸ステージ 30×30
移動方向	X軸1方向
ステージ面	30×30mm
クランプ方式	ツマミねじ式
操作部取付位置	片ハンドル
移動機構／送り方式	ラックピニオン式
移動量	±8mm
移動量／ツマミ1回転	約18mm
目量	1mm
感度	0.5mm
移動ガイド	アリ
移動精度	真直度0.03mm
耐荷重	4.9N（0.5kgf）
質量	0.11kg
主要材質／表面処理	アルミ合金／黒アルマイト梨地

型番リスト

表示件数

型番

移動量（範囲選択）

(mm)

耐荷重（範囲）

(N)

ステージ面(長さ)（範囲選択）

(mm)

高さ（範囲）

(mm)

ステージ面(長さ)

(mm)

ステージ面(幅)

(mm)

耐荷重

(N)

テーブルサイズ(厚み) H

(mm)

平行度

(μm)

モーメント剛性ピッチ剛性

("/N・cm)

モーメント剛性ロール剛性

("/N・cm)

クランプ方式

移動量/ツマミ１回転

操作部取付位置

RoHS?

最小発注数量

±30.1～	30.1～50.0	121～	35.1～40.0	140	40	39.2	38	80	0.40	0.10	レバー式	約18mm	片ハンドル	10	1個
±30.1～	30.1～50.0	121～	35.1～40.0	140	40	39.2	38	80	0.40	0.10	レバー式	約18mm	片ハンドル（ベース板なし）	-	1個
±30.1～	30.1～50.0	121～	35.1～40.0	140	40	39.2	38	80	0.40	0.10	レバー式	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	10	1個
±30.1～	30.1～50.0	121～	35.1～40.0	140	40	39.2	38	80	0.40	0.10	レバー式	約18mm	両ハンドル	10	1個
±30.1～	30.1～50.0	121～	35.1～40.0	140	40	39.2	38	80	0.40	0.10	レバー式	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	10	1個
～±10.0	～5.0	26～40	15.1～20.0	30	30	4.9	18	-	-	-	[標準] ツマミねじ式	約18mm	片ハンドル	10	1個
～±10.0	30.1～50.0	26～40	35.1～40.0	40	40	39.2	38	60	0.70	0.30	レバー式	約18mm	片ハンドル	10	1個
～±10.0	30.1～50.0	26～40	35.1～40.0	40	40	39.2	38	60	0.70	0.30	レバー式	約18mm	片ハンドル（ベース板なし）	-	1個
～±10.0	30.1～50.0	26～40	35.1～40.0	40	40	39.2	38	60	0.70	0.30	レバー式	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	10	1個
～±10.0	30.1～50.0	26～40	35.1～40.0	40	40	39.2	38	60	0.70	0.30	レバー式	約18mm	両ハンドル	10	1個
～±10.0	30.1～50.0	26～40	35.1～40.0	40	40	39.2	38	60	0.70	0.30	レバー式	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	10	1個
±10.1～30.0	30.1～50.0	41～60	35.1～40.0	60	40	39.2	38	60	0.60	0.20	レバー式	約18mm	片ハンドル	10	1個
±10.1～30.0	30.1～50.0	41～60	35.1～40.0	60	40	39.2	38	60	0.60	0.20	レバー式	約18mm	片ハンドル（ベース板なし）	-	1個
±10.1～30.0	30.1～50.0	41～60	35.1～40.0	60	40	39.2	38	60	0.60	0.20	レバー式	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	10	1個
±10.1～30.0	30.1～50.0	41～60	35.1～40.0	60	40	39.2	38	60	0.60	0.20	レバー式	約18mm	両ハンドル	10	1個
±10.1～30.0	30.1～50.0	41～60	35.1～40.0	60	40	39.2	38	60	0.60	0.20	レバー式	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	10	1個
±10.1～30.0	30.1～50.0	61～90	35.1～40.0	90	40	39.2	38	60	0.50	0.20	レバー式	約18mm	片ハンドル	10	1個
±10.1～30.0	30.1～50.0	61～90	35.1～40.0	90	40	39.2	38	60	0.50	0.20	レバー式	約18mm	片ハンドル（ベース板なし）	-	1個
±10.1～30.0	30.1～50.0	61～90	35.1～40.0	90	40	39.2	38	60	0.50	0.20	レバー式	粗動約25.5mm、微動約3.3mm	粗微動片ハンドル	10	1個
±10.1～30.0	30.1～50.0	61～90	35.1～40.0	90	40	39.2	38	60	0.50	0.20	レバー式	約18mm	両ハンドル	10	1個
±10.1～30.0	30.1～50.0	61～90	35.1～40.0	90	40	39.2	38	60	0.50	0.20	レバー式	粗動約25.5mm、微動約3.3mm	粗微動両ハンドル	10	1個

通常単価(税別) (税込単価)	通常出荷日

19,899円 ( 21,889円 )	在庫品1日目当日出荷可能
20,105円 ( 22,116円 )	4日目
29,899円 ( 32,889円 )	4日目
23,863円 ( 26,249円 )	4日目
33,899円 ( 37,289円 )	在庫品1日目当日出荷可能
23,899円 ( 26,289円 )	在庫品1日目当日出荷可能
13,899円 ( 15,289円 )	在庫品1日目当日出荷可能
11,899円 ( 13,089円 )	4日目
22,899円 ( 25,189円 )	4日目
14,899円 ( 16,389円 )	4日目
24,326円 ( 26,759円 )	4日目
14,899円 ( 16,389円 )	在庫品1日目当日出荷可能
12,899円 ( 14,189円 )	4日目
23,899円 ( 26,289円 )	在庫品1日目当日出荷可能
15,899円 ( 17,489円 )	4日目
17,647円 ( 19,412円 )	在庫品1日目当日出荷可能
16,899円 ( 18,589円 )	在庫品1日目当日出荷可能
13,880円 ( 15,268円 )	4日目
25,899円 ( 28,489円 )	4日目
17,899円 ( 19,689円 )	4日目
27,899円 ( 30,689円 )	11日目

詳細情報

基本情報

基本情報

送り方式が異なる30mm×30mmサイズのX軸方向の移動ユニット。
【特長】
・送り方式にラックピニオンを使用しており、大きな移動量が得られる
・カメラ、センサなどの位置決め用途に広く利用可能
・任意の位置で保持力の高いレバー式クランプによる固定が可能

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

中央精機
Z軸スリムステージ昇降型（手動ステージ）
薄型軽量の昇降型Z軸ステージです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

DT X軸ステージ（手動ステージ）のレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

製品内部部品の微調整に使用

満足度：5.02018/07/17

製品内部部品の微調整に使用しています。手動でスライドができ、ラインナップによりつまみ1回転に対する移動量の選択もできるた...もっと読む

3人が参考にしています。

治具の位置出し

満足度：5.02021/11/17

受治具を取り付けて、位置の微調整に使っています。強度も有りそうなので良かったです。

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 DT X軸ステージ（手動ステージ）	長作動ステージ（手動ステージ）	小型X軸ラックピニオンステージ TAR-X	ラックレール型アリ式ステージ（BDLXB/BDLXR）	小型X軸ラックピニオンステージ TAR	【高精度】Ｘ軸　アリ溝　ラック＆ピニオン式　ロング
メーカー	中央精機	中央精機	鍋屋バイテック	駿河精機	鍋屋バイテック	ミスミ
通常価格	11,899円-	20,373円 -	30,759円	15,390円 -	32,956円 -	17,900円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	4日目	在庫品1日目〜	4日目	在庫品1日目〜
種類	本体	本体	本体	本体	本体	本体
送り方式	ラック&ピニオン	ラック&ピニオン	ラック&ピニオン	ラック&ピニオン	ラック&ピニオン	ラック&ピニオン
移動ガイド	アリ溝	アリ溝	アリ溝	アリ溝	アリ溝	アリ溝
ステージ面(幅)（範囲選択）(mm)	26～40	26～40	～25	26～40	～25	～25
テーブル材質	アルミ合金	アルミ合金	真鍮	アルミニウム合金	真鍮	アルミ合金
