中央精機

ハイグレードアルミXステージ（手動ステージ）

Name: ハイグレードアルミXステージ（手動ステージ）
Brand: 中央精機
SKU: 221000830983
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 18,036円～34,534円

税込単価: 19,840円～37,987円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

中央精機

X軸ねじ式ステージ（手動ステージ）

通常価格(税別)： 11,344円 (税込価格：12,478円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

中央精機

DT X軸ステージ（手動ステージ）

通常価格(税別)： 11,899円 (税込価格：13,089円)

通常出荷日：在庫品1日目

移動ガイドに特殊V溝とクロスローラ（HG-VCR方式）を使用したXステージ。【...

詳細情報を確認する

種類
本体
移動ガイド
クロスローラ
移動量（範囲選択） (mm)
～±10.0
テーブル材質
アルミ合金
種類詳細
Xステージ
平行度 (μm)
30
クランプ方式
板クランプ
テーブル表面処理
黒アルマイト梨地
移動方向
X軸1方向

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が56型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

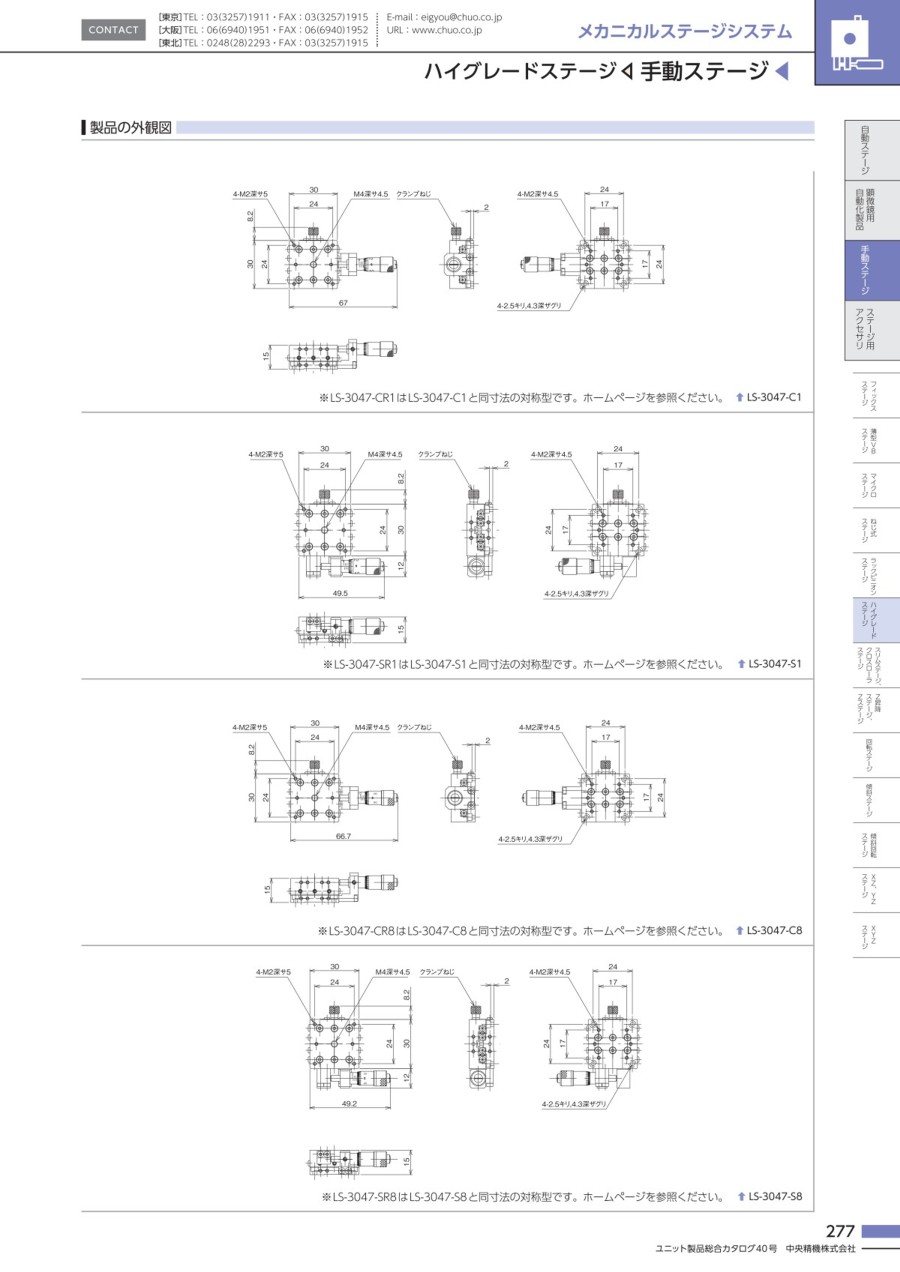

外形図

30×30

LS-3047-C1

LS-3047-S1

LS-3047-C8

LS-3047-S8

製品仕様

30×30

LS-3047-C1

LS-3047-S1

LS-3047-C8

LS-3047-S8

LS-3047-CR1

LS-3047-SR1

LS-3047-CR8

LS-3047-SR8

型番（標準型）	LS-3047-C1	LS-3047-S1	LS-3047-C8	LS-3047-S8
型番（対称型）	LS-3047-CR1	LS-3047-SR1	LS-3047-CR8	LS-3047-SR8
製品名	ハイグレードアルミXステージ30×30
移動方向	X軸1方向
ステージ面	30×30mm
クランプ方式	板クランプ
操作部取付位置	センター	サイド	センター	サイド
送り方式	CMH-6.5RA（標準マイクロメータ）		MHT3-6.5FP（ファインピッチマイクロ）
移動量	±3mm
移動量／ツマミ1回転	0.5mm		0.1mm
目量	マイクロメータ式0.01mm		マイクロメータ式0.002mm
感度	0.003mm		0.001mm
移動ガイド	HG-VCR （V溝とクロスローラ）
移動精度	真直度（水平・垂直）0.002mm ヨーイング20sec、ピッチング30sec
モーメント剛性	ヨー剛性1.00sec/N・cm、ピッチ剛性1.00sec/Ncm、ロール剛性1.00sec/Ncm
平行度	0.030mm
運動の平行度	0.010mm
耐荷重	19.6N（2kgf）
質量	0.06kg
主要材質／表面処理	アルミ合金／黒アルマイト梨地

※ 他の型番については「カタログ」タブ内の情報をご参照ください。
