中央精機

回転ステージ（自動ステージ）

カタログ |

通常単価(税別): 101,609円～313,751円

税込単価: 111,770円～345,126円

通常出荷日：4日目～39日目

移動量360°（全周）の回転ステージ（自動ステージ）。【特長】・5相ステッピングモータ採用【用途】・カ...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

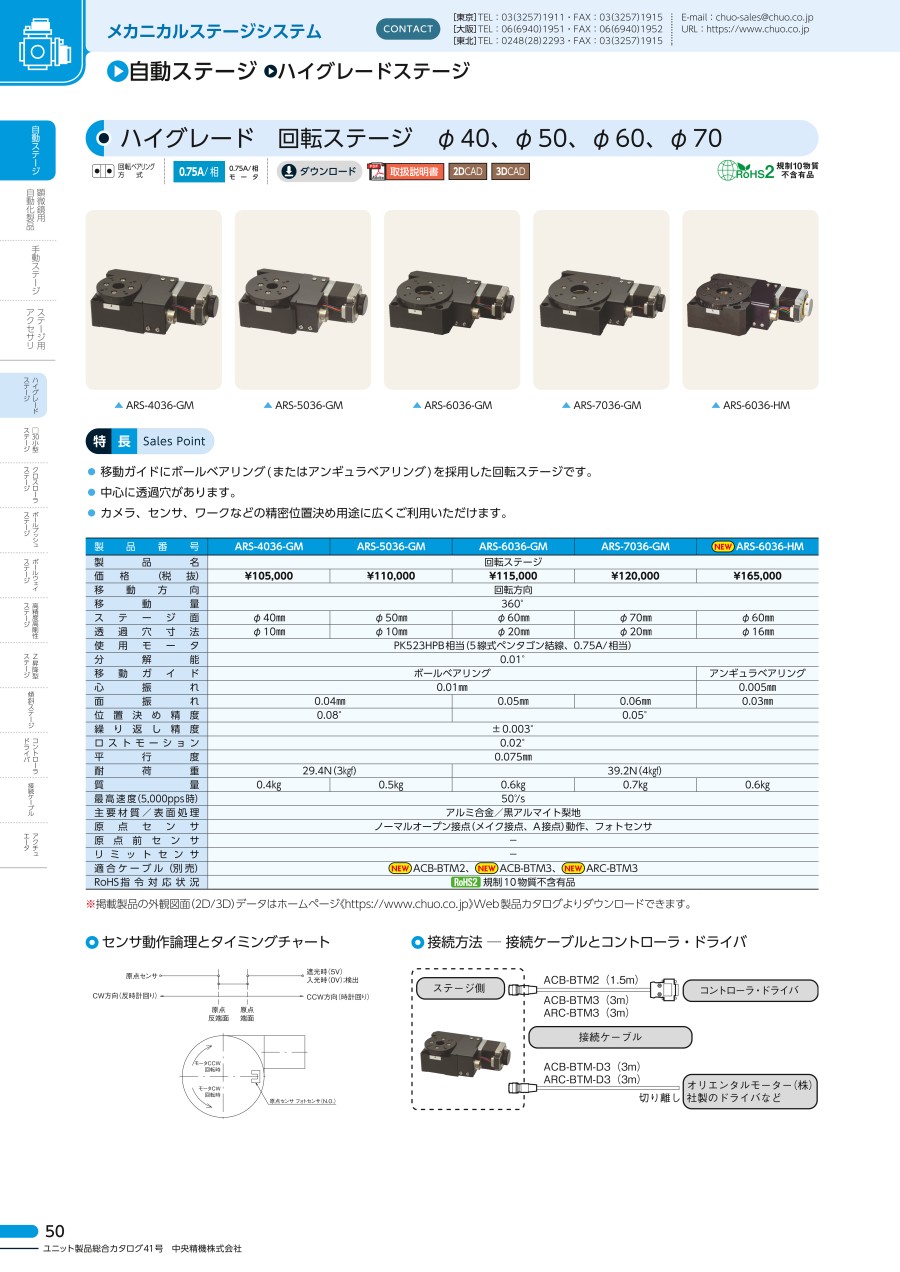

カタログ

商品情報

外形図

ARS-136-HP

ARS-936-HP

ARS-4036-GM

ARS-5036-GM

ARS-6036-GM/HM

ARS-7036-GM

ARS-336-HM

ARS-936-HA1

ARS-136-HA1

規格表

型番	製品名	移動方向	移動量	ステージ面	使用モータ	分解能	移動ガイド	心振れ	面振れ	位置決め精度	繰り返し精度	ロストモーション	モーメント剛性
ARS-136-HP	回転ステージ	回転方向	360°	Φ125mm	PK545NBW相当（5線式ペンタゴン結線、0.75A/相）	0.004°	クロスローラベアリング	0.01mm	0.015mm	0.025°	±0.003°	0.003°	0.15sec/N・cm
ARS-936-HP	回転ステージ	回転方向	360°	Φ90mm	PK545NBW相当（5線式ペンタゴン結線、0.75A/相）	0.004°	クロスローラベアリング	0.01mm	0.015mm	0.025°	±0.003°	0.003°	0.2sec/N・cm
ARS-4036-GM	回転ステージ	回転方向	360°	Φ40mm	PK523HPB相当（5線式ペンタゴン結線、0.75A/相）	0.01°	ボールベアリング	0.01mm	0.04mm	0.08°	±0.003°	0.02°	-
ARS-5036-GM	回転ステージ	回転方向	360°	Φ50mm	PK523HPB相当（5線式ペンタゴン結線、0.75A/相）	0.01°	ボールベアリング	0.01mm	0.04mm	0.08°	±0.003°	0.02°	-
ARS-6036-GM	回転ステージ	回転方向	360°	Φ60mm	PK523HPB相当（5線式ペンタゴン結線、0.75A/相）	0.01°	ボールベアリング	0.01mm	0.05mm	0.05°	±0.003°	0.02°	-
ARS-7036-GM	回転ステージ	回転方向	360°	Φ70mm	PK523HPB相当（5線式ペンタゴン結線、0.75A/相）	0.01°	ボールベアリング	0.01mm	0.06mm	0.05°	±0.003°	0.02°	-
ARS-6036-HM	回転ステージ	回転方向	360°	Φ60mm	PK523HPB相当（5線式ペンタゴン結線、0.75A/相）	0.01°	アンギュラベアリング	0.005mm	0.03mm	0.05°	±0.003°	0.02°	-
ARS-336-HM	回転ステージ	回転方向	360°	Φ30mm	PK513PB相当（5線式ペンタゴン結線、0.35A/相）	0.015°	ボールベアリング	0.02mm	0.06mm	0.18°	±0.003°	0.02°	-
ARS-936-HA1	回転ステージ	回転方向	360°	Φ90mm	PKP545N18B2	0.004°	クロスローラベアリング	0.01mm	0.015mm	0.025°	±0.003°	0.003°	0.2sec/N・cm
ARS-136-HA1	回転ステージ	回転方向	360°	Φ125mm	PKP545N18B2	0.004°	クロスローラベアリング	0.01mm	0.015mm	0.025°	±0.003°	0.003°	0.15sec/N・cm

型番	平行度	耐荷重	質量	最高速度	主要材質/表面処理	原点センサ	原点前センサ	適合ケーブル
ARS-136-HP	0.05mm	147N（15kgf）	3kg	20°/s（5000pps時）	鋼材（テーブル）、アルミ（ベース）/無電解ニッケルメッキ、白アルマイト梨地	ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ	ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ	ACB-BTD2、ACB-BTD3、ARC-BTD3（別売）
ARS-936-HP	0.05mm	98N（10kgf）	2.4kg	20°/s（5000pps時）	鋼材（テーブル）、アルミ（ベース）/無電解ニッケルメッキ、白アルマイト梨地	ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ	ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ	ACB-BTD2、ACB-BTD3、ARC-BTD3（別売）
ARS-4036-GM	0.075mm	29.4N（3kgf）	0.4kg	50°/s（5000pps時）	アルミ合金/黒アルマイト梨地	ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ	-	ACB-BTM2、ACB-BTM3、ARC-BTM3（別売）
ARS-5036-GM	0.075mm	29.4N（3kgf）	0.5kg	50°/s（5000pps時）	アルミ合金/黒アルマイト梨地	ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ	-	ACB-BTM2、ACB-BTM3、ARC-BTM3（別売）
ARS-6036-GM	0.075mm	39.2N（4kgf）	0.6kg	50°/s（5000pps時）	アルミ合金/黒アルマイト梨地	ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ	-	ACB-BTM2、ACB-BTM3、ARC-BTM3（別売）
ARS-7036-GM	0.075mm	39.2N（4kgf）	0.7kg	50°/s（5000pps時）	アルミ合金/黒アルマイト梨地	ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ	-	ACB-BTM2、ACB-BTM3、ARC-BTM3（別売）
ARS-6036-HM	0.075mm	39.2N（4kgf）	0.6kg	50°/s（5000pps時）	アルミ合金/黒アルマイト梨地	ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ	-	ACB-BTM2、ACB-BTM3、ARC-BTM3（別売）
ARS-336-HM	0.075mm	19.6N（2kgf）	0.18kg	75°/s（5000pps時）	アルミ合金/黒アルマイト梨地	ノーマルオープン接点（メイク接点、A接点）動作、ホールIC	-	ACB-STS2、ACB-BTS2（別売）
ARS-936-HA1	0.05mm	147N（15kgf）	2.4kg	32°/s（8000pps時）	鋼材（テーブル）/無電解ニッケルメッキ、アルミ合金（ベース）/白アルマイト梨地	ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ	ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ	ACB-BTD2、ACB-BTD3、ARC-BTD3（別売）
ARS-136-HA1	0.05mm	196N（20kgf）	3kg	32°/s（8000pps時）	鋼材（テーブル）/無電解ニッケルメッキ、アルミ合金（ベース）/白アルマイト梨地	ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ	ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ	ACB-BTD2、ACB-BTD3、ARC-BTD3（別売）

商品特長詳細

移動ガイドにボールベアリング（Φ30、Φ40、Φ50、Φ60、Φ70）、クロスローラベアリング（Φ90、Φ125）、アンギュラベアリング（Φ60）を使用した回転ステージです。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

型番リスト

表示件数

型番

使用モータ

最小分解能(角度)

(deg)

主要素材

移動ガイド

ステージ面

(φ)

表面処理

耐荷重（範囲）

(N)

耐荷重

(N)

センサ

使用モータ詳細

最小発注数量

[5相ステッピングモータ標準] 5相ステッピングモータ標準	0.004	鋼材	[ベアリング] クロスローラベアリング	125	カニゼンメッキ	100.1～	196	原点+近接原点	PKP545N18B2	1個
[5相ステッピングモータ標準] PK545NBW相当	0.004	鋼材	[ベアリング] クロスローラベアリング	125	カニゼンメッキ	100.1～	147	原点+近接原点	-	1個
[5相ステッピングモータ高トルク] PK513PB相当	0.015	アルミ合金	[ベアリング] ボールベアリング	30	黒アルマイト梨地	5～30	19.6	原点	-	1個
[5相ステッピングモータ高トルク] PK523HPB相当	0.01	アルミ合金	[ベアリング] ボールベアリング	40	黒アルマイト梨地	5～30	29.4	原点	-	1個
[5相ステッピングモータ高トルク] PK523HPB相当	0.01	アルミ合金	[ベアリング] ボールベアリング	50	黒アルマイト梨地	5～30	29.4	原点	-	1個
[5相ステッピングモータ高トルク] PK523HPB相当	0.01	アルミ合金	[ベアリング] ボールベアリング	60	黒アルマイト梨地	30.1～50	39.2	原点	-	1個
[5相ステッピングモータ高トルク] PK523HPB相当	0.01	アルミ合金	[ベアリング] アンギュラベアリング	60	黒アルマイト梨地	30.1～50	39.2	原点	-	1個
[5相ステッピングモータ高トルク] PK523HPB相当	0.01	アルミ合金	[ベアリング] ボールベアリング	70	黒アルマイト梨地	30.1～50	39.2	原点	-	1個
[5相ステッピングモータ標準] 5相ステッピングモータ標準	0.004	鋼材	[ベアリング] クロスローラベアリング	90	カニゼンメッキ	100.1～	147	原点+近接原点	PKP545N18B2	1個
[5相ステッピングモータ標準] PK545NBW相当	0.004	鋼材	[ベアリング] クロスローラベアリング	90	カニゼンメッキ	50.1～100	98	原点+近接原点	-	1個

通常単価(税別) (税込単価)	通常出荷日

280,622円 ( 308,684円 )	31日目
313,751円 ( 345,126円 )	18日目
101,609円 ( 111,770円 )	30日目
101,609円 ( 111,770円 )	4日目
103,962円 ( 114,358円 )	4日目
108,999円 ( 119,899円 )	12日目
160,070円 ( 176,077円 )	4日目
118,999円 ( 130,899円 )	39日目
265,650円 ( 292,215円 )	31日目
252,683円 ( 277,951円 )	4日目

詳細情報

基本情報

基本情報

移動量360°（全周）の回転ステージ（自動ステージ）。
【特長】
・5相ステッピングモータ採用
【用途】
・カメラ、センサ、ワークなどの精密位置決めに使用

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

回転ステージ（自動ステージ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qモータ交換はできますか。

変更の可否もありますのでお問い合わせください。
