Zステージ 高精度高剛性型（自動ステージ）
- 数量スライド割引
- 通常単価(税別)
- 567,052円～803,324円
- 税込単価
- 623,757円～883,656円
【特長】・機械精度を追求した超高精度の自動Zステージです。・各種センサ、ワーク...
詳細情報を確認する- 種類
- Zステージ
- 使用モータ
- PK545NAW相当
- 主要素材
- 鋼材
- 移動ガイド
- V溝とクロスローラ
- 表面処理
- カニゼンメッキ
- 耐荷重 (N)
- 98
- 移動方向
- Z軸1方向
- 送りねじリード (mm)
- 1
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
ALZ-105-H1S
ALZ-510-H1S
ALZ-903-H1S
製品仕様

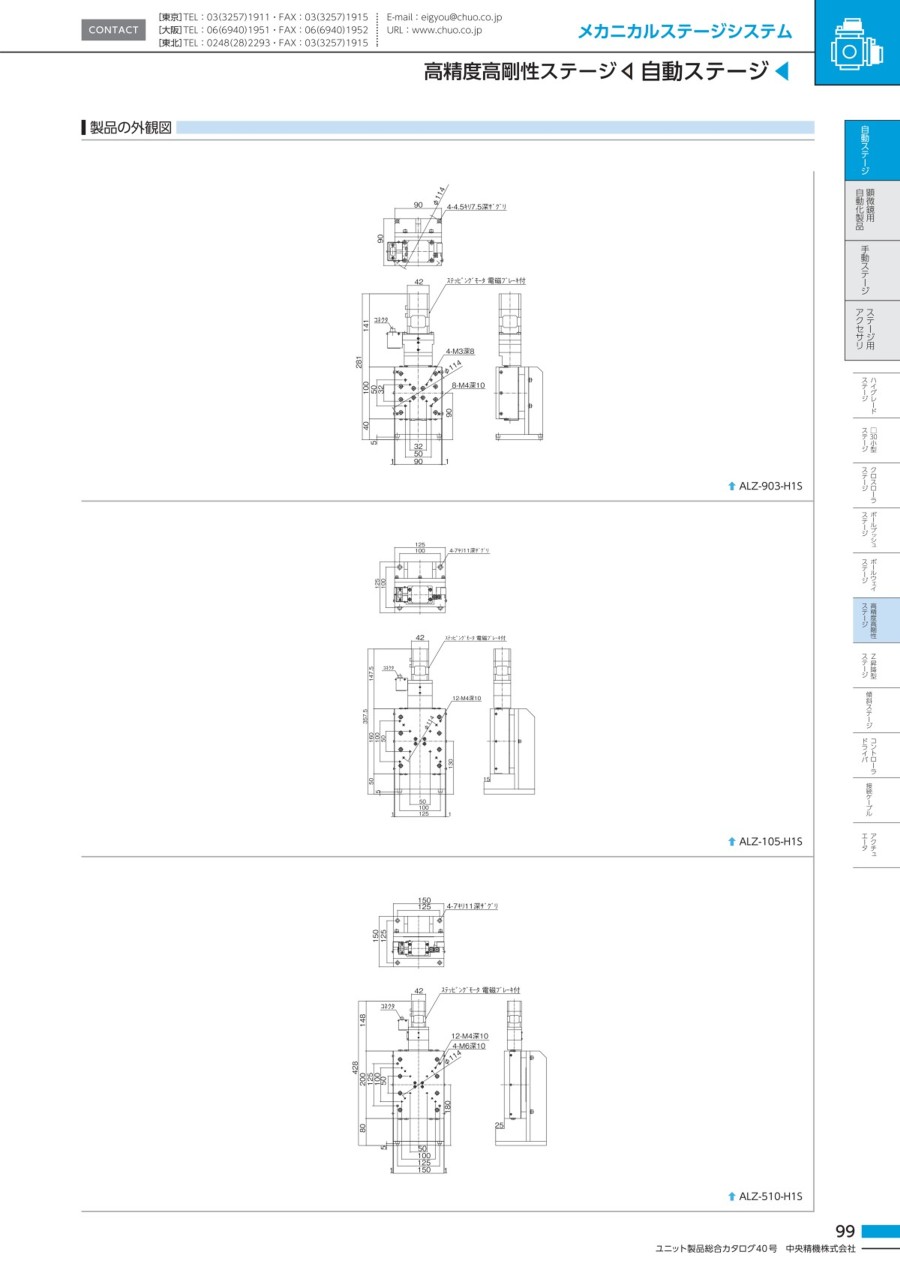

外観図
ALZ-103-H1S
ALZ-510-H1S
ALZ-903-H1S
仕様
| 製品番号 | ALZ-903-H1S | ALZ-105-H1S | ALZ-510-H1S |
|---|---|---|---|
| 製品名 | Zステージ 高精度高剛性型 | ||
| 移動方向 | Z軸1方向 | ||
| 移動量 | ±15mm | ±25mm | ±50mm |
| ステージ面 | 90mm×100mm | 125mm×160mm | 150mm×200mm |
| 使用モータ | PK545NAW相当 電磁ブレーキ付（5線式ペンタゴン結線、0.75A/相） | ||
| 分解能 | 0.002mm | ||
| 送りねじリード | 1mm | ||
| 移動ガイド | V溝とクロスローラ | ||
| 移動精度 | 真直度（水平・垂直）0.0007mm | 真直度（水平・垂直）0.0008mm | 真直度（水平・垂直）0.001mm |
| ヨーイング・ピッチング4sec | ヨーイング・ピッチング6sec | ||
| 位置決め精度 | 0.002mm | 0.003mm | 0.005mm |
| 繰り返し精度 | ±0.0005mm | ||
| ロストモーション | 0.0005mm | ||
| モーメント剛性 | ヨー剛性 0.1sec/N・cm、 ピッチ剛性 0.15sec/N・cm、 ロール剛性 0.1sec/N・cm | ヨー剛性 0.05sec/N・cm、 ピッチ剛性 0.1sec/N・cm、 ロール剛性 0.05sec/N・cm | ヨー剛性 0.03sec/N・cm、 ピッチ剛性 0.05sec/N・cm、 ロール剛性 0.03sec/N・cm |
| 耐荷重 | 98N（10kgf） | ||
| 質量 | 5.5kg | 12.5kg | 20.7kg |
| 最高速度（5,000pps時） | 10mm/s | ||
| 主要材質/表面処理 | 鋼材/カニゼンメッキ（テーブル）、塗装（ベース、ブラケット） | ||
| 原点センサ | ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ | ||
| 原点前センサ | ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ | ||
| リミットセンサ | ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ | ||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
661,562円 ( 727,718円 ) | 19日目 |
803,324円 ( 883,656円 ) | 18日目 |
567,052円 ( 623,757円 ) | 19日目 |
詳細情報
基本情報
【特長】
・機械精度を追求した超高精度の自動Zステージです。
・各種センサ、ワークの自動位置決め用途に使用できます。
・原点前センサおよびリミットセンサは位置の調整が可能です。
・スケール付はホームページを参照ください。
商品担当おすすめ
Zステージ 高精度高剛性型（自動ステージ）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qモータ交換はできますか。
A
Zステージは電磁ブレーキ付モータを使用していますが、変更の可否もありますのでお問い合わせください。
