中央精機

Z昇降ステージ（自動ステージ）

カタログ |

数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 283,527円～488,228円

税込単価: 311,880円～537,051円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：19 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：10 日目

水平なステージ面が上下動するZ昇降ステージ（自動ステージ）。【特長】・移動範囲...

種類
Zステージ
移動ガイド
V溝とクロスローラ
移動方向
Z軸1方向
スケール
なし

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ALV-102-HP

ALV-104-HP

ALV-901-HP

ALV-902-HP

ALV-102-HA1

ALV-104-HA1

規格表

型番	製品名	移動方向	移動量	ステージ面	使用モータ	分解能	送りねじリード	移動ガイド	移動精度	位置決め精度	繰り返し精度
ALV-102-HP	Z昇降ステージ	Z軸1方向	0～20mm	125mm×125mm	PK545NBW相当（5線式ペンタゴン結線、0.75A/相）	0.001mm	1mm	V溝とクロスローラ	真直度（水平・垂直）0.005mm	0.04mm	±0.0008mm
ALV-104-HP	Z昇降ステージ	Z軸1方向	0～40mm	125mm×125mm	PKP564FN相当（5線式ペンタゴン結線、0.75A/相）	0.001mm	-	V溝とクロスローラ	真直度（水平・垂直）0.008mm	0.05mm	±0.001mm
ALV-901-HP	Z昇降ステージ	Z軸1方向	0～10mm	90mm×90mm	PK543NBW相当（5線式ペンタゴン結線、0.75A/相）	0.001mm	1mm	V溝とクロスローラ	真直度（水平・垂直）0.005mm	0.008mm	±0.0008mm
ALV-902-HP	Z昇降ステージ	Z軸1方向	0～20mm	90mm×90mm	PK543NBW相当（5線式ペンタゴン結線、0.75A/相）	0.001mm	1mm	V溝とクロスローラ	真直度（水平・垂直）0.005mm	0.01mm	±0.0008mm
ALV-102-HA1	Z昇降ステージ	Z軸1方向	0～20mm	125mm×125mm	PKP545N18B2	0.001mm	1mm	V溝とクロスローラ	真直度（水平・垂直）0.005mm	0.01mm	±0.0008mm
ALV-104-HA1	Z昇降ステージ	Z軸1方向	0～40mm	125mm×125mm	PKP564FN相当品	0.001mm	1mm	V溝とクロスローラ	真直度（水平・垂直）0.008mm	0.03mm	±0.001mm

型番	ロストモーション	平行度	モーメント剛性	耐荷重	質量	最高速度（5000pps時）	主要材質/表面処理	原点センサ	原点前センサ	リミットセンサ	適合ケーブル
ALV-102-HP	0.001mm	0.04mm	ヨー剛性1.5sec/N・cm、ピッチ剛性1.5sec/N・cm、ロール剛性0.05sec/N・cm	98N（10kgf）	5.5kg	5mm/s	鋼材/無電解ニッケルめっき、塗装	ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ	ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ	ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ	ACB-BTD2、ACB-BTD3、ARC-BTD3（別売）
ALV-104-HP	0.002mm	0.05mm	ヨー剛性1sec/N・cm、ピッチ剛性1sec/N・cm、ロール剛性0.05sec/N・cm	98N（10kgf）	5.9kg	5mm/s	鋼材/無電解ニッケルめっき、塗装	ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ	ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ	ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ	ACB-BTD2、ACB-BTD3、ARC-BTD3（別売）
ALV-901-HP	0.001mm	0.08mm	ヨー剛性0.5sec/N・cm、ピッチ剛性0.5sec/N・cm、ロール剛性0.03sec/N・cm	49N（5kg）	1.8kg	5mm/s	アルミ合金/白アルマイト梨地	ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ	ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ	ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ	ACB-BTD2、ACB-BTD3、ARC-BTD3（別売）
ALV-902-HP	0.001mm	0.08mm	ヨー剛性0.6sec/N・cm、ピッチ剛性0.6sec/N・cm、ロール剛性0.05sec/N・cm	49N（5kg）	1.9kg	5mm/s	アルミ合金/白アルマイト梨地	ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ	ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ	ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ	ACB-BTD2、ACB-BTD3、ARC-BTD3（別売）
ALV-102-HA1	0.001mm	0.04mm	ヨー剛性1.5sec/N・cm、ピッチ剛性1.5sec/N・cm、ロール剛性0.05sec/N・cm	98N（10kgf）	5.5kg	5mm/s	鋼材/無電解ニッケルめっき、塗装	ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ	ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ	ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ	ACB-BTD2、ACB-BTD3、ARC-BTD3
ALV-104-HA1	0.002mm	0.05mm	ヨー剛性1sec/N・cm、ピッチ剛性1sec/N・cm、ロール剛性0.05sec/N・cm	98N（10kgf）	5.9kg	5mm/s	鋼材/無電解ニッケルめっき、塗装	ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ	ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ	ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ	ACB-BTD2、ACB-BTD3、ARC-BTD3

商品特長詳細

移動ガイドにV溝とクロスローラを採用した高精度Z昇降ステージです。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

性能・試験情報

センサ動作論理とタイミングチャート

型番リスト

表示件数

型番

使用モータ

最小分解能

(μm)

主要素材

送り方式

ステージ面(長さ)

(mm)

ステージ面(幅)

(mm)

ストローク(Z距離)

(mm)

Z軸ステージ面

表面処理

耐荷重（範囲）

(N)

耐荷重

(N)

モーメント剛性ピッチ剛性

("/N・cm)

モーメント剛性ヨー剛性

("/N・cm)

モーメント剛性ロール剛性

("/N・cm)

センサ

送りねじリード

(mm)

使用モータ詳細

最小発注数量

[5相ステッピングモータ標準] 5相ステッピングモータ標準	1	鋼材	ボールねじ	125	125	0～20	水平	カニゼンメッキ	50.1～100	98	1.5	1.5	0.05	リミット+原点+近接原点	1	PKP545N18B2	1個
[5相ステッピングモータ標準] PK545NBW相当	1	鋼材	送りねじ	125	125	0～20	水平	カニゼンメッキ	50.1～100	98	1.5	1.5	0.05	リミット+原点+近接原点	1	-	1個
[5相ステッピングモータ標準] 5相ステッピングモータ標準	1	鋼材	ボールねじ	125	125	0～40	水平	カニゼンメッキ	50.1～100	98	1	1	0.05	リミット+原点+近接原点	1	PKP564FN相当	1個
[5相ステッピングモータ標準] 5相ステッピングモータ標準	1	鋼材	-	125	125	0～40	水平	カニゼンメッキ	50.1～100	98	1	1	0.05	リミット+原点+近接原点	-	PKP564FN相当	1個
[5相ステッピングモータ標準] PK543NBW相当	1	アルミ合金	送りねじ	90	90	0～10	水平	白色アルマイト梨地	30.1～50	49	0.5	0.5	0.03	リミット+原点+近接原点	1	-	1個
[5相ステッピングモータ標準] PK543NBW相当	1	アルミ合金	送りねじ	90	90	0～20	水平	白色アルマイト梨地	30.1～50	49	0.6	0.6	0.05	リミット+原点+近接原点	1	-	1個

通常単価(税別) (税込単価)	通常出荷日

397,735円 ( 437,509円 )	31日目
368,585円 ( 405,444円 )	4日目
488,228円 ( 537,051円 )	31日目
406,097円 ( 446,707円 )	4日目
283,527円 ( 311,880円 )	4日目
311,879円 ( 343,067円 )	4日目

詳細情報

基本情報

基本情報

水平なステージ面が上下動するZ昇降ステージ（自動ステージ）。
【特長】
・移動範囲の両端にリミットセンサを標準装備
・0.75A・1.2A/相の5相ステッピングモータ採用
【用途】
・カメラ、センサ、ワークなどの精密位置決めに使用

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

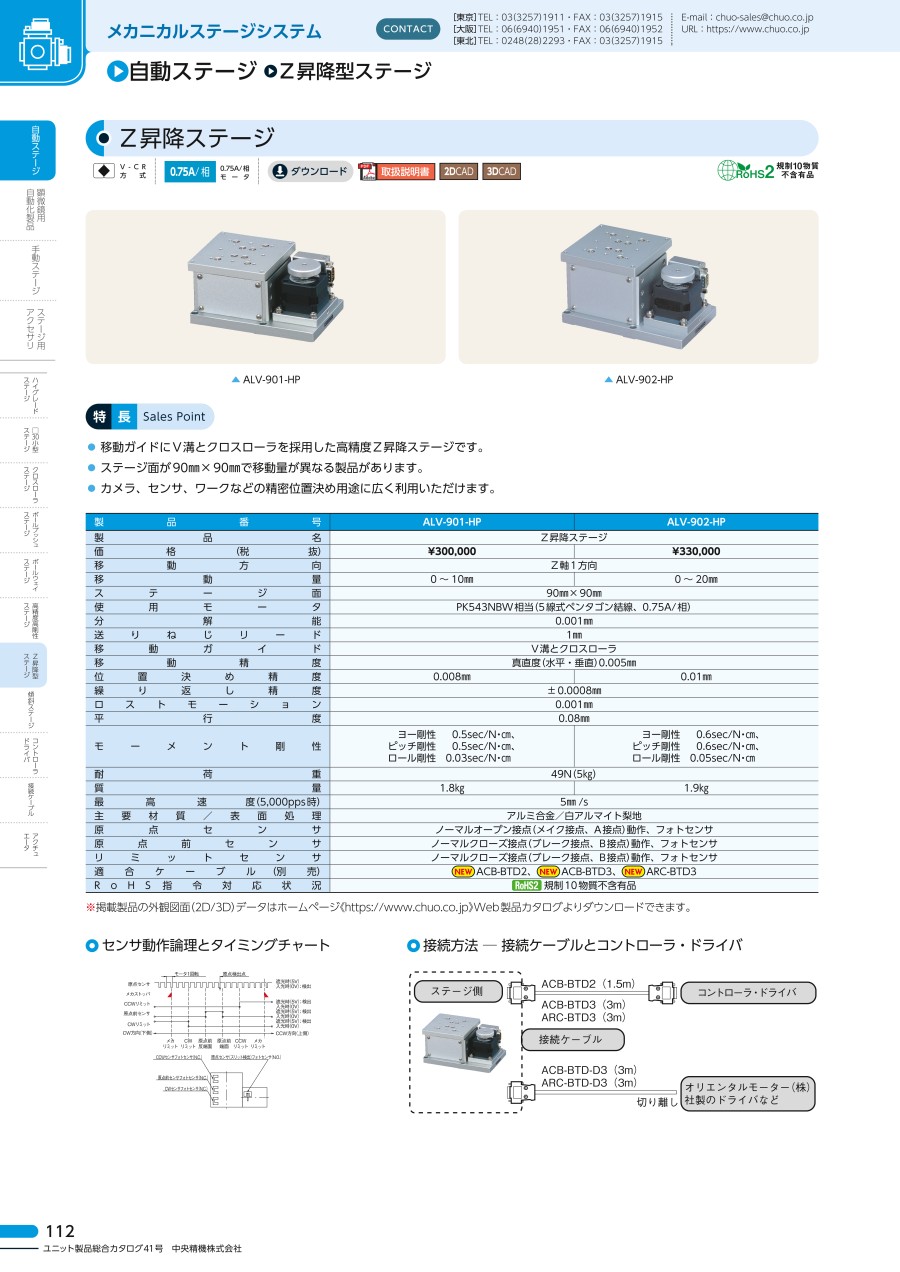

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

Z昇降ステージ（自動ステージ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qモータ交換はできますか。

変更の可否もありますのでお問い合わせください。
