ハイグレードXYステージ（自動ステージ）

Name: ハイグレードXYステージ（自動ステージ）
Brand: 中央精機
SKU: 221000830859
Rating: 4 (1 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 188,768円～274,076円

税込単価: 207,645円～301,484円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

中央精機

XYステージ転造ボールねじ仕様

通常価格(税別)： 147,837円 (税込価格：162,621円)

通常出荷日：30 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

中央精機

XYステージ小型（自動ステージ）

通常価格(税別)： 178,762円 (税込価格：196,638円)

通常出荷日：31 日目

【特長】・HG-VCR方式を採用した高精度、高剛性の自動ステージです。・精密ね...

詳細情報を確認する

種類
XYステージ
使用モータ
PK523HPB相当
主要素材
アルミ合金
移動ガイド
HG-VCR（V溝とクロスローラ）
ステージ面厚さ H (mm)
50
表面処理
黒アルマイト梨地
耐荷重（範囲） (N)
30.1～50
耐荷重 (N)
39.2
移動方向
XY軸2方向

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

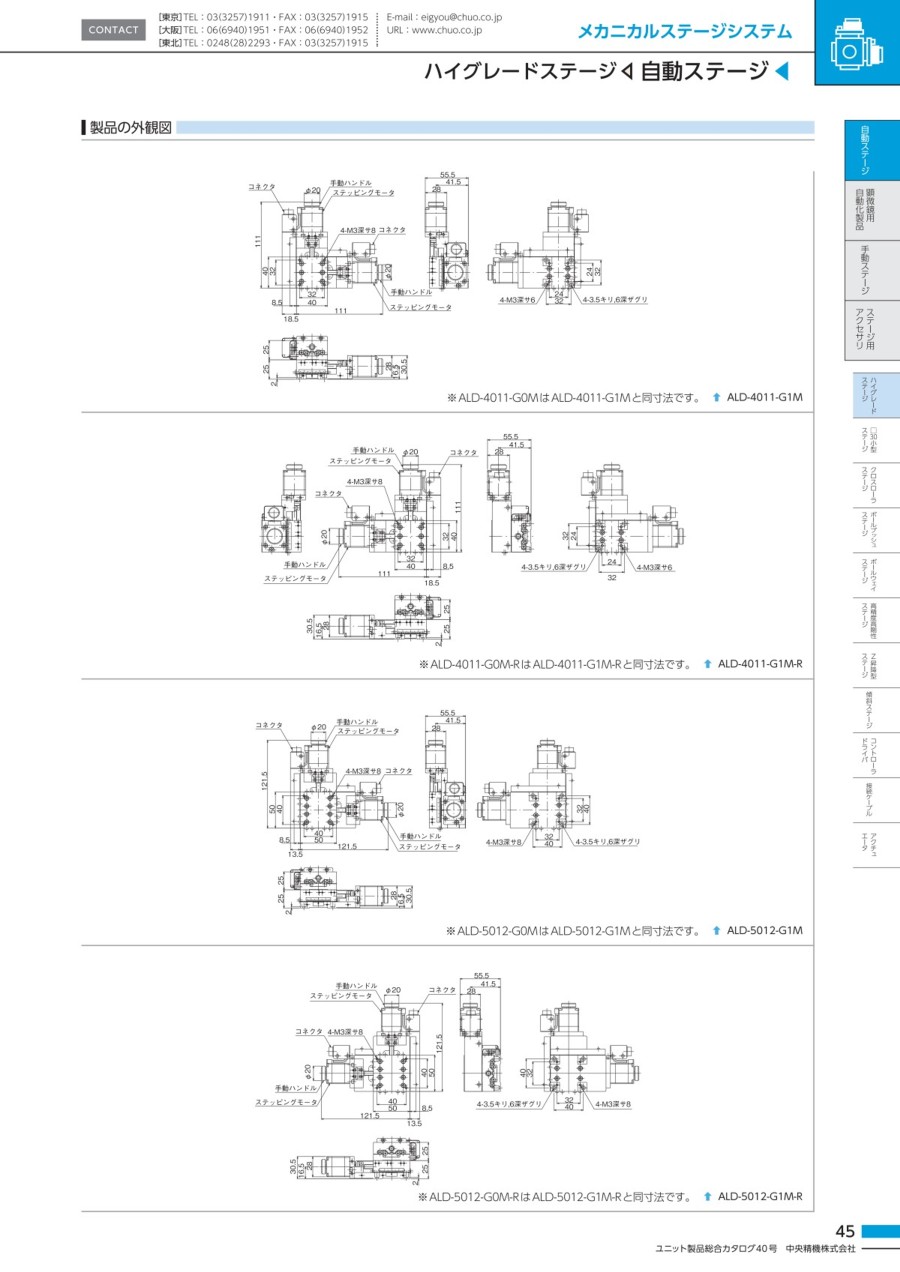

外形図

ALD-4011-G1M

ALD-4011-G1M-R

ALD-5012-G1M

ALD-5012-G1M-R

製品仕様

外観図

ALD-4011-G1M

ALD-4011-G1M-R

ALD-5012-G1M

ALD-5012-G1M-R

仕様

製品番号（標準型）	ALD-4011-G0M	ALD-4011-G1M	ALD-5012-G0M	ALD-5012-G1M
製品番号（対称型）	ALD-4011-G0M-R	ALD-4011-G1M-R	ALD-5012-G0M-R	ALD-5012-G1M-R
移動方向	XY軸2方向
移動量	±7.5mm		±10mm
ステージ面	40mm×40mm		50mm×50mm
使用モータ	PK523HPB相当（5線式ペンタゴン結線、0.75A/相）
分解能	0.001mm	0.002mm	0.001mm	0.002mm
送りねじ仕様	精密ねじ	ボールねじ	精密ねじ	ボールねじ
送りねじリード	0.5mm	1mm	0.5mm	1mm
移動ガイド	HG-VCR（V溝とクロスローラ）
移動精度	真直度（水平・垂直）0.002mm
移動精度	ヨーイング20sec、ピッチング30sec	ヨーイング15sec、ピッチング25sec	ヨーイング20sec、ピッチング30sec	ヨーイング15sec、ピッチング25sec
位置決め精度	0.01mm	0.006mm	0.012mm	0.008mm
繰り返し精度	±0.0005mm	±0.0003mm	±0.0005mm	±0.0003mm
ロストモーション	0.005mm	0.001mm	0.005mm	0.001mm
運動の平行度	0.04mm	0.03mm	0.03mm	0.02mm
XY直交度	0.006mm
モーメント剛性	ヨー剛性 0.5sec/N・cm、ピッチ剛性 0.6sec/N・cm、ロール剛性 0.6sec/N・cm		ヨー剛性 0.3sec/N・cm、ピッチ剛性 0.4sec/N・cm、ロール剛性 0.4sec/N・cm
耐荷重	39.2N（4kgf）
質量	0.64kg		0.8kg
最高速度（8,000pps時）	8mm/s	16mm/s	8mm/s	16mm/s
主要材質/表面処理	アルミ合金/黒アルマイト梨地
原点センサ	ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ	ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

型番リスト

表示件数

型番

ステージ面(長さ)

(mm)

ステージ面(幅)

(mm)

ストローク(X距離)

(mm)

ストローク(Y距離)

(mm)

モーメント剛性ピッチ剛性

("/N・cm)

モーメント剛性ヨー剛性

("/N・cm)

モーメント剛性ロール剛性

("/N・cm)

スケール

送りねじリード

(mm)

型

送りネジ仕様

最小発注数量

40	40	±7.5	±7.5	0.6	0.5	0.6	なし	0.5	標準型	精密ねじ仕様	1個
40	40	±7.5	±7.5	0.6	0.5	0.6	なし	0.5	対称型	精密ねじ仕様	1個
40	40	±7.5	±7.5	0.6	0.5	0.6	なし	1	標準型	ボールねじ仕様	1個
40	40	±7.5	±7.5	0.6	0.5	0.6	なし	1	対称型	ボールねじ仕様	1個
50	50	±10	±10	0.4	0.3	0.4	なし	0.5	標準型	精密ねじ仕様	1個
50	50	±10	±10	0.4	0.3	0.4	なし	0.5	対称型	精密ねじ仕様	1個
50	50	±10	±10	0.4	0.3	0.4	なし	1	標準型	ボールねじ仕様	1個
50	50	±10	±10	0.4	0.3	0.4	なし	1	対称型	ボールねじ仕様	1個
60	60	±12.5	±12.5	0.2	0.2	0.2	なし	0.5	標準型	精密ねじ仕様	1個
60	60	±12.5	±12.5	0.2	0.2	0.2	なし	0.5	対称型	精密ねじ仕様	1個
60	60	±12.5	±12.5	0.2	0.2	0.2	なし	1	標準型	ボールねじ仕様	1個
60	60	±12.5	±12.5	0.2	0.2	0.2	なし	1	対称型	ボールねじ仕様	1個
70	70	±15	±15	0.16	0.12	0.16	なし	0.5	標準型	精密ねじ仕様	1個
70	70	±15	±15	0.16	0.12	0.16	なし	0.5	対称型	精密ねじ仕様	1個
70	70	±15	±15	0.16	0.12	0.16	なし	1	標準型	ボールねじ仕様	1個
70	70	±15	±15	0.16	0.12	0.16	なし	1	対称型	ボールねじ仕様	1個

通常単価(税別) (税込単価)	通常出荷日

198,449円 ( 218,294円 )	30日目
188,768円 ( 207,645円 )	30日目
244,812円 ( 269,293円 )	30日目
231,025円 ( 254,128円 )	30日目
206,260円 ( 226,886円 )	4日目
206,260円 ( 226,886円 )	4日目
234,635円 ( 258,099円 )	4日目
245,724円 ( 270,296円 )	4日目
205,971円 ( 226,568円 )	30日目
207,184円 ( 227,902円 )	30日目
245,724円 ( 270,296円 )	30日目
245,724円 ( 270,296円 )	30日目
245,724円 ( 270,296円 )	4日目
245,724円 ( 270,296円 )	4日目
274,076円 ( 301,484円 )	4日目
270,755円 ( 297,831円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・HG-VCR方式を採用した高精度、高剛性の自動ステージです。
・精密ねじ仕様、ボールねじ仕様があります。
・カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

カタログ

カタログ (見開き版)

商品担当おすすめ

中央精機
ハイグレードXステージ（自動ステージ）
ハイグレードXYステージ（自動ステージ）の元になるXステージです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ハイグレードXYステージ（自動ステージ）のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

評価用の装置に使用

満足度：4.02020/04/08

以前からこの商品を使用しており、今回新規製作に伴いリピートで購入しました。評価用の装置の一部に使用しており、2軸コントロ...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qモータ交換はできますか。

変更の可否もありますのでお問い合わせください。
