ハイグレードXステージ（自動ステージ）

Name: ハイグレードXステージ（自動ステージ）
Brand: 中央精機
SKU: 221000830826
Rating: 3 (1 reviews)

カタログ |

平均満足度3.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 89,899円～146,064円

税込単価: 98,889円～160,670円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

中央精機

自動Xステージステージ面40×40mm

通常価格(税別)： 50,000円 (税込価格：55,000円)

通常出荷日：4 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

中央精機

Xステージ電磁ブレーキ付

通常価格(税別)： 243,375円 (税込価格：267,713円)

通常出荷日：4 日目

【特長】・HG-VCR方式を採用した高精度、高剛性の自動ステージです。・精密ね...

詳細情報を確認する

種類
Xステージ
使用モータ
PK523HPB相当
主要素材
アルミ合金
移動ガイド
HG-VCR（V溝とクロスローラ）
ステージ面厚さ H (mm)
25
表面処理
黒アルマイト梨地
耐荷重（範囲） (N)
30.1～50
耐荷重 (N)
49
移動方向
X軸1方向

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

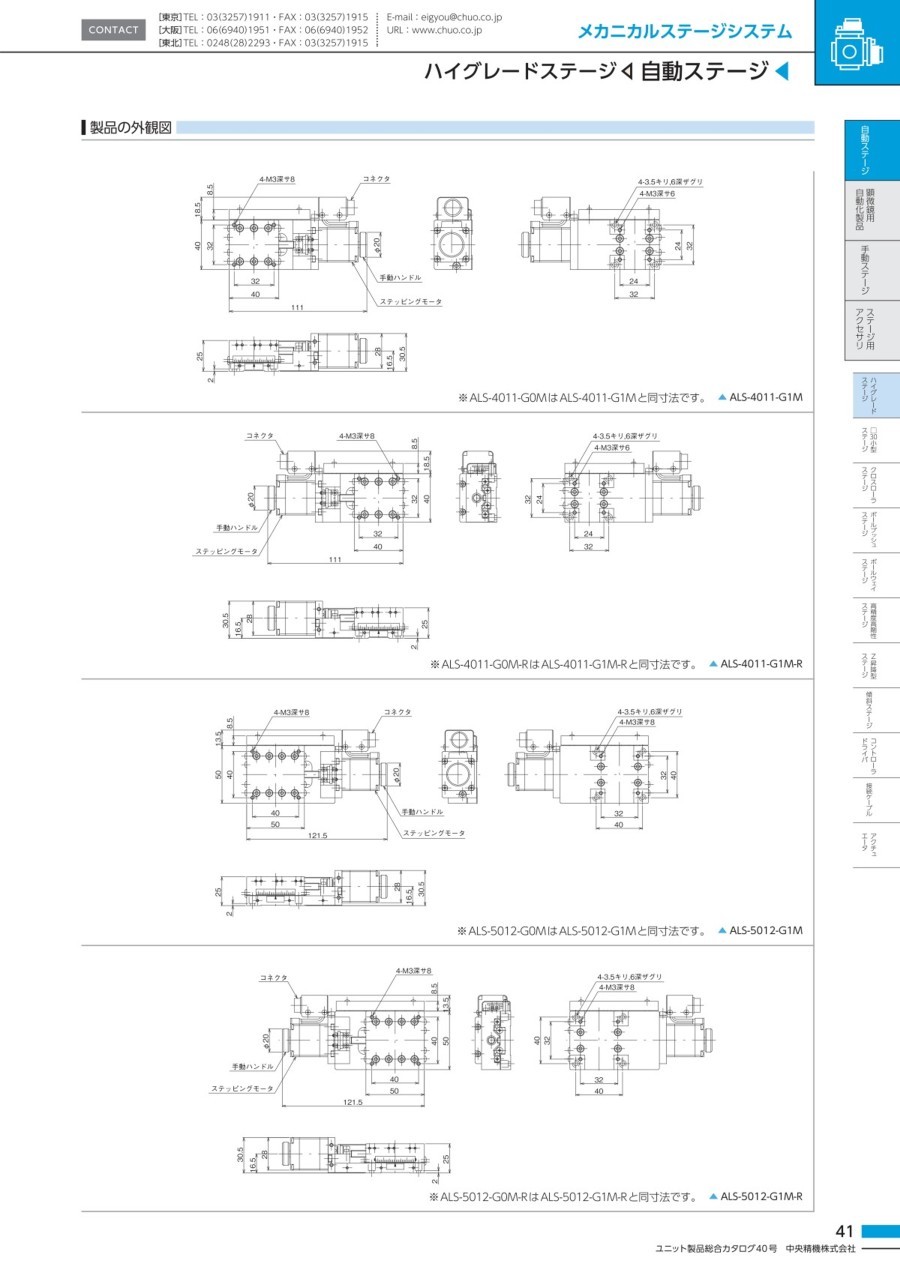

外形図

ALS-4011-G0M

（単位：mm）

ALS-4011-G0M 寸法図

ALS-4011-G0M-R

（単位：mm）

ALS-4011-G0M-R 寸法図

ALD-H230-C2P

（単位：mm）

ALD-H230-C2P 寸法図

ALS-4011-G1M-R

（単位：mm）

ALS-4011-G1M-R 寸法図

規格表

製品番号	製品名	移動方向	移動量	ステージ面	モータ	分解能	送りねじ仕様	送りねじリード	移動ガイド	移動精度	移動精度	位置決め精度	繰り返し精度
ALS-4011-G0M	ハイグレードXステージ	X軸1方向	±7.5mm	40mmx40mm	PK523HPB（5線式ペンタゴン結線、0.75A/相）	0.001mm	精密ねじ	0.5mm	HG-VCR方式（V溝とクロスローラ）	真直度（水平・垂直）0.002mm	ヨーイング20sec、ピッチング30sec	0.01mm	±0.0005mm
ALS-4011-G0M-R	ハイグレードXステージ	X軸1方向	±7.5mm	40mmx40mm	PK523HPB（5線式ペンタゴン結線、0.75A/相）	0.001mm	精密ねじ	0.5mm	HG-VCR方式（V溝とクロスローラ）	真直度（水平・垂直）0.002mm	ヨーイング20sec、ピッチング30sec	0.01mm	±0.0005mm
ALS-4011-G1M	ハイグレードXステージ	X軸1方向	±7.5mm	40mmx40mm	PK523HPB（5線式ペンタゴン結線、0.75A/相）	0.002mm	ボールねじ	1mm	HG-VCR方式（V溝とクロスローラ）	真直度（水平・垂直）0.002mm	ヨーイング15sec、ピッチング25sec	0.006mm	±0.0003mm
ALS-4011-G1M-R	ハイグレードXステージ	X軸1方向	±7.5mm	40mmx40mm	PK523HPB（5線式ペンタゴン結線、0.75A/相）	0.002mm	ボールねじ	1mm	HG-VCR方式（V溝とクロスローラ）	真直度（水平・垂直）0.002mm	ヨーイング15sec、ピッチング25sec	0.006mm	±0.0003mm
ALS-5012-G0M	ハイグレードXステージ	X軸1方向	±10mm	50mmx50mm	PK523HPB（5線式ペンタゴン結線、0.75A/相）	0.001mm	精密ねじ	0.5mm	HG-VCR方式（V溝とクロスローラ）	真直度（水平・垂直）0.002mm	ヨーイング20sec、ピッチング30sec	0.012mm	±0.0005mm
ALS-5012-G0M-R	ハイグレードXステージ	X軸1方向	±10mm	50mmx50mm	PK523HPB（5線式ペンタゴン結線、0.75A/相）	0.001mm	精密ねじ	0.5mm	HG-VCR方式（V溝とクロスローラ）	真直度（水平・垂直）0.002mm	ヨーイング20sec、ピッチング30sec	0.012mm	±0.0005mm
ALS-5012-G1M	ハイグレードXステージ	X軸1方向	±10mm	50mmx50mm	PK523HPB（5線式ペンタゴン結線、0.75A/相）	0.002mm	ボールねじ	1mm	HG-VCR方式（V溝とクロスローラ）	真直度（水平・垂直）0.002mm	ヨーイング15sec、ピッチング25sec	0.008mm	±0.0003mm
ALS-5012-G1M-R	ハイグレードXステージ	X軸1方向	±10mm	50mmx50mm	PK523HPB（5線式ペンタゴン結線、0.75A/相）	0.002mm	ボールねじ	1mm	HG-VCR方式（V溝とクロスローラ）	真直度（水平・垂直）0.002mm	ヨーイング15sec、ピッチング25sec	0.008mm	±0.0003mm
ALS-6012-G0M	ハイグレードXステージ	X軸1方向	±12.5mm	60mmx60mm	PK523HPB（5線式ペンタゴン結線、0.75A/相）	0.001mm	精密ねじ	0.5mm	HG-VCR方式（V溝とクロスローラ）	真直度（水平・垂直）0.002mm	ヨーイング20sec、ピッチング30sec	0.014mm	±0.0005mm
ALS-6012-G0M-R	ハイグレードXステージ	X軸1方向	±12.5mm	60mmx60mm	PK523HPB（5線式ペンタゴン結線、0.75A/相）	0.001mm	精密ねじ	0.5mm	HG-VCR方式（V溝とクロスローラ）	真直度（水平・垂直）0.002mm	ヨーイング20sec、ピッチング30sec	0.014mm	±0.0005mm
ALS-6012-G1M	ハイグレードXステージ	X軸1方向	±12.5mm	60mmx60mm	PK523HPB（5線式ペンタゴン結線、0.75A/相）	0.002mm	ボールねじ	1mm	HG-VCR方式（V溝とクロスローラ）	真直度（水平・垂直）0.002mm	ヨーイング15sec、ピッチング25sec	0.01mm	±0.0003mm
ALS-6012-G1M-R	ハイグレードXステージ	X軸1方向	±12.5mm	60mmx60mm	PK523HPB（5線式ペンタゴン結線、0.75A/相）	0.002mm	ボールねじ	1mm	HG-VCR方式（V溝とクロスローラ）	真直度（水平・垂直）0.002mm	ヨーイング15sec、ピッチング25sec	0.01mm	±0.0003mm
ALS-7013-G0M	ハイグレードXステージ	X軸1方向	±15mm	70mmx70mm	PK523HPB（5線式ペンタゴン結線、0.75A/相）	0.001mm	精密ねじ	0.5mm	HG-VCR方式（V溝とクロスローラ）	真直度（水平・垂直）0.002mm	ヨーイング20sec、ピッチング30sec	0.016mm	±0.0005mm
ALS-7013-G0M-R	ハイグレードXステージ	X軸1方向	±15mm	70mmx70mm	PK523HPB（5線式ペンタゴン結線、0.75A/相）	0.001mm	精密ねじ	0.5mm	HG-VCR方式（V溝とクロスローラ）	真直度（水平・垂直）0.002mm	ヨーイング20sec、ピッチング30sec	0.016mm	±0.0005mm
ALS-7013-G1M	ハイグレードXステージ	X軸1方向	±15mm	70mmx70mm	PK523HPB（5線式ペンタゴン結線、0.75A/相）	0.002mm	ボールねじ	1mm	HG-VCR方式（V溝とクロスローラ）	真直度（水平・垂直）0.002mm	ヨーイング15sec、ピッチング25sec	0.012mm	±0.0003mm
ALS-7013-G1M-R	ハイグレードXステージ	X軸1方向	±15mm	70mmx70mm	PK523HPB（5線式ペンタゴン結線、0.75A/相）	0.002mm	ボールねじ	1mm	HG-VCR方式（V溝とクロスローラ）	真直度（水平・垂直）0.002mm	ヨーイング15sec、ピッチング25sec	0.012mm	±0.0003mm

製品番号	ロストモーション	運動の平行度	モーメント剛性	耐荷重	質量	最高速度（8,000pps時）	主要材質/表面処理	原点センサ	リミットセンサ	適合ケーブル
ALS-4011-G0M	0.005mm	0.02mm	ヨー剛性0.25sec/N・cm、ピッチ剛性0.3sec/N・cm、ロール剛性0.3sec/N・cm	49N（5kgf）	0.32kg	8mm/s	アルミ合金/黒アルマイト梨地	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ACB-STM2、ACB-STM3
ALS-4011-G0M-R	0.005mm	0.02mm	ヨー剛性0.25sec/N・cm、ピッチ剛性0.3sec/N・cm、ロール剛性0.3sec/N・cm	49N（5kgf）	0.32kg	8mm/s	アルミ合金/黒アルマイト梨地	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ACB-STM2、ACB-STM3
ALS-4011-G1M	0.001mm	0.015mm	ヨー剛性0.25sec/N・cm、ピッチ剛性0.3sec/N・cm、ロール剛性0.3sec/N・cm	49N（5kgf）	0.32kg	16mm/s	アルミ合金/黒アルマイト梨地	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ACB-STM2、ACB-STM3
ALS-4011-G1M-R	0.001mm	0.015mm	ヨー剛性0.25sec/N・cm、ピッチ剛性0.3sec/N・cm、ロール剛性0.3sec/N・cm	49N（5kgf）	0.32kg	16mm/s	アルミ合金/黒アルマイト梨地	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ACB-STM2、ACB-STM3
ALS-5012-G0M	0.005mm	0.015mm	ヨー剛性0.15sec/N・cm、ピッチ剛性0.2sec/N・cm、ロール剛性0.2sec/N・cm	49N（5kgf）	0.4kg	8mm/s	アルミ合金/黒アルマイト梨地	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ACB-STM2、ACB-STM3
ALS-5012-G0M-R	0.005mm	0.015mm	ヨー剛性0.15sec/N・cm、ピッチ剛性0.2sec/N・cm、ロール剛性0.2sec/N・cm	49N（5kgf）	0.4kg	8mm/s	アルミ合金/黒アルマイト梨地	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ACB-STM2、ACB-STM3
ALS-5012-G1M	0.001mm	0.01mm	ヨー剛性0.15sec/N・cm、ピッチ剛性0.2sec/N・cm、ロール剛性0.2sec/N・cm	49N（5kgf）	0.4kg	16mm/s	アルミ合金/黒アルマイト梨地	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ACB-STM2、ACB-STM3
ALS-5012-G1M-R	0.001mm	0.01mm	ヨー剛性0.15sec/N・cm、ピッチ剛性0.2sec/N・cm、ロール剛性0.2sec/N・cm	49N（5kgf）	0.4kg	16mm/s	アルミ合金/黒アルマイト梨地	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ACB-STM2、ACB-STM3
ALS-6012-G0M	0.005mm	0.015mm	ヨー剛性0.1sec/N・cm、ピッチ剛性0.1sec/N・cm、ロール剛性0.1sec/N・cm	49N（5kgf）	0.5kg	8mm/s	アルミ合金/黒アルマイト梨地	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ACB-STM2、ACB-STM3
ALS-6012-G0M-R	0.005mm	0.015mm	ヨー剛性0.1sec/N・cm、ピッチ剛性0.1sec/N・cm、ロール剛性0.1sec/N・cm	49N（5kgf）	0.5kg	8mm/s	アルミ合金/黒アルマイト梨地	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ACB-STM2、ACB-STM3
ALS-6012-G1M	0.001mm	0.01mm	ヨー剛性0.1sec/N・cm、ピッチ剛性0.1sec/N・cm、ロール剛性0.1sec/N・cm	49N（5kgf）	0.5kg	16mm/s	アルミ合金/黒アルマイト梨地	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ACB-STM2、ACB-STM3
ALS-6012-G1M-R	0.001mm	0.01mm	ヨー剛性0.1sec/N・cm、ピッチ剛性0.1sec/N・cm、ロール剛性0.1sec/N・cm	49N（5kgf）	0.5kg	16mm/s	アルミ合金/黒アルマイト梨地	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ACB-STM2、ACB-STM3
ALS-7013-G0M	0.005mm	0.015mm	ヨー剛性0.06sec/N・cm、ピッチ剛性0.08sec/N・cm、ロール剛性0.08sec/N・cm	49N（5kgf）	0.62kg	8mm/s	アルミ合金/黒アルマイト梨地	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ACB-STM2、ACB-STM3
ALS-7013-G0M-R	0.005mm	0.015mm	ヨー剛性0.06sec/N・cm、ピッチ剛性0.08sec/N・cm、ロール剛性0.08sec/N・cm	49N（5kgf）	0.62kg	8mm/s	アルミ合金/黒アルマイト梨地	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ACB-STM2、ACB-STM3
ALS-7013-G1M	0.001mm	0.01mm	ヨー剛性0.06sec/N・cm、ピッチ剛性0.08sec/N・cm、ロール剛性0.08sec/N・cm	49N（5kgf）	0.62kg	16mm/s	アルミ合金/黒アルマイト梨地	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ACB-STM2、ACB-STM3
ALS-7013-G1M-R	0.001mm	0.01mm	ヨー剛性0.06sec/N・cm、ピッチ剛性0.08sec/N・cm、ロール剛性0.08sec/N・cm	49N（5kgf）	0.62kg	16mm/s	アルミ合金/黒アルマイト梨地	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ノーマルオープン接点（ブレーク接点、B接点）動作、フォトセンサ	ACB-STM2、ACB-STM3

性能・試験情報

センサ動作論理とタイミングチャート

型番リスト

表示件数

型番

ステージ面(長さ)

(mm)

ステージ面(幅)

(mm)

ストローク(X距離)

(mm)

モーメント剛性ピッチ剛性

("/N・cm)

モーメント剛性ヨー剛性

("/N・cm)

モーメント剛性ロール剛性

("/N・cm)

スケール

送りねじリード

(mm)

型

送りネジ仕様

最小発注数量

40	40	±7.5	0.3	0.25	0.3	なし	0.5	標準型	精密ねじ仕様	1個
40	40	±7.5	0.3	0.25	0.3	なし	0.5	対称型	精密ねじ仕様	1個
40	40	±7.5	0.3	0.25	0.3	なし	1	標準型	ボールねじ仕様	1個
40	40	±7.5	0.3	0.25	0.3	なし	1	対称型	ボールねじ仕様	1個
50	50	±10	0.2	0.15	0.2	なし	0.5	標準型	精密ねじ仕様	1個
50	50	±10	0.2	0.15	0.2	なし	0.5	対称型	精密ねじ仕様	1個
50	50	±10	0.2	0.15	0.2	なし	1	標準型	ボールねじ仕様	1個
50	50	±10	0.2	0.15	0.2	なし	1	対称型	ボールねじ仕様	1個
60	60	±12.5	0.1	0.1	0.1	なし	0.5	標準型	精密ねじ仕様	1個
60	60	±12.5	0.1	0.1	0.1	なし	0.5	対称型	精密ねじ仕様	1個
60	60	±12.5	0.1	0.1	0.1	なし	1	標準型	ボールねじ仕様	1個
60	60	±12.5	0.1	0.1	0.1	なし	1	対称型	ボールねじ仕様	1個
70	70	±15	0.08	0.06	0.08	なし	0.5	標準型	精密ねじ仕様	1個
70	70	±15	0.08	0.06	0.08	なし	0.5	対称型	精密ねじ仕様	1個
70	70	±15	0.08	0.06	0.08	なし	1	標準型	ボールねじ仕様	1個
70	70	±15	0.08	0.06	0.08	なし	1	対称型	ボールねじ仕様	1個

通常単価(税別) (税込単価)	通常出荷日

89,899円 ( 98,889円 )	4日目
89,899円 ( 98,889円 )	4日目
124,835円 ( 137,319円 )	4日目
120,973円 ( 133,070円 )	4日目
103,962円 ( 114,358円 )	4日目
103,962円 ( 114,358円 )	4日目
124,726円 ( 137,199円 )	4日目
118,019円 ( 129,821円 )	4日目
99,269円 ( 109,196円 )	8日目
103,962円 ( 114,358円 )	4日目
117,058円 ( 128,764円 )	4日目
122,575円 ( 134,833円 )	4日目
122,575円 ( 134,833円 )	4日目
122,575円 ( 134,833円 )	4日目
146,064円 ( 160,670円 )	4日目
135,253円 ( 148,778円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・HG-VCR方式を採用した高精度、高剛性の自動ステージです。
・精密ねじ仕様、ボールねじ仕様があります。
・カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

カタログ

カタログ (見開き版)

商品担当おすすめ

中央精機
ハイグレードXYステージ（自動ステージ）
ハイグレードXステージ（自動ステージ）を直交させ2軸にしたXYステージです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ハイグレードXステージ（自動ステージ）のレビュー

3平均満足度：3.01件のレビュー

星5
0%
星4
0%
星3
100%
星2
0%
星1
0%

生産設備に使用

満足度：3.02022/07/11

Xステージとしては良かったですが、対応しているコントローラが分かりにくかったです。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qモータ交換はできますか。

変更の可否もありますのでお問い合わせください。

この商品を見た人は、こんな商品も見ています

	今見ている商品ハイグレードXステージ（自動ステージ）	Xステージボールウェイステージ（自動ステージ）	Xステージクロスローラステージ（自動ステージ）	自動Xステージステージ面40×40mm	【エコノミーシリーズ】自動ステージX軸　リニアボール	モータレスリニアボールガイド CAVE-X POSITIONER（KXG）
メーカー	中央精機	中央精機	中央精機	中央精機	ミスミ	駿河精機
通常価格	89,899円-	358,693円 -	236,272円	50,000円	48,270円 -	94,122円 -
通常出荷日	4日目〜	18日目〜	39日目	4日目	19日目〜	お見積り
種類	Xステージ	Xステージ	Xステージ	Xステージ	自動X軸ステージ	X軸ステージ
使用モータ	PK523HPB相当	-	PK545NBW相当	PH533-NB相当	2相ステッピングモータ	-
主要素材	アルミ合金	アルミ合金	鋼材	アルミ合金	SUS440C相当	-
移動ガイド	HG-VCR（V溝とクロスローラ）	ボールウェイ	V溝とクロスローラ	V溝とクロスローラ	リニアボールガイド	リニアボールガイド
ステージ面厚さ H(mm)	25	-	45	18	20	30
