Xステージ 高精度高剛性型（自動ステージ）
- 通常単価(税別)
- 472,544円～708,815円
- 税込単価
- 519,798円～779,697円
機械精度を追求した超高精度 Xステージ 高精度高剛性型 （自動ステージ）。【特長】・機械精度を追求した...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

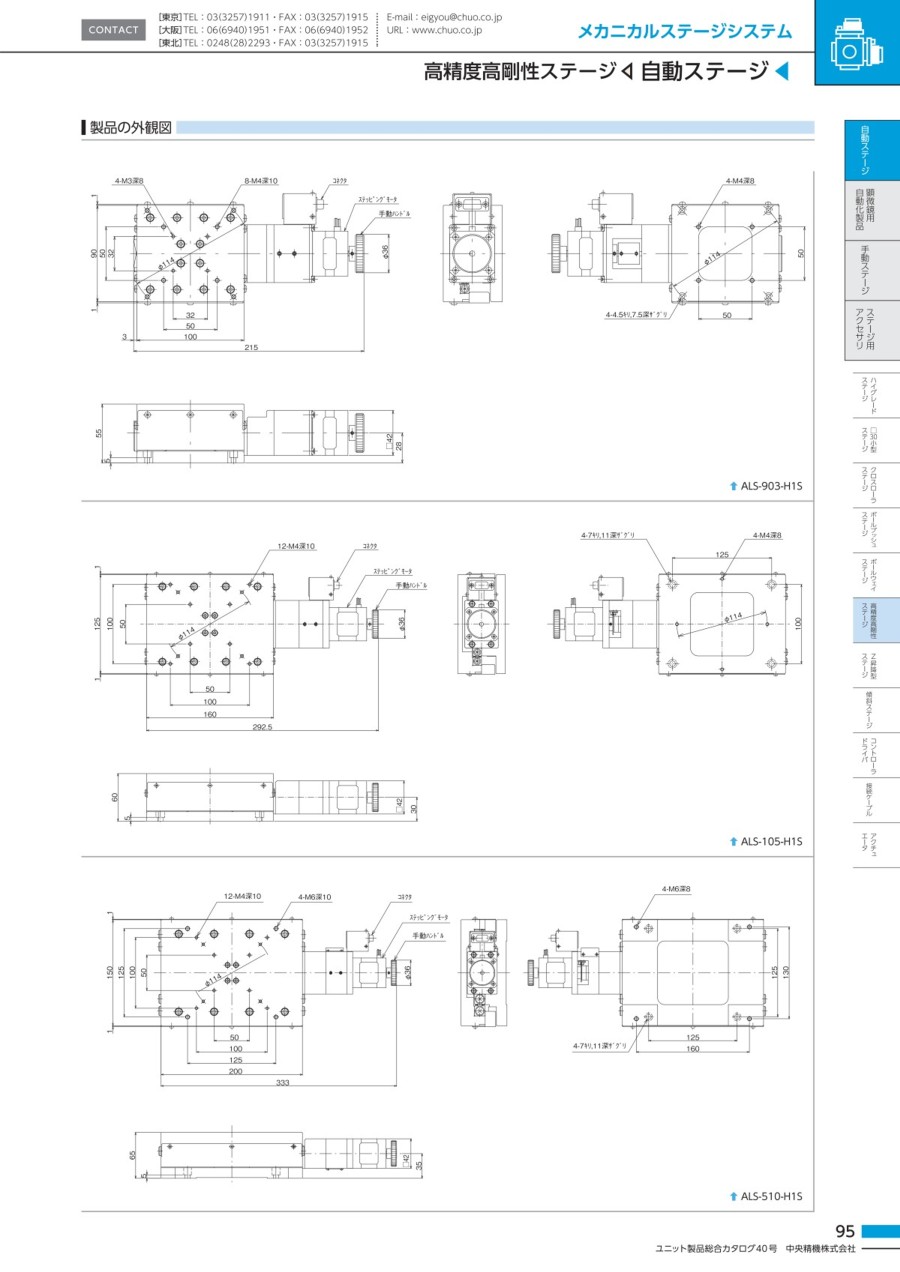

外形図
ALS-903-H1S
（単位：mm）
Xステージ 高精度高剛性型（自動ステージ）ALS-903-H1Sの寸法図
ALS-105-H1S
（単位：mm）
Xステージ 高精度高剛性型（自動ステージ）ALS-105-H1Sの寸法図
ALS-510-H1S
（単位：mm）
Xステージ 高精度高剛性型（自動ステージ）ALS-510-H1Sの寸法図
製品仕様
| 製品番号 | ALS-903-H1S | ALS-105-H1S | ALS-510-H1S |
|---|---|---|---|
| 移動方向 | Z軸1方向 | ||
| 移動量 | ±15mm | ±25mm | ±50mm |
| ステージ面 | 90mm×100mm | 125mm×160mm | 150mm×200mm |
| 使用モータ | PK545NBW相当電磁ブレーキ付（5線式ペンタゴン結線、0.75A/相） | ||
| 分解能 | 0.002mm | ||
| 送りねじリード | 1mm | ||
| 移動ガイド | V溝とクロスローラ | ||
| 移動精度 | 真直度（水平・垂直）0.0007mm | 真直度（水平・垂直）0.0008mm | 真直度（水平・垂直）0.001mm |
| ヨーイング・ピッチング4sec | ヨーイング・ピッチング6sec | ||
| 位置決め精度 | 0.002mm | 0.003mm | 0.005mm |
| 繰り返し精度 | ±0.0005mm | ||
| ロストモーション | 0.0005mm | ||
| モーメント剛性 | ヨー剛性 0.1sec/N・cm、 ピッチ剛性 0.15sec/N・cm、 ロール剛性 0.1sec/N・cm | ヨー剛性 0.05sec/N・cm、 ピッチ剛性 0.1sec/N・cm、 ロール剛性 0.05sec/N・cm | ヨー剛性 0.03sec/N・cm、 ピッチ剛性 0.05sec/N・cm、 ロール剛性 0.03sec/N・cm |
| 耐荷重 | 98N（10kgf） | ||
| 質量 | 5.5kg | 12.5kg | 20.7kg |
| 最高速度（5,000pps時） | 10mm/s | ||
| 主要材質／表面処理 | 鋼材／カニゼンメッキ（テーブル）、塗装（ベース、ブラケット） | ||
| 原点センサ | ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ | ||
| 原点前センサ | ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ | ||
| リミットセンサ | ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ | ||
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
567,052円 ( 623,757円 ) | 19日目 |
708,815円 ( 779,697円 ) | 18日目 |
472,544円 ( 519,798円 ) | 19日目 |
詳細情報
基本情報
機械精度を追求した超高精度 Xステージ 高精度高剛性型 （自動ステージ）。
【特長】
・機械精度を追求した超高精度の自動Xステージです。
・原点前センサおよびリミットセンサは位置の調整が可能です。
・スケール付はホームページを参照ください。
【用途】
・各種センサ、ワークの自動位置決め用途に使用できます。
