手元減圧弁 BN-3LKシリーズ
- 通常単価(税別)
- 6,497円
- 税込単価
- 7,147円
ハンドルの出っ張りがなく、コンパクトな手元減圧弁。【特長】・本体は軽量なアルミを使用し、リリーフ機構を...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

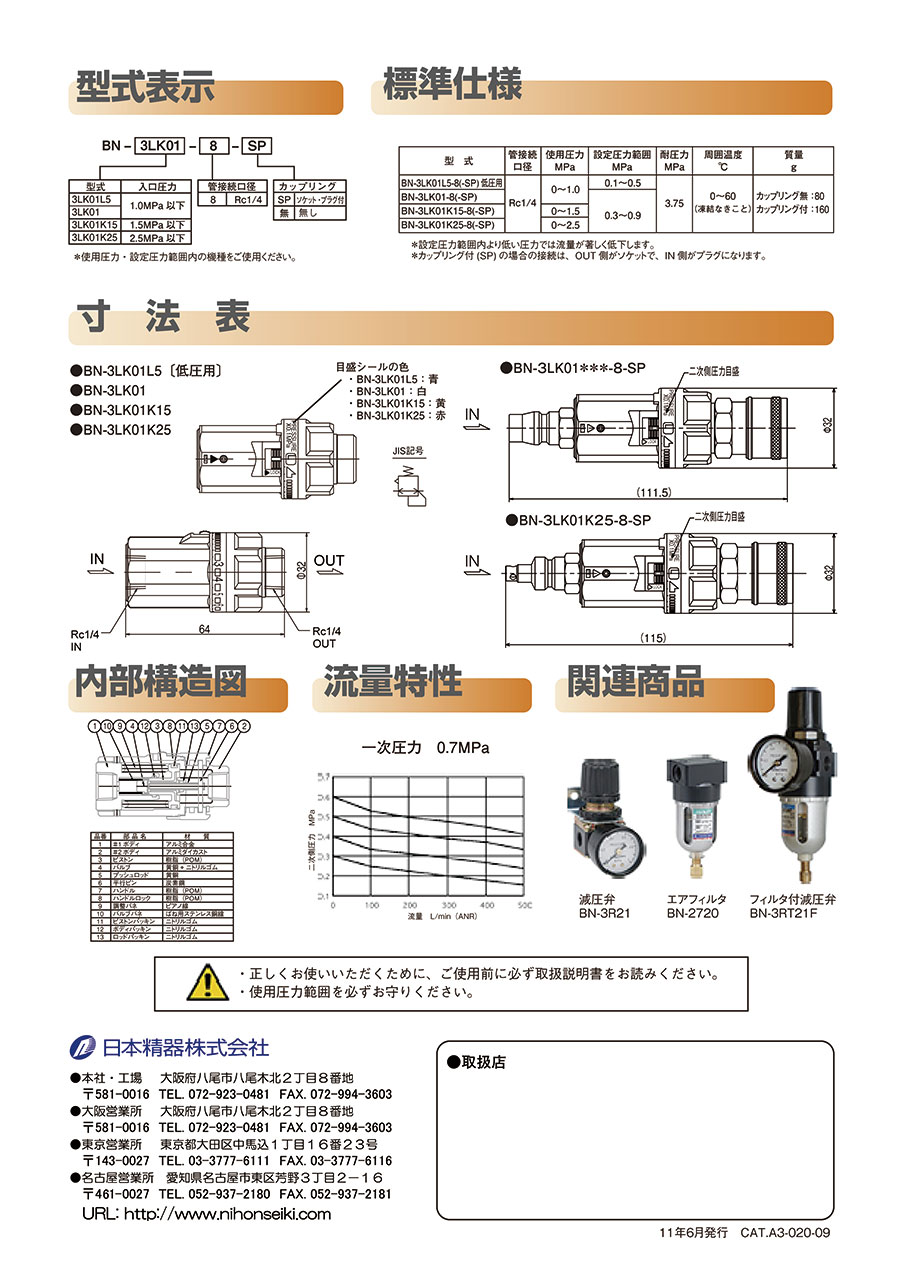

BN-3LK01L5-8-SPの仕様・寸法情報
商品情報
外形図
（単位：mm）
BN-3LK01、L5、K15-8-SP
BN-3LK01K25-8-SP
BN-3LK01L5（低圧用）／BN-3LK01／BN-3LK01K15／BN-3LK01K25
目盛りシールの色
- BN-3LK01L5（低圧用）：青
- BN-3LK01：白
- BN-3LK01K15：黄
- BN-3LK01K25：赤
製品仕様
手元減圧弁の外観
手元減圧弁の使用説明図
内部構造図
手元減圧弁の内部構造図
| 品番 | 部品名 | 材質 |
|---|---|---|
| 1 | #1ボディ | アルミ合金 |
| 2 | #2ボディ | アルミダイカスト |
| 3 | ピストン | 樹脂（POM） |
| 4 | バルブ | 黄銅＋ニトリルゴム |
| 5 | プッシュロッド | 黄銅 |
| 6 | 平行ピン | 炭素銅 |
| 7 | ハンドル | 樹脂（POM） |
| 8 | ハンドルロック | 樹脂（POM） |
| 9 | 調整バネ | ピアノ線 |
| 10 | バルブバネ | ばね用ステンレス銅線 |
| 11 | ピストンパッキン | ニトリルゴム |
| 12 | ボディパッキン | ニトリルゴム |
| 13 | ロッドパッキン | ニトリルゴム |
流量特性
手元減圧弁の流量特性
規格表
| 型式 | 管接続ロ径 | 使用圧カ MPa | 設定圧カ範囲 MPa | 耐圧カ MPa | 周囲温度 ℃ | 質量 g |
|---|---|---|---|---|---|---|
| BN-3LK01L5-8（-SP）低圧用 | Rc1/4 | 0～1.0 | 0.1～0.5 | 3.75 | 0～60 （凍結なきこと） | カップリング無：80 カップリング付：160 |
| BN-3LK01-8（-SP） | 0.3～0.9 | |||||
| BN-3LK01K15-8（-SP） | 0～1.5 | |||||
| BN-3LK01K25-8（-SP） | 0～2.5 |
- 設定圧力範囲内より低い圧力では流量が著しく低下する。
- カップリング付（SP）の場合の接続は、OUT側がソケットで、IN側がプラグになる。
使用例
インパクトレンチへの使用イメージ
スプレーガンへの使用イメージ
釘打ち機への使用イメージ
注意・禁止事項
- 正しくお使いいただくために、ご使用前に必ず取扱説明書をお読みください。
- 使用圧力範囲を必ずお守りください。
詳細情報
基本情報
ハンドルの出っ張りがなく、コンパクトな手元減圧弁。
【特長】
・本体は軽量なアルミを使用し、リリーフ機構を装備した本格的な減圧弁。
・圧力下でも軽くハンドルを回すことが出来、ロックも可能。
・ハンドルの目盛りが出口圧力を表し（目安）、入力側圧力変動に対して出口側圧力変動が少ない構造。
【用途】
・釘打ち機に接続し、2.5MPaを0.9MPa以下に減圧。
・インパクトレンチに接続し、1.5MPaを0.9MPa以下に減圧。
・塗装時のスプレーガンに接続し、1.0MPaを0.5MPa以下に減圧。
・エアドライバーのトルク管理に。
カタログ
