微霧発生2流体ノズル小噴量充円錐 BIMJシリーズ（液加圧タイプ）

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

通常単価(税別): 14,650円～57,948円特別価格

税込単価: 16,115円～63,743円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・平均粒子径が100ミクロン以下の"微霧"を発生する2流体空円錐ノズル...

未確定：候補が72型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

構造:ノズルチップ+コア+キャップ+アダプターの4部品（アダプターの種類についてはデジタルカタログP.26、27をご覧ください。）
材質:S303

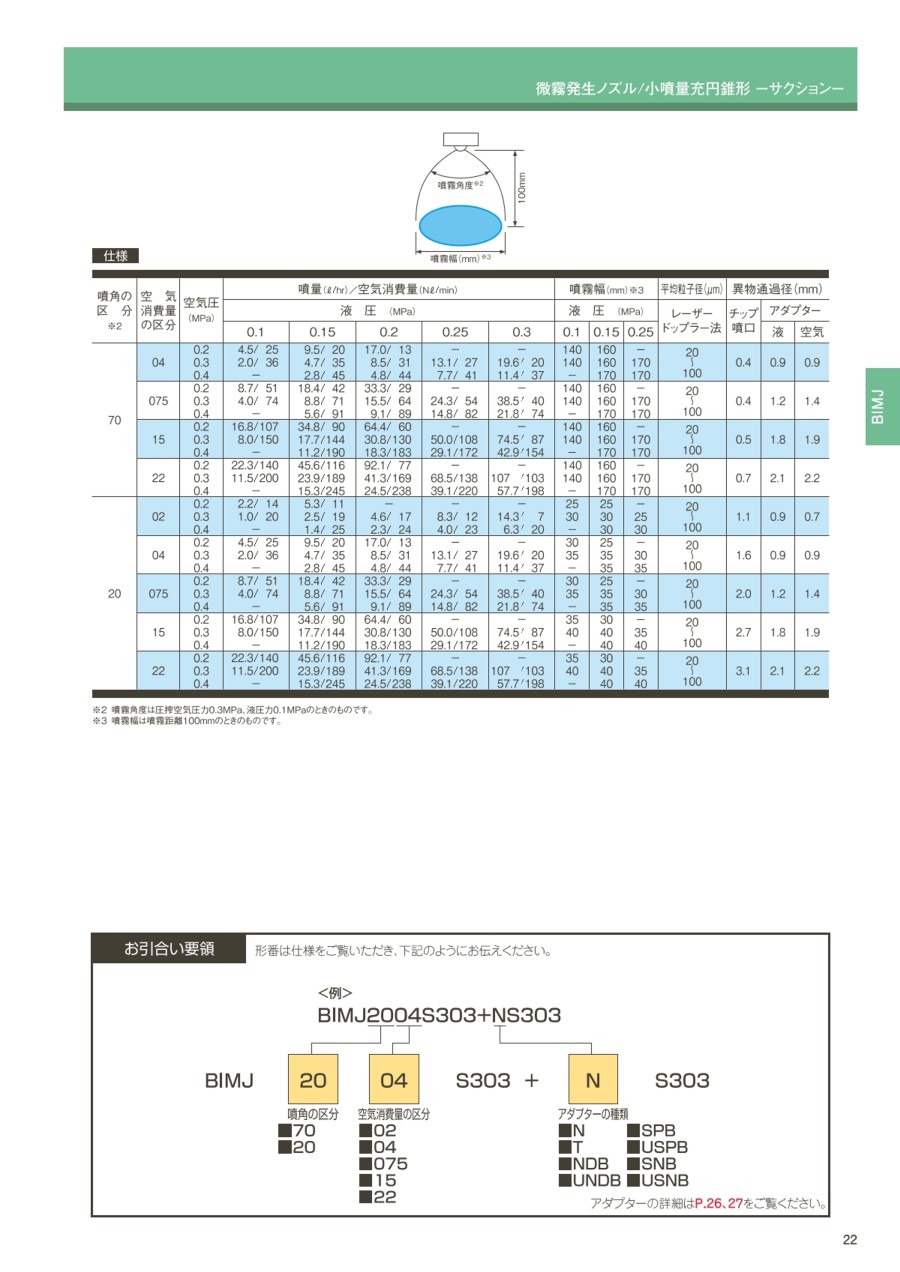

規格表

※2 噴霧角度は圧搾空気圧力0.3MPa、液圧力0.1MPaのときのものです。
※3 噴霧幅は噴霧距離100mmのときのものです。

商品特長詳細

選定サポート情報

注文例

アダプターの詳細はデジタルカタログP.26、27をご覧ください。

性質性能情報・試験情報

流量線図

線図の読み方

（1）噴霧流量（L/hr）は、ノズル1個のものです。
（2）赤色の線は圧搾空気圧力Pa（MPa）、青色の線は液圧力Pw（MPa）、緑色の線Qa/Qwは気水比を示します。
（3）微霧発生2流体ノズル小噴量充円錐 BIMJシリーズ（液加圧タイプ）線図の読み方用内の数字はレーザードップラー法によるザウター平均粒子径（μm）を表します。
（4）※※には噴霧角度の区分が入ります。
（5）流量線図はT形・N形アダプターでの性能を示します。

噴霧幅

型番リスト

表示件数

型番

BIMJ2002S303+UNDBS303

BIMJ2002S303+USNBS303

BIMJ2002S303+USPBS303

BIMJ2004S303+UNDBS303

BIMJ2004S303+USNBS303

BIMJ2004S303+USPBS303

BIMJ20075S303+NDBS303

BIMJ20075S303+NS303

BIMJ20075S303+SNBS303

BIMJ20075S303+SPBS303

BIMJ20075S303+TS303

BIMJ20075S303+UNDBS303

BIMJ20075S303+USNBS303

BIMJ20075S303+USPBS303

BIMJ2015S303+UNDBS303

BIMJ2015S303+USNBS303

BIMJ2015S303+USPBS303

BIMJ2022S303+UNDBS303

BIMJ2022S303+USNBS303

BIMJ2022S303+USPBS303

BIMJ7004S303+UNDBS303

BIMJ7004S303+USNBS303

BIMJ7004S303+USPBS303

BIMJ70075S303+NDBS303

BIMJ70075S303+NS303

BIMJ70075S303+SNBS303

BIMJ70075S303+SPBS303

BIMJ70075S303+TS303

BIMJ70075S303+UNDBS303

BIMJ70075S303+USNBS303

BIMJ70075S303+USPBS303

噴角区分(標準圧力時噴霧角度)

(deg)

空気消費量区分

アダプター種類

異物通過径(チップ噴口)

(mm)

RoHS?

最小発注数量

20	02	NDB形	1.1	-	1個
20	02	N形	1.1	10	1個
20	02	SNB形	1.1	-	1個
20	02	SPB形	1.1	-	1個
20	02	T形	1.1	10	1個
20	02	UNDB形	1.1	-	1個
20	02	USNB形	1.1	-	1個
20	02	USPB形	1.1	-	1個
20	04	NDB形	1.6	-	1個
20	04	N形	1.6	10	1個
20	04	SNB形	1.6	-	1個
20	04	SPB形	1.6	-	1個
20	04	T形	1.6	10	1個
20	04	UNDB形	1.6	-	1個
20	04	USNB形	1.6	-	1個
20	04	USPB形	1.6	-	1個
20	075	NDB形	2	-	1個
20	075	N形	2	10	1個
20	075	SNB形	2	-	1個
20	075	SPB形	2	-	1個
20	075	T形	2	10	1個
20	075	UNDB形	2	-	1個
20	075	USNB形	2	-	1個
20	075	USPB形	2	-	1個
20	15	NDB形	2.7	-	1個
20	15	N形	2.7	10	1個
20	15	SNB形	2.7	-	1個
20	15	SPB形	2.7	-	1個
20	15	T形	2.7	10	1個
20	15	UNDB形	2.7	-	1個
20	15	USNB形	2.7	-	1個
20	15	USPB形	2.7	-	1個
20	22	NDB形	3.1	-	1個
20	22	N形	3.1	10	1個
20	22	SNB形	3.1	-	1個
20	22	SPB形	3.1	-	1個
20	22	T形	3.1	10	1個
20	22	UNDB形	3.1	-	1個
20	22	USNB形	3.1	-	1個
20	22	USPB形	3.1	-	1個
70	04	NDB形	0.4	-	1個
70	04	N形	0.4	10	1個
70	04	SNB形	0.4	-	1個
70	04	SPB形	0.4	-	1個
70	04	T形	0.4	10	1個
70	04	UNDB形	0.4	-	1個
70	04	USNB形	0.4	-	1個
70	04	USPB形	0.4	-	1個
70	075	NDB形	0.4	-	1個
70	075	N形	0.4	10	1個
70	075	SNB形	0.4	-	1個
70	075	SPB形	0.4	-	1個
70	075	T形	0.4	10	1個
70	075	UNDB形	0.4	-	1個
70	075	USNB形	0.4	-	1個
70	075	USPB形	0.4	-	1個
70	15	NDB形	0.5	-	1個
70	15	N形	0.5	10	1個
70	15	SNB形	0.5	-	1個
70	15	SPB形	0.5	-	1個

通常単価(税別) (税込単価)	通常出荷日

42,214円 ( 46,435円 )	14日目
20,902円 ( 22,992円 )	13日目
43,836円 ( 48,220円 )	14日目
43,836円39,452円 ( 43,397円 )	14日目
16,971円 ( 18,668円 )	6日目
49,807円44,826円 ( 49,309円 )	14日目
52,664円47,397円 ( 52,137円 )	14日目
52,664円47,397円 ( 52,137円 )	14日目
42,214円 ( 46,435円 )	14日目
20,902円19,229円 ( 21,152円 )	13日目
43,836円 ( 48,220円 )	14日目
35,537円 ( 39,091円 )	14日目
16,971円 ( 18,668円 )	6日目
49,807円44,826円 ( 49,309円 )	14日目
52,664円47,397円 ( 52,137円 )	14日目
52,664円47,397円 ( 52,137円 )	14日目
42,214円 ( 46,435円 )	14日目
17,759円 ( 19,535円 )	13日目
43,836円 ( 48,220円 )	14日目
43,836円 ( 48,220円 )	14日目
14,650円 ( 16,115円 )	6日目
49,807円44,826円 ( 49,309円 )	14日目
52,664円47,397円 ( 52,137円 )	14日目
52,664円47,397円 ( 52,137円 )	14日目
42,214円 ( 46,435円 )	14日目
22,528円20,275円 ( 22,303円 )	13日目
43,836円 ( 48,220円 )	14日目
43,836円39,452円 ( 43,397円 )	14日目
18,725円17,227円 ( 18,950円 )	6日目
49,807円44,826円 ( 49,309円 )	14日目
52,664円47,397円 ( 52,137円 )	14日目
52,664円47,397円 ( 52,137円 )	14日目
42,214円37,992円 ( 41,791円 )	14日目
22,528円20,275円 ( 22,303円 )	13日目
43,836円 ( 48,220円 )	14日目
43,836円39,452円 ( 43,397円 )	14日目
18,725円 ( 20,598円 )	6日目
49,807円44,826円 ( 49,309円 )	14日目
52,664円47,397円 ( 52,137円 )	14日目
52,664円47,397円 ( 52,137円 )	14日目
46,407円41,766円 ( 45,943円 )	14日目
22,936円 ( 25,230円 )	13日目
48,185円43,366円 ( 47,703円 )	14日目
39,143円 ( 43,057円 )	14日目
16,072円 ( 17,679円 )	6日目
54,828円49,345円 ( 54,280円 )	14日目
57,948円52,153円 ( 57,368円 )	14日目
57,948円52,153円 ( 57,368円 )	14日目
46,407円41,766円 ( 45,943円 )	14日目
22,936円20,642円 ( 22,706円 )	13日目
48,185円43,366円 ( 47,703円 )	14日目
48,185円43,366円 ( 47,703円 )	14日目
16,072円 ( 17,679円 )	6日目
54,828円49,345円 ( 54,280円 )	14日目
57,948円52,153円 ( 57,368円 )	14日目
57,948円52,153円 ( 57,368円 )	14日目
46,407円41,766円 ( 45,943円 )	14日目
24,842円22,357円 ( 24,593円 )	13日目
48,185円43,366円 ( 47,703円 )	14日目
48,185円43,366円 ( 47,703円 )	14日目

基本情報

基本情報

【特長】
・平均粒子径が100ミクロン以下の"微霧"を発生する2流体空円錐ノズル。
・噴霧液に0.1～0.3MPa程度の圧力をかけて噴霧する液加圧タイプで幅広い流量調節範囲を持つ。
・噴霧角度は20°,70°の2種類。
【用途】
散布：離型剤、消臭剤、油、表面処理剤、防錆剤、潤滑剤、ハチミツ、防虫剤、尿素水、その他。
冷却：金型、ガス、鋼板、鋼片、鋳物、車体、塗装物、板硝子、プラスチックス、その他。
調湿：紙、廃ガス、セラミック、コンクリート、その他。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
