いけうち

微霧発生2流体ノズル小噴量扇形 BIMVシリーズ（液加圧タイプ）

Name: 微霧発生2流体ノズル 小噴量扇形 BIMVシリーズ（液加圧タイプ）
Brand: いけうち
SKU: 221000829981
Rating: 5 (1 reviews)

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 14,650円～52,664円特別価格

税込単価: 16,115円～57,930円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

いけうち

微霧発生2流体ノズル小噴量充円錐 BIMJシリーズ（液加圧タイプ）

通常価格(税別)： 14,650円 (税込価格：16,115円)

通常出荷日：6 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

いけうち

微霧発生2流体ノズル小噴量扇形 BIMVシリーズ（サクションタイプ）

通常価格(税別)： 14,650円 (税込価格：16,115円)

通常出荷日：在庫品1日目

【特長】・平均粒子径が100ミクロン以下の"微霧"を発生する2流体扇形ノズル。...

詳細情報を確認する

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が121型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

N形

T形

NDB形

UNDB形

微霧発生2流体ノズル小噴量扇形 BIMVシリーズ（液加圧タイプ）　外形図（SNB形）

SNB形
※1 エアー抜き用の穴。

微霧発生2流体ノズル小噴量扇形 BIMVシリーズ（液加圧タイプ）　外形図（USNB形）

USNB形
※1 エアー抜き用の穴。

微霧発生2流体ノズル小噴量扇形 BIMVシリーズ（液加圧タイプ）　外形図（SPB形）

SPB形
※1 エアー抜き用の穴。

微霧発生2流体ノズル小噴量扇形 BIMVシリーズ（液加圧タイプ）　外形図（USPB形）

USPB形
※1 エアー抜き用の穴。

製品仕様

・ノズルチップ+コア+キャップ+アダプターの4部品
・材質：S303

規格表

空気消費量の区分	寸法（mm）
空気消費量の区分	L₁	L₂	L₃	L₄	L₅	L₆	a	H₁	H₂	φD
02	25.3	16.3	40.8	24.8	87.3	66.8	32	17	21	23.5
04 ^*1	26.8	17.8	42.3	26.3	88.8	68.3	32	17	21	23.5
BIMJ2004	27.0	18.0	42.5	26.5	89.0	68.5	32	17	21	23.5
075	28.1	19.1	43.6	27.6	90.1	69.6	32	17	21	23.5
15	39.1	26.6	60.1	38.1	97.6	77.1	43	23	29	32.5
22	41.3	28.8	62.3	40.3	99.8	79.3	43	23	29	32.5

*1 BIMJ2004以外のノズル。

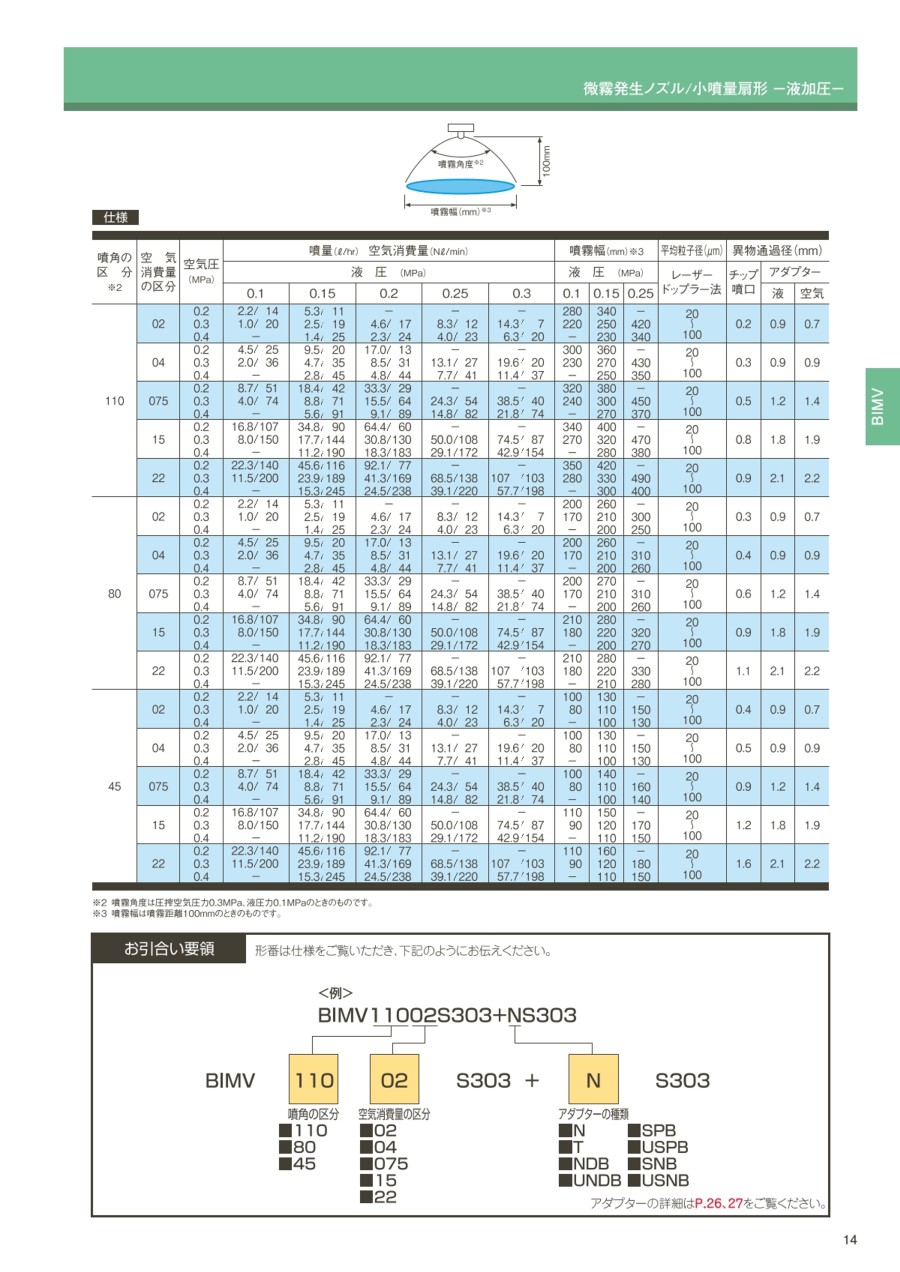

噴角の区分^*2	空気消費量の区分	空気圧（MPa）	噴量（L/hr）/空気消費量（NL/min）					噴霧幅（mm）^*3			平均粒子径（μm）	異物通過径（mm）
			液圧（MPa）					液圧（MPa）			レーザードップラー法	チップ噴口	アダプター
			0.1	0.15	0.2	0.25	0.3	0.1	0.15	0.25	レーザードップラー法	チップ噴口	液	空気
110	02	0.2 0.3 0.4	2.2/14 1.0/20 -	5.3/11 2.5/19 1.4/25	- 4.6/17 2.3/24	- 8.3/12 4.0/23	- 14.3/7 6.3/20	280 220 -	340 250 230	- 420 340	20～100	0.2	0.9	0.7
	04	0.2 0.3 0.4	4.5/25 2.0/36 -	9.5/20 4.7/35 2.8/45	17.0/13 8.5/31 4.8/44	- 13.1/27 7.7/41	- 19.6/20 11.4/37	300 230 -	360 270 250	- 430 350	20～100	0.3	0.9	0.9
	075	0.2 0.3 0.4	8.7/51 4.0/74 -	18.4/42 8.8/71 5.6/91	33.3/29 15.5/64 9.1/89	- 24.3/54 14.8/82	- 38.5/40 21.8/74	320 240 -	380 300 270	- 450 370	20～100	0.5	1.2	1.4
	15	0.2 0.3 0.4	16.8/107 8.0/150 -	34.8/90 17.7/144 11.2/190	64.4/60 30.8/130 18.3/183	- 50.0/108 29.1/172	- 74.5/87 42.9/154	340 270 -	400 320 280	- 470 380	20～100	0.8	1.8	1.9
	22	0.2 0.3 0.4	22.3/140 11.5/200 -	45.6/116 23.9/189 15.3/245	92.1/77 41.3/169 24.5/238	- 68.5/138 39.1/220	- 107/103 57.7/198	350 280 -	420 330 300	- 490 400	20～100	0.9	2.1	2.2
80	02	0.2 0.3 0.4	2.2/14 1.0/20 -	5.3/11 2.5/19 1.4/25	- 4.6/17 2.3/24	- 8.3/12 4.0/23	- 14.3/7 6.3/20	200 170 -	260 210 200	- 300 250	20～100	0.3	0.9	0.7
	04	0.2 0.3 0.4	4.5/25 2.0/36 -	9.5/20 4.7/35 2.8/45	17.0/13 8.5/31 4.8/44	- 13.1/27 7.7/41	- 19.6/20 11.4/37	200 170 -	260 210 200	- 310 260	20～100	0.4	0.9	0.9
	075	0.2 0.3 0.4	8.7/51 4.0/74 -	18.4/42 8.8/71 5.6/91	33.3/29 15.5/64 9.1/89	- 24.3/54 14.8/82	- 38.5/40 21.8/74	200 170 -	270 210 200	- 310 260	20～100	0.6	1.2	1.4
	15	0.2 0.3 0.4	16.8/107 8.0/150 -	34.8/90 17.7/144 11.2/190	64.4/60 30.8/130 18.3/183	- 50.0/108 29.1/172	- 74.5/87 42.9/154	210 180 -	280 220 200	- 320 270	20～100	0.9	1.8	1.9
	22	0.2 0.3 0.4	22.3/140 11.5/200 -	45.6/116 23.9/189 15.3/245	92.1/77 41.3/169 24.5/238	- 68.5/138 39.1/220	- 107/103 57.7/198	210 180 -	280 220 210	- 330 280	20～100	1.1	2.1	2.2
45	02	0.2 0.3 0.4	2.2/14 1.0/20 -	5.3/11 2.5/19 1.4/25	- 4.6/17 2.3/24	- 8.3/12 4.0/23	- 14.3/7 6.3/20	100 80 -	130 110 100	- 150 130	20～100	0.4	0.9	0.7
	04	0.2 0.3 0.4	4.5/25 2.0/36 -	9.5/20 4.7/35 2.8/45	17.0/13 8.5/31 4.8/44	- 13.1/27 7.7/41	- 19.6/20 11.4/37	100 80 -	130 110 100	- 150 130	20～100	0.5	0.9	0.9
	075	0.2 0.3 0.4	8.7/51 4.0/74 -	18.4/42 8.8/71 5.6/91	33.3/29 15.5/64 9.1/89	- 24.3/54 14.8/82	- 38.5/40 21.8/74	100 80 -	140 110 100	- 160 140	20～100	0.9	1.2	1.4
	15	0.2 0.3 0.4	16.8/107 8.0/150 -	34.8/90 17.7/144 11.2/190	64.4/60 30.8/130 18.3/183	- 50.0/108 29.1/172	- 74.5/87 42.9/154	110 90 -	150 120 110	- 170 150	20～100	1.2	1.8	1.9
	22	0.2 0.3 0.4	22.3/140 11.5/200 -	45.6/116 23.9/189 15.3/245	92.1/77 41.3/169 24.5/238	- 68.5/138 39.1/220	- 107/103 57.7/198	110 90 -	160 120 110	- 180 150	20～100	1.6	2.1	2.2

*2 噴霧角度は圧搾空気圧力0.3MPa、液圧力0.1MPaのときのもの。
*3 噴霧幅は噴霧距離100mmのときのもの。

商品特長詳細

スプレーパターン

流量分布

性能・試験情報

流量線図

型番リスト

表示件数

型番

BIMV11002S303+NDBS303

BIMV11002S303+NS303

BIMV11002S303+SNBS303

BIMV11002S303+SPBS303

BIMV11002S303+TS303

BIMV11002S303+UNDBS303

BIMV11002S303+USNBS303

BIMV11002S303+USPBS303

BIMV11004S303+NDBS303

BIMV11004S303+NS303

BIMV11004S303+SNBS303

BIMV11004S303+SPBS303

BIMV11004S303+TS303

BIMV11004S303+UNDBS303

BIMV11004S303+USNBS303

BIMV11004S303+USPBS303

BIMV11015S303+NDBS303

BIMV11015S303+NS303

BIMV11015S303+SNBS303

BIMV11015S303+SPBS303

BIMV11015S303+TS303

BIMV11015S303+UNDBS303

BIMV11015S303+USNBS303

BIMV11015S303+USPBS303

BIMV11022S303+NDBS303

BIMV11022S303+NS303

BIMV11022S303+SNBS303

BIMV11022S303+SPBS303

BIMV11022S303+TS303

BIMV11022S303+UNDBS303

BIMV11022S303+USNBS303

BIMV11022S303+USPBS303

BIMV110075S303+NDBS303

BIMV110075S303+NS303

BIMV110075S303+SNBS303

BIMV110075S303+SPBS303

BIMV110075S303+TS303

BIMV110075S303+UNDBS303

BIMV110075S303+USNBS303

BIMV110075S303+USPBS303

BIMV4502S303+UNDBS303

BIMV4502S303+USNBS303

BIMV4502S303+USPBS303

BIMV4504S303+UNDBS303

BIMV4504S303+USNBS303

BIMV4504S303+USPBS303

BIMV45075S303+NDBS303

BIMV45075S303+NS303

BIMV45075S303+SNBS303

BIMV45075S303+SPBS303

噴角区分(標準圧力時噴霧角度)

(deg)

空気消費量区分

アダプター種類

異物通過径(チップ噴口)

(mm)

RoHS?

最小発注数量

110	02	NDB形	0.2	-	1個
110	02	N形	0.2	10	1個
110	02	SNB形	0.2	-	1個
110	02	SPB形	0.2	-	1個
110	02	T形	0.2	10	1個
110	02	UNDB形	0.2	-	1個
110	02	USNB形	0.2	-	1個
110	02	USPB形	0.2	-	1個
110	04	NDB形	0.3	-	1個
110	04	N形	0.3	10	1個
110	04	SNB形	0.3	-	1個
110	04	SPB形	0.3	-	1個
110	04	T形	0.3	10	1個
110	04	UNDB形	0.3	-	1個
110	04	USNB形	0.3	-	1個
110	04	USPB形	0.3	-	1個
110	15	NDB形	0.8	-	1個
110	15	N形	0.8	10	1個
110	15	SNB形	0.8	-	1個
110	15	SPB形	0.8	-	1個
110	15	T形	0.8	10	1個
110	15	UNDB形	0.8	-	1個
110	15	USNB形	0.8	-	1個
110	15	USPB形	0.8	-	1個
110	22	NDB形	0.9	-	1個
110	22	N形	0.9	10	1個
110	22	SNB形	0.9	-	1個
110	22	SPB形	0.9	-	1個
110	22	T形	0.9	10	1個
110	22	UNDB形	0.9	-	1個
110	22	USNB形	0.9	-	1個
110	22	USPB形	0.9	-	1個
110	075	NDB形	0.5	-	1個
110	075	N形	0.5	10	1個
110	075	SNB形	0.5	-	1個
110	075	SPB形	0.5	-	1個
110	075	T形	0.5	10	1個
110	075	UNDB形	0.5	-	1個
110	075	USNB形	0.5	-	1個
110	075	USPB形	0.5	-	1個
45	02	NDB形	0.4	-	1個
45	02	N形	0.4	10	1個
45	02	SNB形	0.4	-	1個
45	02	SPB形	0.4	-	1個
45	02	T形	0.4	10	1個
45	02	UNDB形	0.4	-	1個
45	02	USNB形	0.4	-	1個
45	02	USPB形	0.4	-	1個
45	04	NDB形	0.5	-	1個
45	04	N形	0.5	10	1個
45	04	SNB形	0.5	-	1個
45	04	SPB形	0.5	-	1個
45	04	T形	0.5	10	1個
45	04	UNDB形	0.5	-	1個
45	04	USNB形	0.5	-	1個
45	04	USPB形	0.5	-	1個
45	075	NDB形	0.9	-	1個
45	075	N形	0.9	10	1個
45	075	SNB形	0.9	-	1個
45	075	SPB形	0.9	-	1個

通常単価(税別) (税込単価)	通常出荷日

42,214円37,992円 ( 41,791円 )	14日目
17,759円 ( 19,535円 )	13日目
43,836円39,452円 ( 43,397円 )	14日目
35,537円 ( 39,091円 )	14日目
14,899円 ( 16,389円 )	在庫品1日目当日出荷可能
49,807円44,826円 ( 49,309円 )	14日目
52,664円47,397円 ( 52,137円 )	14日目
52,664円47,397円 ( 52,137円 )	14日目
42,214円37,992円 ( 41,791円 )	14日目
20,902円 ( 22,992円 )	13日目
43,836円39,452円 ( 43,397円 )	14日目
35,537円 ( 39,091円 )	14日目
14,650円 ( 16,115円 )	6日目
49,807円44,826円 ( 49,309円 )	14日目
52,664円47,397円 ( 52,137円 )	14日目
52,664円47,397円 ( 52,137円 )	14日目
42,214円37,992円 ( 41,791円 )	14日目
22,528円 ( 24,781円 )	13日目
43,836円39,452円 ( 43,397円 )	14日目
43,836円39,452円 ( 43,397円 )	14日目
18,725円17,227円 ( 18,950円 )	6日目
49,807円44,826円 ( 49,309円 )	14日目
52,664円47,397円 ( 52,137円 )	14日目
52,664円47,397円 ( 52,137円 )	14日目
42,214円37,992円 ( 41,791円 )	14日目
22,528円20,275円 ( 22,303円 )	13日目
43,836円39,452円 ( 43,397円 )	14日目
43,836円39,452円 ( 43,397円 )	14日目
18,725円 ( 20,598円 )	6日目
49,807円44,826円 ( 49,309円 )	14日目
52,664円47,397円 ( 52,137円 )	14日目
52,664円47,397円 ( 52,137円 )	14日目
42,214円37,992円 ( 41,791円 )	14日目
20,902円 ( 22,992円 )	13日目
43,836円39,452円 ( 43,397円 )	14日目
43,836円39,452円 ( 43,397円 )	14日目
14,650円 ( 16,115円 )	在庫品1日目当日出荷可能
49,807円44,826円 ( 49,309円 )	14日目
52,664円47,397円 ( 52,137円 )	14日目
52,664円47,397円 ( 52,137円 )	14日目
42,214円37,992円 ( 41,791円 )	14日目
20,902円19,229円 ( 21,152円 )	13日目
35,537円 ( 39,091円 )	14日目
43,836円 ( 48,220円 )	14日目
14,650円 ( 16,115円 )	6日目
49,807円44,826円 ( 49,309円 )	14日目
52,664円47,397円 ( 52,137円 )	14日目
52,664円47,397円 ( 52,137円 )	14日目
42,214円37,992円 ( 41,791円 )	14日目
20,902円 ( 22,992円 )	13日目
43,836円39,452円 ( 43,397円 )	14日目
43,836円39,452円 ( 43,397円 )	14日目
16,971円15,613円 ( 17,174円 )	6日目
49,807円44,826円 ( 49,309円 )	14日目
52,664円47,397円 ( 52,137円 )	14日目
52,664円47,397円 ( 52,137円 )	14日目
42,214円37,992円 ( 41,791円 )	14日目
20,902円 ( 22,992円 )	13日目
43,836円 ( 48,220円 )	14日目
43,836円39,452円 ( 43,397円 )	14日目

基本情報

基本情報

【特長】
・平均粒子径が100ミクロン以下の"微霧"を発生する2流体扇形ノズル。
・噴霧液に0.1～0.3MPa程度の圧力をかけて噴霧する液加圧タイプで、幅広い流量調節範囲を持つ。
・噴霧角度は110°,80°,45°の3種類。
・扇状の全域にわたり均等な分布と、中央が強く両端にかけて次第に弱まる山形分布を1つのノズルで使い分けられる。
【用途】
・散布：離型剤、消臭剤、油、表面処理剤、防錆剤、潤滑剤、ハチミツ、防虫剤、尿素水、その他。
・冷却：金型、ガス、鋼板、鋼片、鋳物、車体、塗装物、板硝子、プラスチックス、その他。
・調湿：紙、廃ガス、セラミック、コンクリート、その他。
・洗浄：精密基板、ガラス管、その他。
