充円錐ノズル 目詰まり解消形 AJPシリーズ 金属製・樹脂製

未確定:候補が33型番あります。
  • 単価(税別)
    -
  • 合計(税別)
    -
    (税込価格:-)
  • 出荷日
    -
    (参考出荷日:-)
数量:

商品情報

外形図

AJPシリーズ

AJP-PPSシリーズ

充円錐ノズル 目詰まり解消形 AJPシリーズ 金属製・樹脂製 AJPシリーズ外形図
充円錐ノズル 目詰まり解消形 AJPシリーズ 金属製・樹脂製 AJP-PPSシリーズ外形図

製品仕様

シリーズ構造材質標準圧力
AJP-PPS・射出成形のノズル本体とオリフィスキャップの2部品から成る。
・ノズル本体とオリフィスキャップは溶着。
PPS0.2MPa
APJ・ノズル本体とオリフィスキャップの2部品から成る
・オリフィスキャップはR1/8、R3/8、R1/2は圧入式、それ以外はねじ込み式。
ノズル本体はS303、S304、SCS13(形番により異なる)
オリフィスキャツプはS303
0.2MPa

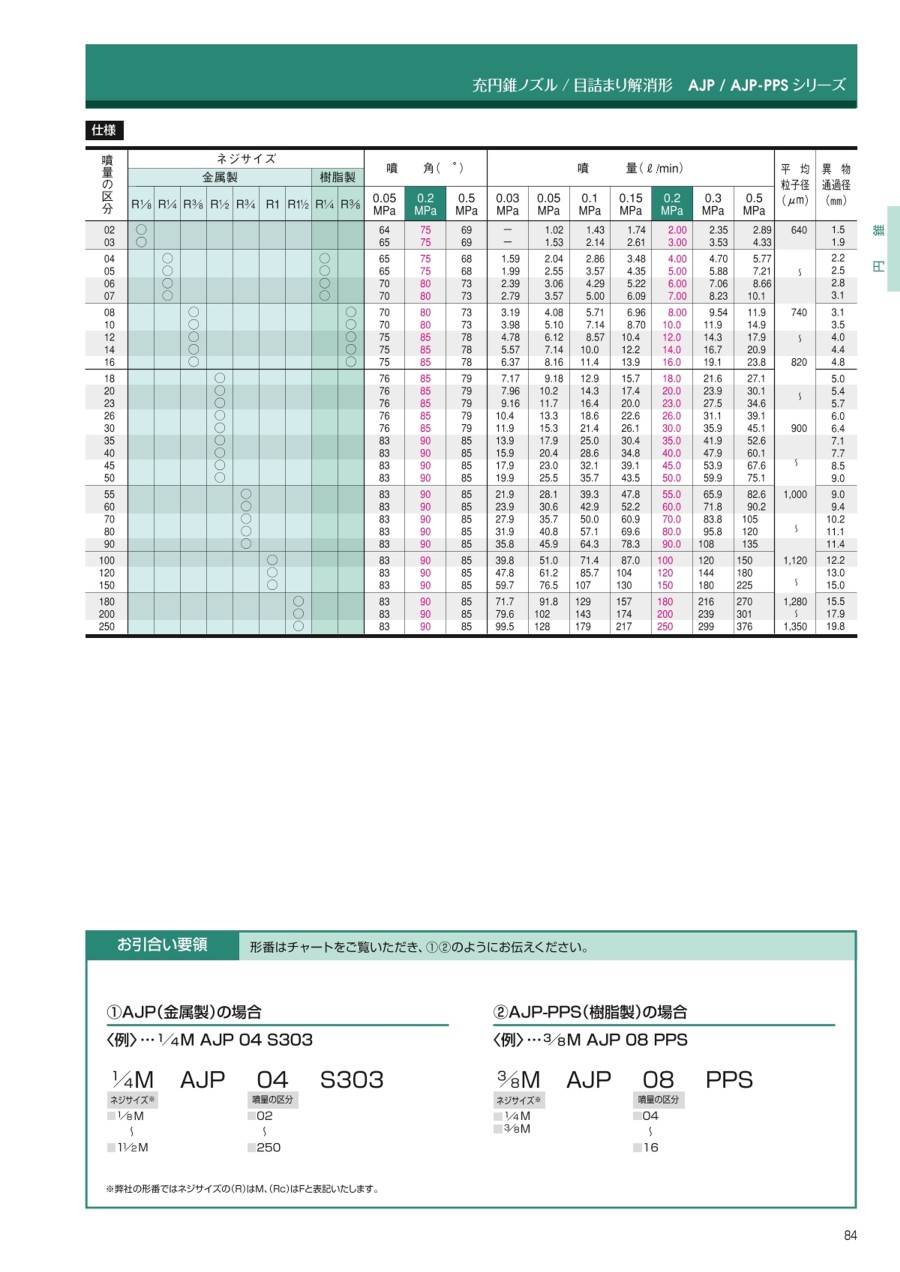

規格表

充円錐ノズル 目詰まり解消形 AJPシリーズ 金属製・樹脂製 規格表

寸法表

AJPシリーズ
AJP-PPSシリーズ
充円錐ノズル 目詰まり解消形 AJPシリーズ 金属製・樹脂製 AJPシリーズ寸法表

注)形番、材質により、外観・外形寸法が若干異なる場合があります。

充円錐ノズル 目詰まり解消形 AJPシリーズ 金属製・樹脂製 AJP-PPSシリーズ寸法表

注)形番、材質により、外観・外形寸法が若干異なる場合があります。

使用例

充円錐ノズル 目詰まり解消形 AJPシリーズ 金属製・樹脂製 使用例

選定サポート情報

注文例

充円錐ノズル 目詰まり解消形 AJPシリーズ 金属製・樹脂製 注文例

※いけうち社の形番ではネジサイズの(R)はM、(Rc)はFと表記いたします。

型番リスト

表示件数

材質

噴角区分(標準圧力時噴霧角度)

(deg)

噴量(標準圧力時)

(l/min)

取付ネジ呼び

噴量区分

RoHS?最小発注数量
[ステンレス] SUS303
85
18
R1/2
18
10
1個
[ステンレス] SUS303
85
20
R1/2
20
10
1個
[ステンレス] SUS303
85
23
R1/2
23
10
1個
[ステンレス] SUS303
85
26
R1/2
26
10
1個
[ステンレス] SUS303
85
30
R1/2
30
10
1個
[ステンレス] SUS303
90
40
R1/2
40
10
1個
[ステンレス] SUS303
90
45
R1/2
45
10
1個
[ステンレス] SUS303
90
50
R1/2
50
10
1個
[樹脂] PPS(ポリフェニレンサルファイド)
75
4
R1/4
04
10
1個
[ステンレス] SUS303
75
4
R1/4
04
10
1個
[樹脂] PPS(ポリフェニレンサルファイド)
75
5
R1/4
05
10
1個
[ステンレス] SUS303
75
5
R1/4
05
10
1個
[樹脂] PPS(ポリフェニレンサルファイド)
80
6
R1/4
06
10
1個
[ステンレス] SUS303
80
6
R1/4
06
10
1個
[樹脂] PPS(ポリフェニレンサルファイド)
80
7
R1/4
07
10
1個
[ステンレス] SUS303
80
7
R1/4
07
10
1個
[ステンレス] SUS303
75
2
R1/8
02
-
1個
[ステンレス] SUS303
75
3
R1/8
03
-
1個
[ステンレス] SUS303
90
55
R3/4
55
10
1個
[ステンレス] SUS303
90
60
R3/4
60
10
1個
[ステンレス] SUS303
90
70
R3/4
70
10
1個
[ステンレス] SUS303
90
80
R3/4
80
10
1個
[ステンレス] SUS303
90
90
R3/4
90
10
1個
[樹脂] PPS(ポリフェニレンサルファイド)
80
8
R3/8
08
10
1個
[ステンレス] SUS303
80
8
R3/8
08
10
1個
[樹脂] PPS(ポリフェニレンサルファイド)
80
10
R3/8
10
10
1個
[ステンレス] SUS303
80
10
R3/8
10
10
1個
[樹脂] PPS(ポリフェニレンサルファイド)
85
12
R3/8
12
10
1個
[ステンレス] SUS303
85
12
R3/8
12
10
1個
[樹脂] PPS(ポリフェニレンサルファイド)
85
14
R3/8
14
10
1個
[ステンレス] SUS303
85
14
R3/8
14
10
1個
[樹脂] PPS(ポリフェニレンサルファイド)
85
16
R3/8
16
10
1個
[ステンレス] SUS303
85
16
R3/8
16
10
1個
通常単価(税別) (税込単価)
通常出荷日
4,877
( 5,365 )
3日目
4,471
( 4,918 )
3日目
4,470
( 4,917 )
3日目
4,456
( 4,902 )
3日目
4,862
( 5,348 )
3日目
4,470
( 4,917 )
3日目
4,456
( 4,902 )
3日目
4,862
( 5,348 )
3日目
1,426
( 1,569 )
在庫品1日目当日出荷可能
2,743
( 3,017 )
在庫品1日目当日出荷可能
916
( 1,008 )
6日目
2,324
( 2,556 )
3日目
1,425
( 1,568 )
6日目
2,558
( 2,814 )
在庫品1日目当日出荷可能
776
( 854 )
6日目
2,535
( 2,789 )
3日目
4,997
( 5,497 )
在庫品1日目当日出荷可能
4,797
( 5,277 )
3日目
8,913
( 9,804 )
3日目
8,913
( 9,804 )
3日目
8,065
( 8,872 )
3日目
8,913
( 9,804 )
3日目
8,913
( 9,804 )
3日目
1,425
( 1,568 )
6日目
2,333
( 2,566 )
16日目
776
( 854 )
6日目
2,697
( 2,967 )
3日目
1,425
( 1,568 )
6日目
2,528
( 2,781 )
3日目
776
( 854 )
6日目
2,697
( 2,967 )
3日目
1,426
( 1,569 )
6日目
2,317
( 2,549 )
3日目

詳細情報

基本情報

【特長】
・スプレーパターンが円形で均等な流量分布の充円錐ノズル。
・旋回子(ワーラー)を使用せず、衝突流入により液の微粒化を図る、全く新しい発想の充円錐ノズル。
・ワーラーを内蔵せず、流入口、噴出口とも1孔で、異物経過径がきわめて大きい。
・流入方向に対し、直角に噴霧。
・塩酸などの薬液噴霧には、耐薬品性、耐熱性に優れたポリフェニレンサルファイド樹脂(PPS)射出成型品を用意。
【用途】
・洗浄:塗装前処理、ブース水洗、部品、ガス、焼却煙など。
・冷却:鋼板、鋼片、ガスなど。
・散布:バッ気、消泡など。
・その他:循環水を使用したり、特にノズルの目詰まりが懸念されるとき。

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
