いけうち

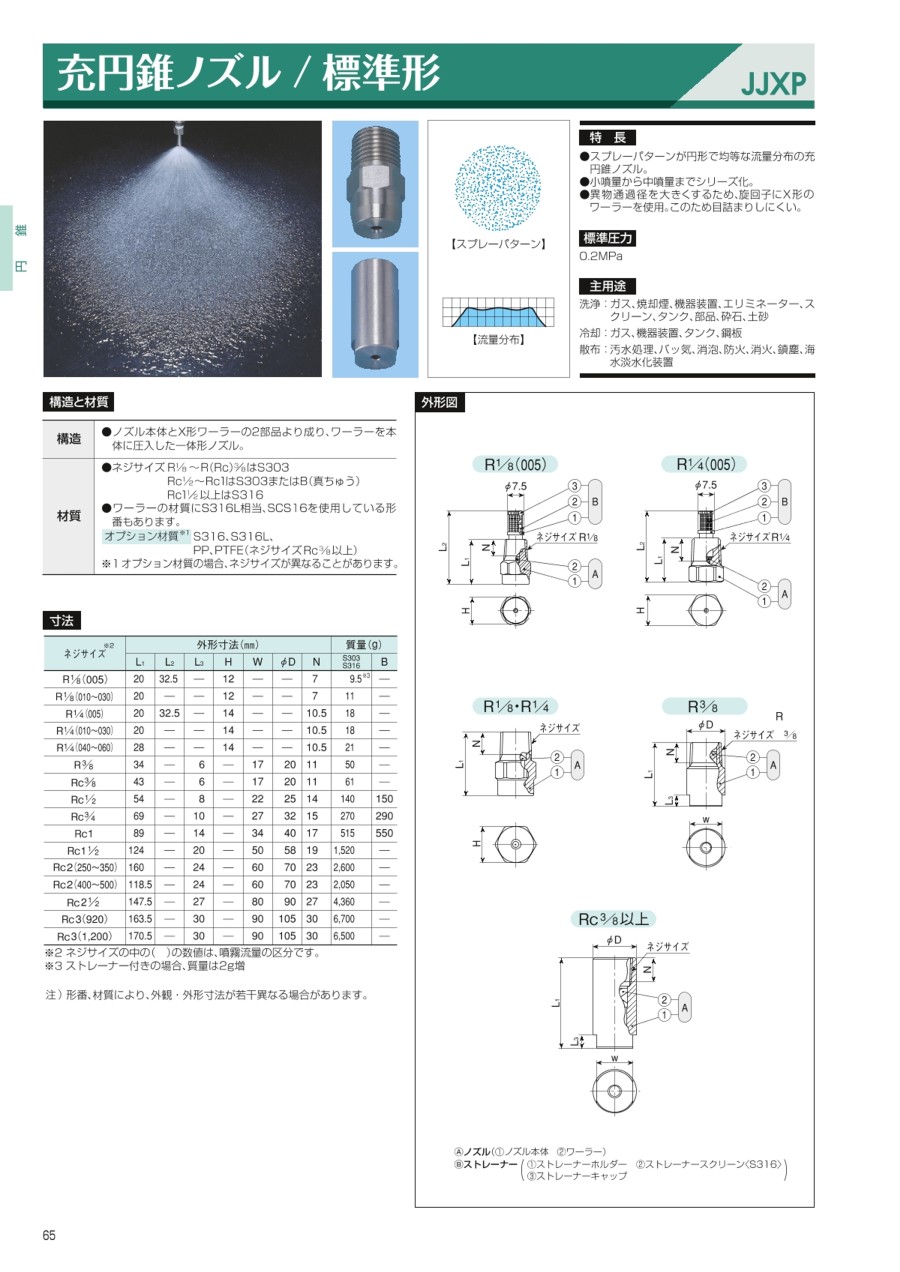

充円錐ノズル標準形 JJXPシリーズ

Name: 充円錐ノズル 標準形 JJXPシリーズ
Brand: いけうち
SKU: 221000829891
Rating: 5 (5 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（5件）

通常単価(税別): 777円～8,972円

税込単価: 855円～9,869円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

いけうち

一体形標準扇形ノズル VVPシリーズ金属製・樹脂製

4.3

通常価格(税別)： 313円 (税込価格：344円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

いけうち

充円錐ノズル広噴角形 BBXPシリーズ

4.5

通常価格(税別)： 938円 (税込価格：1,032円)

通常出荷日：在庫品1日目

【特長】・スプレーパターンが円形で均等な流量分布の充円錐ノズル。・小噴量から中...

詳細情報を確認する

噴射形状
充円錐・充角錐
流体
1流体
種類
1流体
標準圧力 (MPa)
0.2

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
参考画像の為詳細はメーカーカタログご覧ください

未確定：候補が42型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

A：ノズル　（1）ノズル本体　（2）ワーラー
B：ストレーナー　（1）ストレーナーホルダー　（2）ストレーナースクリーン<S316>　（3）ストレーナーキャップ

規格表

ネジサイズ^※2	外形寸法(mm)							質量(g)
ネジサイズ^※2	L₁	L₂	L₃	H	W	φD	N	S303 S316	B
R1/8(005)	20	32.5	-	12	-	-	7	9.5^※3	-
R1/8(010~030)	20	-	-	12	-	-	7	11	-
R1/4(005)	20	32.5	-	14	-	-	10.5	18	-
R1/4(010~030)	20	-	-	14	-	-	10.5	18	-
R1/4(040~060)	28	-	-	14	-	-	10.5	21	-
R3/8	34	-	6	-	17	20	11	50	-
Rc3/8	43	-	6	-	17	20	11	61	-
Rc1/2	54	-	8	-	22	25	14	140	150
Rc3/4	69	-	10	-	27	32	15	270	290
Rc1	89	-	14	-	34	40	17	515	550
Rc1 1/2	124	-	20	-	50	58	19	1,520	-
Rc2(250~350)	160	-	24	-	60	70	23	2,600	-
Rc2(400~500)	118.5	-	24	-	60	70	23	2,050	-
Rc2 1/2	147.5	-	27	-	80	90	27	4,360	-
Rc3(920)	163.5	-	30	-	90	105	30	6,700	-
Rc3(1,200)	170.5	-	30	-	90	105	30	6,500	-

※2　ネジサイズの中の（）の数値は、噴霧流量の区分
※3　ストレーナー付きの場合、質量は2g増
注：形番、材質により、外観・外形寸法が若干異なる場合がある

製品仕様

構造	ノズル本体とX形ワーラーの2部品より成り、ワーラーを本体に圧入した一体形ノズル
材質	ネジサイズR1/8~R(Rc)3/8はS303 　　　　　　　Rc1/2~Rc1はS303またはB（真ちゅう）　　　　　　　Rc1 1/2以上はS316 ワーラーの材質にS316L相当、SCS16を使用している型番もある。オプション材質※1　S316、S316L、PP、PTFE（ネジサイズRc3/8以上） ※1　オプション材質の場合、ネジサイズが異なることがある
標準圧力	0.2MPa

商品特長詳細

スプレーパターン

流量分布

製品仕様

噴量の区分	ネジサイズ		噴角( °)			噴量(L/min)									平均粒子径（μm）	異物通過径（mm）
噴量の区分	R1/8	R1/4	0.05 MPa	0.2 MPa	0.5 MPa	0.03 MPa	0.05 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.3 MPa	0.5 MPa	0.7 MPa	1 MPa	平均粒子径（μm）	異物通過径（mm）
005	●	●	-	55	65	-	-	0.36	0.44	0.50	0.59	0.73	0.83	0.96	270	0.4
010	○	○	50	55	45	-	0.53	0.73	0.88	1.00	1.18	1.45	1.67	1.93	290～410	0.7
015	○	○	60	65	55	-	0.79	1.09	1.31	1.50	1.77	2.18	2.50	2.89		0.8
020	○	○	60	65	55	-	1.06	1.46	1.75	2.00	2.36	2.91	3.34	3.86		1.4
030	○	○	65	70	60	-	1.59	2.18	2.63	3.00	3.54	4.36	5.00	5.79		1.4
040		○	60	65	55	-	2.12	2.91	3.51	4.00	4.72	5.81	6.67	7.72	380～520	1.7
050		○	65	70	60	-	2.65	3.64	4.38	5.00	5.90	7.27	8.34	9.64		1.7
060		○	70	75	65	2.51	3.18	4.37	5.26	6.00	7.08	8.72	10.0	11.6		1.7

噴量の区分	ネジサイズ		噴角( °)			噴量(L/min)									平均粒子径（μm）	異物通過径（mm）
噴量の区分	R3/8	RC3/8	0.05 MPa	0.2 MPa	0.5 MPa	0.03 MPa	0.05 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.3 MPa	0.5 MPa	0.7 MPa	1 MPa	平均粒子径（μm）	異物通過径（mm）
070	○	○	60	65	60	2.93	3.71	5.09	6.13	7.00	8.26	10.2	11.7	13.5	480 ～ 660	1.9
080	○	○	65	70	65	3.35	4.24	5.82	7.01	8.00	9.44	11.6	13.3	15.4		1.9
10	○	○	75	80	75	4.19	5.29	7.28	8.76	10.0	11.8	14.5	16.7	19.3		2.6
12	○	○	80	85	80	5.03	6.35	8.73	10.5	12.0	14.2	17.4	20.0	23.1		2.6

噴量の区分	ネジサイズ		噴角（°）			噴量（L/min）									平均粒子径（μm）	異物通過径（mm）
噴量の区分	Rc1/2	Rc3/4	0.05 MPa	0.2 MPa	0.5 MPa	0.03 MPa	0.05 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.3 MPa	0.5 MPa	0.7 MPa	1 MPa	平均粒子径（μm）	異物通過径（mm）
14	○		65	70	55	5.86	7.41	10.2	12.3	14.0	16.5	20.3	23.3	27.0	590 ~ 740	3.5
16	○		70	75	60	6.70	8.47	11.6	14.0	16.0	18.9	23.3	26.7	30.9		3.5
18	○		75	80	65	7.54	9.53	13.1	15.8	18.0	21.2	26.2	30.0	34.7		3.5
20	○		80	85	70	8.38	10.6	14.6	17.5	20.0	23.6	29.1	33.4	38.6		3.5
23		○	70	75	60	9.63	12.2	16.7	20.2	23.0	27.1	33.4	38.4	44.4	630 ~ 950	4.7
26		○	75	80	65	10.9	13.8	18.9	22.8	26.0	30.7	37.8	43.4	50.1		4.7
30		○	80	85	70	12.6	15.9	21.8	26.3	30.0	35.4	43.6	50.0	57.9		4.7
35		○	85	90	75	14.7	18.5	25.5	30.7	35.0	41.3	50.9	58.4	67.5
40		○	90	95	80	16.8	21.2	29.1	35.1	40.0	47.2	58.1	66.7	77.2		4.7
45		○	90	95	80	18.8	23.8	32.7	39.4	45.0	53.1	65.4	75.0	86.8		4.7

噴量の区分	ネジサイズ		噴角（°）			噴量（L/min）									平均粒子径（μm）	異物通過径（mm）
噴量の区分	Rc1	Rc1 1/2	0.05 MPa	0.2 MPa	0.5 MPa	0.03 MPa	0.05 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.3 MPa	0.5 MPa	0.7 MPa	1 MPa	平均粒子径（μm）	異物通過径（mm）
50	○		70	75	60	20.9	26.5	36.4	43.8	50.0	59.0	72.7	83.4	96.4	800 ~ 1,150	6.0
60	○		80	85	70	25.1	31.8	43.7	52.6	60.0	70.8	87.2	100	116		6.0
80	○		90	95	80	33.5	42.4	58.2	70.1	80.0	94.4	116	133	154		6.0
90	○		90	95	80	37.7	47.7	65.5	78.9	90.0	106	131	150	174		6.6
100		○	80	85	70	41.9	52.9	72.8	87.6	100	118	145	167	193	1,000 ~ 1,350	8.4
150		○	85	90	75	62.8	79.4	109	131	150	177	218	250	289		10.3
200		○	90	95	80	83.8	106	146	175	200	236	291	334	386		10.3

噴量の区分	ネジサイズ			噴角（°）			噴量（L/min）									平均粒子径（μm）	異物通過径（mm）
噴量の区分	Rc2	Rc2 1/2	Rc3	0.05 MPa	0.2 MPa	0.5 MPa	0.03 MPa	0.05 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.3 MPa	0.5 MPa	0.7 MPa	1 MPa	平均粒子径（μm）	異物通過径（mm）
250	○			85	90	75	105	132	182	219	250	295	363	417	482	1,200 ~ 1,500	12.7
300	○			90	95	80	126	159	218	263	300	354	436	500	579		12.7
350	○			90	95	80	147	185	255	307	350	413	509	584	675		12.7
400	○			75	80	65	168	212	291	351	400	472	581	667	772		13.2
500	○			95	95	80	209	265	364	438	500	590	727	834	964		14.1
600		○		75	80	65	251	318	437	526	600	708	872	1001	1157	1,500	16.9
700		○		85	90	75	293	371	509	613	700	826	1017	1167	1350	1,800	16.9
920			○	100	100	85	385	487	669	806	920	1086	1337	1534	1775	1,660	18.1
1200			○	105	105	90	503	635	873	1052	1200	1416	1744	2001	2315	1,950	20.0

●ストレーナー装備可能（ストレーナーメッシュは#100）　○ストレーナーなし
スラリー分を含む液質では、摩耗対策が必要。

選定サポート情報

注文例

※4　ネジサイズの（R）はM、（Rc）はFと表記
ネジサイズがR1/4で、噴霧流量の区分が005～030の場合、「1/4×1/8M」と表示

型番リスト

表示件数

型番

材質

使用流体

噴角区分(標準圧力時噴霧角度)

(deg)

噴量(標準圧力時)

(l/min)

取付ネジ呼び

仕様

噴量区分

RoHS?

最小発注数量

[ステンレス] SUS303	水	70	14	Rc1/2	ストレーナーなし	14	10	1個
[ステンレス] SUS303	水	75	16	Rc1/2	ストレーナーなし	16	10	1個
[ステンレス] SUS303	水	80	18	Rc1/2	ストレーナーなし	18	10	1個
[ステンレス] SUS303	水	85	20	Rc1/2	ストレーナーなし	20	10	1個
[樹脂] PVDF(2フッ化樹脂)	薬液 / 水 / エッチング液	65	2	R1/4	ストレーナーなし	020	10	1個
[樹脂] PVDF(2フッ化樹脂)	薬液 / 水 / エッチング液	65	2.5	R1/4	ストレーナーなし	025	10	1個
[樹脂] PVDF(2フッ化樹脂)	薬液 / 水 / エッチング液	65	3	R1/4	ストレーナーなし	030	10	1個
[樹脂] HTPVC(耐熱塩ビ)	薬液 / エッチング液	65	4	R1/4	ストレーナーなし	040	10	1個
[ステンレス] SUS303	水	65	4	R1/4	ストレーナーなし	040	10	1個
[樹脂] HTPVC(耐熱塩ビ)	薬液 / エッチング液	70	5	R1/4	ストレーナーなし	050	10	1個
[ステンレス] SUS303	水	70	5	R1/4	ストレーナーなし	050	10	1個
[樹脂] HTPVC(耐熱塩ビ)	薬液 / エッチング液	75	6	R1/4	ストレーナーなし	060	10	1個
[ステンレス] SUS303	水	75	6	R1/4	ストレーナーなし	060	10	1個
[ステンレス] SUS303	水	55	0.5	R1/8	ストレーナーなし	005	10	1個
[ステンレス] SUS303	水	55	0.5	R1/8	ストレーナー付	005	10	1個
[ステンレス] SUS303	水	55	1	R1/8	ストレーナーなし	010	10	1個
[樹脂] PVDF(2フッ化樹脂)	薬液 / 水 / エッチング液	65	1.5	R1/8	ストレーナーなし	015	10	1個
[ステンレス] SUS303	水	65	1.5	R1/8	ストレーナーなし	015	10	1個
[樹脂] PVDF(2フッ化樹脂)	薬液 / 水 / エッチング液	65	2	R1/8	ストレーナーなし	020	10	1個
[ステンレス] SUS303	水	65	2	R1/8	ストレーナーなし	020	10	1個
[樹脂] PVDF(2フッ化樹脂)	薬液 / 水 / エッチング液	65	2.5	R1/8	ストレーナーなし	025	10	1個
[樹脂] PVDF(2フッ化樹脂)	薬液 / 水 / エッチング液	65	3	R1/8	ストレーナーなし	030	10	1個
[ステンレス] SUS303	水	70	3	R1/8	ストレーナーなし	030	10	1個
[樹脂] PVC(硬質塩ビ)	薬液 / エッチング液	75	2	R1/8	ストレーナーなし	2-75/2	10	1個
[ステンレス] SUS303	水	75	50	Rc1	ストレーナーなし	50	10	1個
[ステンレス] SUS303	水	85	60	Rc1	ストレーナーなし	60	10	1個
[ステンレス] SUS303	水	95	80	Rc1	ストレーナーなし	80	10	1個
[ステンレス] SUS303	水	95	90	Rc1	ストレーナーなし	90	10	1個
[ステンレス] SUS303	水	75	23	Rc3/4	ストレーナーなし	23	10	1個
[ステンレス] SUS303	水	80	26	Rc3/4	ストレーナーなし	26	10	1個
[ステンレス] SUS303	水	85	30	Rc3/4	ストレーナーなし	30	10	1個
[ステンレス] SUS303	水	90	35	Rc3/4	ストレーナーなし	35	10	1個
[ステンレス] SUS303	水	95	40	Rc3/4	ストレーナーなし	40	10	1個
[ステンレス] SUS303	水	95	45	Rc3/4	ストレーナーなし	45	10	1個
[ステンレス] SUS303	水	65	7	Rc3/8	ストレーナーなし	070	10	1個
[ステンレス] SUS303	水	70	8	Rc3/8	ストレーナーなし	080	10	1個
[ステンレス] SUS303	水	80	10	Rc3/8	ストレーナーなし	10	10	1個
[ステンレス] SUS303	水	85	12	Rc3/8	ストレーナーなし	12	10	1個
[ステンレス] SUS303	水	65	7	R3/8	ストレーナーなし	070	10	1個
[ステンレス] SUS303	水	70	8	R3/8	ストレーナーなし	080	10	1個
[ステンレス] SUS303	水	80	10	R3/8	ストレーナーなし	10	10	1個
[ステンレス] SUS303	水	85	12	R3/8	ストレーナーなし	12	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,431円 ( 3,774円 )	在庫品1日目当日出荷可能
3,551円 ( 3,906円 )	在庫品1日目当日出荷可能
3,197円 ( 3,517円 )	3日目
3,256円 ( 3,582円 )	在庫品1日目当日出荷可能
1,556円 ( 1,712円 )	6日目
777円 ( 855円 )	6日目
1,696円 ( 1,866円 )	6日目
1,712円 ( 1,883円 )	6日目
1,089円 ( 1,198円 )	在庫品1日目当日出荷可能
864円 ( 950円 )	6日目
1,089円 ( 1,198円 )	在庫品1日目当日出荷可能
1,571円 ( 1,728円 )	6日目
999円 ( 1,099円 )	在庫品1日目当日出荷可能
2,021円 ( 2,223円 )	在庫品1日目当日出荷可能
2,932円 ( 3,225円 )	5日目
998円 ( 1,098円 )	在庫品1日目当日出荷可能
847円 ( 932円 )	6日目
1,622円 ( 1,784円 )	在庫品1日目当日出荷可能
1,556円 ( 1,712円 )	6日目
898円 ( 988円 )	在庫品1日目当日出荷可能
777円 ( 855円 )	6日目
1,556円 ( 1,712円 )	6日目
998円 ( 1,098円 )	在庫品1日目当日出荷可能
1,478円 ( 1,626円 )	6日目
8,623円 ( 9,485円 )	3日目
8,972円 ( 9,869円 )	3日目
8,623円 ( 9,485円 )	3日目
8,152円 ( 8,967円 )	3日目
4,648円 ( 5,113円 )	在庫品1日目当日出荷可能
5,093円 ( 5,602円 )	3日目
5,093円 ( 5,602円 )	3日目
4,648円 ( 5,113円 )	3日目
4,669円 ( 5,136円 )	3日目
5,071円 ( 5,578円 )	3日目
2,276円 ( 2,504円 )	3日目
2,087円 ( 2,296円 )	3日目
1,897円 ( 2,087円 )	3日目
2,276円 ( 2,504円 )	3日目
2,189円 ( 2,408円 )	3日目
2,197円 ( 2,417円 )	在庫品1日目当日出荷可能
2,189円 ( 2,408円 )	3日目
1,894円 ( 2,083円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・スプレーパターンが円形で均等な流量分布の充円錐ノズル。
・小噴量から中噴量までシリーズ化。
・異物通過径を大きくするため、旋回子にX形ワーラーを使用。このため目詰まりしにくい。
【用途】
・洗浄：ガス、焼却煙、機器装置、エリミネーター、スクリーン、タンク、部品、砕石、土砂など。
・冷却：ガス、機器装置、タンク、鋼板など。
・散布：汚水処理、バッ気、消泡、防火、消火、鎮塵、海水淡水化装置など。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
参考画像の為詳細はメーカーカタログご覧ください
