空円錐ノズル 中噴量形 AAPシリーズ
- 通常単価(税別)
- 2,097円～6,030円
- 税込単価
- 2,307円～6,633円
通常出荷日：3日目
【特長】・液圧の高低にかかわらず噴霧が安定し、スプレーパターンが環状の比較的細かい粒径の空円錐噴霧を発...
詳細を確認
未確定：候補が13型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
（1）ノズル本体（2）オリフィスキャップ（3）接着剤
製品仕様
- 構造：ノズル本体とオリフィスキャップ（ねじ込み式）の2部品から成る
- 材質：ノズル本体はS304、オリフィスキャップはS303
- 標準圧力：0.2MPa
規格表
| ネジサイズ | 外形寸法（mm） | 質量 （g） | |||||
|---|---|---|---|---|---|---|---|
| L1 | L2 | L3 | L4 | W | N | ||
| R1/4 | 32 | 23 | 20.5 | 16 | 16 | 10.5 | 49 |
| R3/8 | 36 | 26 | 23.5 | 19 | 19 | 11 | 72 |
| R1/2 | 46 | 33.5 | 31 | 25 | 25 | 14 | 160 |
注）型番、材質により、外観・外形寸法が若干異なる場合があります。
商品特長詳細
- ワーラーを内蔵せず、異物通過径が極めて大きい。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,030円 ( 6,633円 ) | 3日目 |
5,934円 ( 6,527円 ) | 3日目 |
5,816円 ( 6,398円 ) | 3日目 |
2,288円 ( 2,517円 ) | 3日目 |
2,174円 ( 2,391円 ) | 3日目 |
2,308円 ( 2,539円 ) | 3日目 |
2,097円 ( 2,307円 ) | 3日目 |
2,519円 ( 2,771円 ) | 3日目 |
2,897円 ( 3,187円 ) | 3日目 |
2,897円 ( 3,187円 ) | 3日目 |
2,897円 ( 3,187円 ) | 3日目 |
2,897円 ( 3,187円 ) | 3日目 |
2,897円 ( 3,187円 ) | 3日目 |
詳細情報
基本情報
【特長】
・液圧の高低にかかわらず噴霧が安定し、スプレーパターンが環状の比較的細かい粒径の空円錐噴霧を発生。流入口、噴出口とも1孔で目詰まりしにくい。
・流入方向に対し、直角に噴霧。
【用途】
・洗浄：ガス、空気、機器装置、塗装前処理など。
・冷却：ガス、空調、屋根、機器装置、食品、温水など。
・散布：バッ気、給湿など

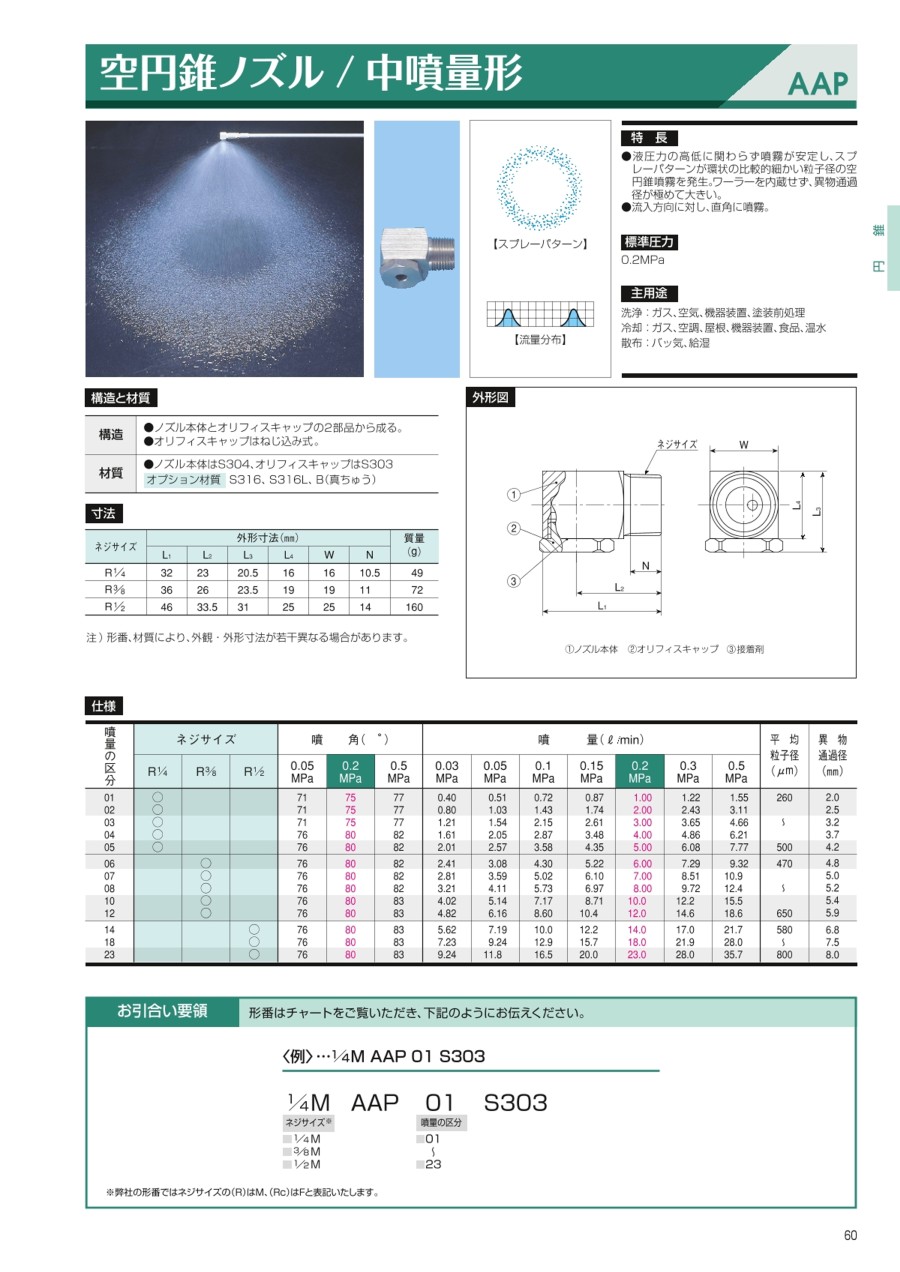

カタログ
