いけうち

均等扇形ノズル VEPシリーズ金属製・樹脂製

Name: 均等扇形ノズル VEPシリーズ 金属製・樹脂製
Brand: いけうち
SKU: 221000829835
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 1,140円～2,797円

税込単価: 1,254円～3,077円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

いけうち

一体形標準扇形ノズル VVPシリーズ金属製・樹脂製

4.3

通常価格(税別)： 313円 (税込価格：344円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

いけうち

充円錐ノズル標準形 JJXPシリーズ

通常価格(税別)： 777円 (税込価格：855円)

通常出荷日：在庫品1日目

【特長】・スプレーパターン全域にわたり均等な流量分布の扇形噴霧を発生。・単位面...

詳細情報を確認する

噴射形状
均等扇形
流体
1流体
種類
1流体
標準圧力 (MPa)
0.3

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が122型番あります。

商品情報
型番リスト
詳細情報

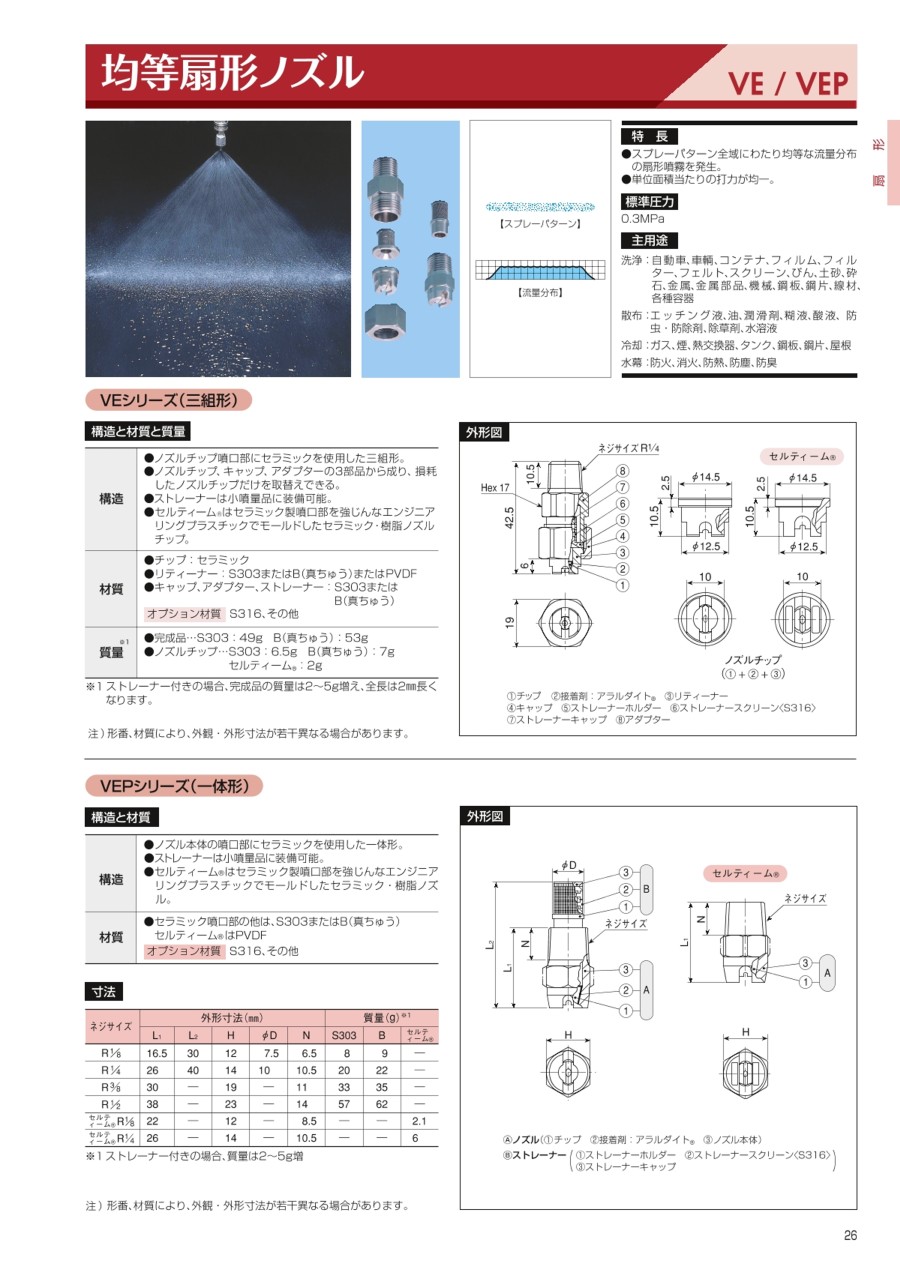

カタログ

商品情報

外形図

（A）ノズル
（1）チップ（2）接着剤：アラルダイト® （3）ノズル本体
（B）ストレーナー
（1）ストレーナーホルダー（2）ストレーナースクリーン<S316> （3）ストレーナーキャップ

製品仕様

構造	・ノズル本体の噴口部にセラミックを使用した一体形。・ストレーナーは小噴量品に装備可能。・セルティーム® はセラミック製噴口部を強じんなエンジニアリングプラスチックでモールドしたセラミック・樹脂ノズル。
材質	・セラミック噴口部の他は、S303またはB（真ちゅう）セルティーム® はPVDF オプション材質 S316、その他
標準圧力	0.3MPa

規格表

ネジサイズ	外形寸法（mm）					質量（g）*
ネジサイズ	L₁	L₂	H	φD	N	S303	B	セルティ－ム®
R 1/8	16.5	30	12	7.5	6.5	8	9	-
R 1/4	26	40	14	10	10.5	20	22	-
R 3/8	30	-	19	-	11	33	35	-
R 1/2	38	-	23	-	14	57	62	-
セルティ－ム® R 1/8	22	-	12	-	8.5	-	-	2.1
セルティ－ム® R 1/4	26	-	14	-	10.5	-	-	6

*ストレ－ナ－付きの場合、質量は2～5g増

注：形番、材質により、外観・外形寸法が若干異なる場合がある。

噴角の区分	噴量の区分	ネジサイズ						噴角（°）			平均粒子径（μm）	異物通過径（ｍｍ）	ストレ－ナ－メッシュ
		VEP
		金属製				セルティ－ム®
		R 1/8	R 1/4	R 3/8	R 1/2	R 1/8	R 1/4	0.15MPa	0.3MPa	0.7MPa
115	19	-	●	-	-	-	○	104	115	122	240～450	0.5	100
	23	-	●	-	-	-	○	105	115	122		0.6	100
	31	-	●	-	-	-	○	105	115	122		0.6	100
	36	-	●	-	-	-	○	105	115	122		0.7	50
	39	-	●	-	-	-	○	105	115	122		0.7	50
	59	-	●	-	-	-	○	105	115	122		0.9	50
	78	-	○	-	-	-	○	106	115	121		1.0	-
	117	-	○	-	-	-	○	106	115	120		1.2	-
	157	-	○	-	-	-	○	106	115	120		1.4	-
	196	-	-	○	-	-	-	108	115	120	450～510	1.6	-
	235	-	-	○	-	-	-	108	115	118		1.7	-
	274	-	-	○	-	-	-	108	115	118		1.9	-
	314	-	-	-	○	-	-	108	115	118	510～640	2.0	-
	392	-	-	-	○	-	-	108	115	118		2.2	-
	469	-	-	-	○	-	-	108	115	118		2.4	-
90	03	●	●	-	-	○	○	78	90	101	140～250	0.2	200
	04	●	●	-	-	○	○	79	90	101		0.2	200
	05	●	●	-	-	○	○	79	90	101		0.3	150
	07	●	●	-	-	○	○	80	90	101		0.3	150
	10	●	●	-	-	○	○	80	90	100		0.4	150
	15	●	●	-	-	○	○	82	90	100		0.4	150
	19	-	●	-	-	-	○	82	90	98	250～480	0.7	50
	23	-	●	-	-	-	○	82	90	98		0.7	50
	31	-	●	-	-	-	○	83	90	97		0.9	50
	36	-	○	-	-	-	○	83	90	97		1.0	-
	39	-	○	-	-	-	○	83	90	97		1.0	-
	59	-	○	-	-	-	○	83	90	97		1.2	-
	78	-	○	-	-	-	○	84	90	97		1.4	-
	117	-	○	-	-	-	○	84	90	96		1.7	-
	157	-	○	-	-	-	○	84	90	96		2.0	-
	196	-	-	○	-	-	-	84	90	96	480～540	2.2	-
	235	-	-	○	-	-	-	85	90	95		2.4	-
	274	-	-	○	-	-	-	85	90	95		2.6	-
	314	-	-	-	○	-	-	85	90	94	540～680	2.8	-
	392	-	-	-	○	-	-	85	90	94		3.1	-
	469	-	-	-	○	-	-	85	90	94		3.4	-

噴角の区分	噴量の区分	噴量(L/min)


		0.05 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.3 MPa	0.5 MPa	0.7 MPa	1 MPa	2 MPa
115	19	0.78	1.10	1.34	1.55	1.90	2.45	2.90	3.47	4.91
	23	0.94	1.33	1.63	1.88	2.30	2.97	3.51	4.20	5.94
	31	1.26	1.79	2.19	2.53	3.10	4.00	4.74	5.66	8.00
	36	1.47	2.08	2.55	2.94	3.60	4.65	5.50	6.57	9.30
	39	1.59	2.25	2.76	3.18	3.90	5.03	5.96	7.12	10.1
	59	2.40	3.41	4.17	4.82	5.90	7.62	9.01	10.8	15.2
	78	3.18	4.50	5.52	6.37	7.80	10.1	11.9	14.2	20.1
	117	4.78	6.75	8.27	9.55	11.7	15.1	17.8	21.4	30.2
	157	6.41	9.06	11.1	12.8	15.7	20.3	24.0	28.0	40.5
	196	8.00	11.3	13.9	16.0	19.6	25.3	30.0	35.8	50.6
	235	9.54	13.6	16.6	19.2	23.5	30.3	35.9	42.9	60.7
	274	11.2	15.8	19.4	22.4	27.4	35.4	41.9	50.0	70.7
	314	12.8	18.1	22.2	25.6	31.4	40.5	48.0	57.3	81.1
	392	16.0	22.6	27.7	32.0	39.2	50.6	60.0	71.6	101
	469	19.1	27.0	33.2	38.4	46.9	60.7	71.8	85.6	121
90	03	-	0.17	0.21	0.24	0.30	0.39	0.46	0.55	0.77
	04	-	0.23	0.28	0.33	0.40	0.52	0.61	0.73	1.03
	05	-	0.29	0.35	0.41	0.50	0.65	0.76	0.91	1.29
	07	-	0.40	0.49	0.57	0.70	0.90	1.07	1.28	1.81
	10	0.41	0.58	0.71	0.82	1.00	1.29	1.53	1.83	2.58
	15	0.61	0.87	1.06	1.23	1.50	1.94	2.29	2.74	3.87
	19	0.78	1.10	1.34	1.55	1.90	2.45	2.90	3.47	4.91
	23	0.94	1.33	1.63	1.88	2.30	2.97	3.51	4.20	5.94
	31	1.26	1.79	2.19	2.53	3.10	4.00	4.74	5.66	8.00
	36	1.47	2.08	2.55	2.94	3.60	4.65	5.50	6.57	9.30
	39	1.59	2.25	2.76	3.18	3.90	5.03	5.96	7.12	10.1
	59	2.40	3.41	4.17	4.82	5.90	7.62	9.01	10.8	15.2
	78	3.18	4.50	5.52	6.37	7.80	10.1	11.9	14.2	20.1
	117	4.78	6.75	8.27	9.55	11.7	15.1	17.8	21.4	30.2
	157	6.41	9.06	11.1	12.8	15.7	20.3	24.0	28.0	40.5
	196	8.00	11.3	13.9	16.0	19.6	25.3	30.0	35.8	50.6
	235	9.54	13.6	16.6	19.2	23.5	30.3	35.9	42.9	60.7
	274	11.2	15.8	19.4	22.4	27.4	35.4	41.9	50.0	70.7
	314	12.8	18.1	22.2	25.6	31.4	40.5	48.0	57.3	81.1
	392	16.0	22.6	27.7	32.0	39.2	50.6	60.0	71.6	101
	469	19.1	27.0	33.2	38.4	46.9	60.7	71.8	85.6	121

噴角の区分	噴量の区分	ネジサイズ						噴角（°）			平均粒子径（μm）	異物通過径（ｍｍ）	ストレ－ナ－メッシュ
		VEP
		金属製				セルティ－ム®
		R 1/8	R 1/4	R 3/8	R 1/2	R 1/8	R 1/4	0.15MPa	0.3MPa	0.7MPa
80	19	-	●	-	-	-	○	72	80	84	260～490	0.7	50
	23	-	●	-	-	-	○	72	80	84		0.8	50
	31	-	●	-	-	-	○	72	80	84		0.9	50
	36	-	○	-	-	-	○	72	80	84		1.0	-
	39	-	○	-	-	-	○	73	80	84		1.0	-
	59	-	○	-	-	-	○	74	80	84		1.3	-
	78	-	○	-	-	-	○	74	80	84		1.6	-
	117	-	○	-	-	-	○	75	80	84		1.9	-
	157	-	○	-	-	-	○	76	80	84		2.4	-
	196	-	-	○	-	-	-	76	80	83	490～560	2.6	-
	235	-	-	○	-	-	-	76	80	83		3.1	-
	274	-	-	○	-	-	-	76	80	83		3.3	-
	314	-	-	-	○	-	-	76	80	83	560～700	3.3	-
	392	-	-	-	○	-	-	76	80	83		3.7	-
	469	-	-	-	○	-	-	76	80	83		4.3	-
65	03	●	●	-	-	○	○	54	65	76	150～270	0.3	150
	04	●	●	-	-	○	○	54	65	76		0.3	150
	05	●	●	-	-	○	○	54	65	75		0.4	150
	07	●	●	-	-	○	○	55	65	75		0.4	150
	10	●	●	-	-	○	○	56	65	74		0.5	100
	15	●	●	-	-	○	○	56	65	74		0.5	100
	19	-	●	-	-	-	○	57	65	73	270～520	0.8	50
	23	-	●	-	-	-	○	57	65	73		0.9	50
	31	-	○	-	-	-	○	57	65	73		1.1	-
	36	-	○	-	-	-	○	57	65	73		1.2	-
	39	-	○	-	-	-	○	57	65	73		1.3	-
	59	-	○	-	-	-	○	58	65	72		1.4	-
	78	-	○	-	-	-	○	58	65	72		1.8	-
	117	-	○	-	-	-	○	58	65	69		2.3	-
	157	-	○	-	-	-	○	58	65	69		2.7	-
	196	-	-	○	-	-	-	60	65	69	520～590	2.9	-
	235	-	-	○	-	-	-	60	65	69		3.4	-
	274	-	-	○	-	-	-	60	65	69		3.6	-
	314	-	-	-	○	-	-	60	65	69	590～740	3.7	-
	392	-	-	-	○	-	-	60	65	69		4.4	-
	469	-	-	-	○	-	-	60	65	68		4.4	-

噴角の区分	噴量の区分	噴量(L/min)


		0.05 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.3 MPa	0.5 MPa	0.7 MPa	1 MPa	2 MPa
80	19	0.78	1.10	1.34	1.55	1.90	2.45	2.90	3.47	4.91
	23	0.94	1.33	1.63	1.88	2.30	2.97	3.51	4.20	5.94
	31	1.26	1.79	2.19	2.53	3.10	4.00	4.74	5.66	8.00
	36	1.47	2.08	2.55	2.94	3.60	4.65	5.50	6.57	9.30
	39	1.59	2.25	2.76	3.18	3.90	5.03	5.96	7.12	10.1
	59	2.40	3.41	4.17	4.82	5.90	7.62	9.01	10.8	15.2
	78	3.18	4.50	5.52	6.37	7.80	10.1	11.9	14.2	20.1
	117	4.78	6.75	8.27	9.55	11.7	15.1	17.8	21.4	30.2
	157	6.41	9.06	11.1	12.8	15.7	20.3	24.0	28.0	40.5
	196	8.00	11.3	13.9	16.0	19.6	25.3	30.0	35.8	50.6
	235	9.54	13.6	16.6	19.2	23.5	30.3	35.9	42.9	60.7
	274	11.2	15.8	19.4	22.4	27.4	35.4	41.9	50.0	70.7
	314	12.8	18.1	22.2	25.6	31.4	40.5	48.0	57.3	81.1
	392	16.0	22.6	27.7	32.0	39.2	50.6	60.0	71.6	101
	469	19.1	27.0	33.2	38.4	46.9	60.7	71.8	85.6	121
65	03	-	0.17	0.21	0.24	0.30	0.39	0.46	0.55	0.77
	04	-	0.23	0.28	0.33	0.40	0.52	0.61	0.73	1.03
	05	-	0.29	0.35	0.41	0.50	0.65	0.76	0.91	1.29
	07	-	0.40	0.49	0.57	0.70	0.90	1.07	1.28	1.81
	10	0.41	0.58	0.71	0.82	1.00	1.29	1.53	1.83	2.58
	15	0.61	0.87	1.06	1.23	1.50	1.94	2.29	2.74	3.87
	19	0.78	1.10	1.34	1.55	1.90	2.45	2.90	3.47	4.91
	23	0.94	1.33	1.63	1.88	2.30	2.97	3.51	4.20	5.94
	31	1.26	1.79	2.19	2.53	3.10	4.00	4.74	5.66	8.00
	36	1.47	2.08	2.55	2.94	3.60	4.65	5.50	6.57	9.30
	39	1.59	2.25	2.76	3.18	3.90	5.03	5.96	7.12	10.1
	59	2.40	3.41	4.17	4.82	5.90	7.62	9.01	10.8	15.2
	78	3.18	4.50	5.52	6.37	7.80	10.1	11.9	14.2	20.1
	117	4.78	6.75	8.27	9.55	11.7	15.1	17.8	21.4	30.2
	157	6.41	9.06	11.1	12.8	15.7	20.3	24.0	28.0	40.5
	196	8.00	11.3	13.9	16.0	19.6	25.3	30.0	35.8	50.6
	235	9.54	13.6	16.6	19.2	23.5	30.3	35.9	42.9	60.7
	274	11.2	15.8	19.4	22.4	27.4	35.4	41.9	50.0	70.7
	314	12.8	18.1	22.2	25.6	31.4	40.5	48.0	57.3	81.1
	392	16.0	22.6	27.7	32.0	39.2	50.6	60.0	71.6	101
	469	19.1	27.0	33.2	38.4	46.9	60.7	71.8	85.6	121

噴角の区分	噴量の区分	ネジサイズ						噴角（°）			平均粒子径（μm）	異物通過径（ｍｍ）	ストレ－ナ－メッシュ
		VEP
		金属製				セルティ－ム®
		R 1/8	R 1/4	R 3/8	R 1/2	R 1/8	R 1/4	0.15MPa	0.3MPa	0.7MPa
50	19	-	●	-	-	-	○	43	50	56	300～570	0.9	50
	31	-	○	-	-	-	○	43	50	55		1.2	-
	39	-	○	-	-	-	○	43	50	55		1.4	-
	59	-	○	-	-	-	○	43	50	55		1.5	-
	78	-	○	-	-	-	○	43	50	55		2.0	-
	117	-	○	-	-	-	○	43	50	54		2.4	-
	157	-	○	-	-	-	○	43	50	54		2.9	-
	196	-	-	○	-	-	-	43	50	53	570～650	3.3	-
	235	-	-	○	-	-	-	43	50	53		3.7	-
	274	-	-	○	-	-	-	43	50	53		4.0	-
	314	-	-	-	○	-	-	44	50	52	650～850	4.4	-
	392	-	-	-	○	-	-	44	50	52		4.7	-
	469	-	-	-	○	-	-	44	50	52		5.0	-
40	23	-	○	-	-	-	○	31	40	46	350～630	1.1	-
	36	-	○	-	-	-	○	32	40	45		1.4	-
	59	-	○	-	-	-	○	32	40	45		1.8	-
	78	-	○	-	-	-	○	33	40	45		2.1	-
	117	-	○	-	-	-	○	33	40	44		2.6	-
	157	-	○	-	-	-	○	33	40	44		3.0	-
	196	-	-	○	-	-	-	33	40	43	630～720	3.6	-
	235	-	-	○	-	-	-	33	40	43		3.7	-
	274	-	-	○	-	-	-	33	40	43		4.1	-
	314	-	-	-	○	-	-	33	40	43	720～900	4.3	-
	392	-	-	-	○	-	-	33	40	43		4.8	-
	469	-	-	-	○	-	-	34	40	43		5.5	-
25	19	-	○	-	-	-	○	18	25	32	390～730	1.1	-
	31	-	○	-	-	-	○	19	25	32		1.4	-
	39	-	○	-	-	-	○	20	25	32		1.5	-
	59	-	○	-	-	-	○	21	25	32		1.9	-
	78	-	○	-	-	-	○	21	25	32		2.3	-
	117	-	○	-	-	-	○	21	25	32		2.7	-
	157	-	○	-	-	-	○	21	25	32		3.4	-
	196	-	-	○	-	-	-	21	25	32	730～800	3.7	-
	235	-	-	○	-	-	-	21	25	31		4.0	-
	274	-	-	○	-	-	-	21	25	31		4.5	-
	314	-	-	-	○	-	-	21	25	31	800～1,050	4.8	-
	392	-	-	-	○	-	-	21	25	31		5.1	-
	469	-	-	-	○	-	-	21	25	31		5.5	-
15	23	-	○	-	-	-	○	10	15	19	500～850	1.3	-
	36	-	○	-	-	-	○	10	15	19		1.6	-
	59	-	○	-	-	-	○	10	15	19		2.0	-
	78	-	○	-	-	-	○	10	15	19		2.4	-
	117	-	○	-	-	-	○	10	15	19		3.0	-
	157	-	○	-	-	-	○	12	15	19		3.5	-
	196	-	-	○	-	-	-	13	15	19	850～950	3.8	-
	235	-	-	○	-	-	-	13	15	19		4.3	-
	274	-	-	○	-	-	-	13	15	19		4.7	-
	314	-	-	-	○	-	-	13	15	19	950～1,250	5.2	-
	392	-	-	-	○	-	-	13	15	19		5.4	-
	469	-	-	-	○	-	-	13	15	18		5.8	-

噴角の区分	噴量の区分	噴量(L/min)


		0.05 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.3 MPa	0.5 MPa	0.7 MPa	1 MPa	2 MPa
50	19	0.78	1.10	1.34	1.55	1.90	2.45	2.90	3.47	4.91
	31	1.26	1.79	2.19	2.53	3.10	4.00	4.74	5.66	8.00
	39	1.59	2.25	2.76	3.18	3.90	5.03	5.96	7.12	10.1
	59	2.40	3.41	4.17	4.82	5.90	7.62	9.01	10.8	15.2
	78	3.18	4.50	5.52	6.37	7.80	10.1	11.9	14.2	20.1
	117	4.78	6.75	8.27	9.55	11.7	15.1	17.8	21.4	30.2
	157	6.41	9.06	11.1	12.8	15.7	20.3	24.0	28.0	40.5
	196	8.00	11.3	13.9	16.0	19.6	25.3	30.0	35.8	50.6
	235	9.54	13.6	16.6	19.2	23.5	30.3	35.9	42.9	60.7
	274	11.2	15.8	19.4	22.4	27.4	35.4	41.9	50.0	70.7
	314	12.8	18.1	22.2	25.6	31.4	40.5	48.0	57.3	81.1
	392	16.0	22.6	27.7	32.0	39.2	50.6	60.0	71.6	101
	469	19.1	27.0	33.2	38.4	46.9	60.7	71.8	85.6	121
40	23	0.94	1.33	1.63	1.88	2.30	2.97	3.51	4.20	5.94
	36	1.47	2.08	2.55	2.94	3.60	4.65	5.50	6.57	9.30
	59	2.40	3.41	4.17	4.82	5.90	7.62	9.01	10.8	15.2
	78	3.18	4.50	5.52	6.37	7.80	10.1	11.9	14.2	20.1
	117	4.78	6.75	8.27	9.55	11.7	15.1	17.8	21.4	30.2
	157	6.41	9.06	11.1	12.8	15.7	20.3	24.0	28.0	40.5
	196	8.00	11.3	13.9	16.0	19.6	25.3	30.0	35.8	50.6
	235	9.54	13.6	16.6	19.2	23.5	30.3	35.9	42.9	60.7
	274	11.2	15.8	19.4	22.4	27.4	35.4	41.9	50.0	70.7
	314	12.8	18.1	22.2	25.6	31.4	40.5	48.0	57.3	81.1
	392	16.0	22.6	27.7	32.0	39.2	50.6	60.0	71.6	101
	469	19.1	27.0	33.2	38.4	46.9	60.7	71.8	85.6	121
25	19	0.78	1.10	1.34	1.55	1.90	2.45	2.90	3.47	4.91
	31	1.26	1.79	2.19	2.53	3.10	4.00	4.74	5.66	8.00
	39	1.59	2.25	2.76	3.18	3.90	5.03	5.96	7.12	10.1
	59	2.40	3.41	4.17	4.82	5.90	7.62	9.01	10.8	15.2
	78	3.18	4.50	5.52	6.37	7.80	10.1	11.9	14.2	20.1
	117	4.78	6.75	8.27	9.55	11.7	15.1	17.8	21.4	30.2
	157	6.41	9.06	11.1	12.8	15.7	20.3	24.0	28.0	40.5
	196	8.00	11.3	13.9	16.0	19.6	25.3	30.0	35.8	50.6
	235	9.54	13.6	16.6	19.2	23.5	30.3	35.9	42.9	60.7
	274	11.2	15.8	19.4	22.4	27.4	35.4	41.9	50.0	70.7
	314	12.8	18.1	22.2	25.6	31.4	40.5	48.0	57.3	81.1
	392	16.0	22.6	27.7	32.0	39.2	50.6	60.0	71.6	101
	469	19.1	27.0	33.2	38.4	46.9	60.7	71.8	85.6	121
15	23	0.94	1.33	1.63	1.88	2.30	2.97	3.51	4.20	5.94
	36	1.47	2.08	2.55	2.94	3.60	4.65	5.50	6.57	9.30
	59	2.40	3.41	4.17	4.82	5.90	7.62	9.01	10.8	15.2
	78	3.18	4.50	5.52	6.37	7.80	10.1	11.9	14.2	20.1
	117	4.78	6.75	8.27	9.55	11.7	15.1	17.8	21.4	30.2
	157	6.41	9.06	11.1	12.8	15.7	20.3	24.0	28.0	40.5
	196	8.00	11.3	13.9	16.0	19.6	25.3	30.0	35.8	50.6
	235	9.54	13.6	16.6	19.2	23.5	30.3	35.9	42.9	60.7
	274	11.2	15.8	19.4	22.4	27.4	35.4	41.9	50.0	70.7
	314	12.8	18.1	22.2	25.6	31.4	40.5	48.0	57.3	81.1
	392	16.0	22.6	27.7	32.0	39.2	50.6	60.0	71.6	101
	469	19.1	27.0	33.2	38.4	46.9	60.7	71.8	85.6	121

商品特長詳細

スプレーパターン

流量分布

型番リスト

表示件数

型番

1/4MVEP6503S303(AL99)

1/4MVEP6504S303(AL99)

1/4MVEP6504S303W(AL99)

1/4MVEP6505S303(AL99)

1/4MVEP6505S303W(AL99)

材質

使用流体

噴角区分(標準圧力時噴霧角度)

(deg)

噴量(標準圧力時)

(l/min)

取付ネジ呼び

仕様

噴量区分

RoHS?

最小発注数量

[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	1.9	R1/4	完成品(ストレーナーなし)	19	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	1.9	R1/4	完成品(ストレーナー付)	19	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	3.1	R1/4	完成品(ストレーナーなし)	31	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	3.1	R1/4	完成品(ストレーナー付)	31	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	3.6	R1/4	完成品(ストレーナーなし)	36	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	3.6	R1/4	完成品(ストレーナー付)	36	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	3.9	R1/4	完成品(ストレーナーなし)	39	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	3.9	R1/4	完成品(ストレーナー付)	39	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	5.9	R1/4	完成品(ストレーナーなし)	59	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	5.9	R1/4	完成品(ストレーナー付)	59	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	7.8	R1/4	完成品(ストレーナーなし)	78	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	11.7	R1/4	完成品(ストレーナーなし)	117	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	15.7	R1/4	完成品(ストレーナーなし)	157	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	15	11.7	R1/4	完成品(ストレーナーなし)	117	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	15	15.7	R1/4	完成品(ストレーナーなし)	157	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	15	2.3	R1/4	完成品(ストレーナーなし)	23	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	15	3.6	R1/4	完成品(ストレーナーなし)	36	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	15	5.9	R1/4	完成品(ストレーナーなし)	59	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	15	7.8	R1/4	完成品(ストレーナーなし)	78	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	25	1.9	R1/4	完成品(ストレーナーなし)	19	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	25	11.7	R1/4	完成品(ストレーナーなし)	117	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	25	15.7	R1/4	完成品(ストレーナーなし)	157	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	25	3.1	R1/4	完成品(ストレーナーなし)	31	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	25	3.9	R1/4	完成品(ストレーナーなし)	39	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	25	5.9	R1/4	完成品(ストレーナーなし)	59	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	25	7.8	R1/4	完成品(ストレーナーなし)	78	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	40	11.7	R1/4	完成品(ストレーナーなし)	117	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	40	15.7	R1/4	完成品(ストレーナーなし)	157	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	40	2.3	R1/4	完成品(ストレーナーなし)	23	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	40	3.6	R1/4	完成品(ストレーナーなし)	36	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	40	5.9	R1/4	完成品(ストレーナーなし)	59	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	40	7.8	R1/4	完成品(ストレーナーなし)	78	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	50	1.9	R1/4	完成品(ストレーナーなし)	19	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	50	1.9	R1/4	完成品(ストレーナー付)	19	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	50	11.7	R1/4	完成品(ストレーナーなし)	117	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	50	15.7	R1/4	完成品(ストレーナーなし)	157	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	50	3.1	R1/4	完成品(ストレーナーなし)	31	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	50	3.9	R1/4	完成品(ストレーナーなし)	39	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	50	5.9	R1/4	完成品(ストレーナーなし)	59	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	50	7.8	R1/4	完成品(ストレーナーなし)	78	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	65	0.3	R1/4	完成品(ストレーナーなし)	03	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	65	0.4	R1/4	完成品(ストレーナーなし)	04	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	65	0.4	R1/4	完成品(ストレーナー付)	04	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	65	0.5	R1/4	完成品(ストレーナーなし)	05	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	65	0.5	R1/4	完成品(ストレーナー付)	05	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	65	0.7	R1/4	完成品(ストレーナーなし)	07	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	65	0.7	R1/4	完成品(ストレーナー付)	07	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	65	1	R1/4	完成品(ストレーナーなし)	10	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	65	1	R1/4	完成品(ストレーナー付)	10	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	65	1.5	R1/4	完成品(ストレーナーなし)	15	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	65	1.5	R1/4	完成品(ストレーナー付)	15	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	65	1.9	R1/4	完成品(ストレーナーなし)	19	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	65	1.9	R1/4	完成品(ストレーナー付)	19	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	65	11.7	R1/4	完成品(ストレーナーなし)	117	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	65	15.7	R1/4	完成品(ストレーナーなし)	157	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	65	2.3	R1/4	完成品(ストレーナーなし)	23	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	65	2.3	R1/4	完成品(ストレーナー付)	23	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	65	3.1	R1/4	完成品(ストレーナーなし)	31	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	65	3.6	R1/4	完成品(ストレーナーなし)	36	10	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	65	3.9	R1/4	完成品(ストレーナーなし)	39	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,824円 ( 2,006円 )	在庫品1日目当日出荷可能
2,091円 ( 2,300円 )	7日目
1,672円 ( 1,839円 )	在庫品1日目当日出荷可能
1,997円 ( 2,197円 )	7日目
1,969円 ( 2,166円 )	7日目
2,448円 ( 2,693円 )	7日目
1,672円 ( 1,839円 )	7日目
2,448円 ( 2,693円 )	7日目
1,824円 ( 2,006円 )	7日目
1,997円 ( 2,197円 )	在庫品1日目当日出荷可能
1,672円 ( 1,839円 )	7日目
1,417円 ( 1,559円 )	7日目
1,824円 ( 2,006円 )	7日目
1,805円 ( 1,986円 )	7日目
1,805円 ( 1,986円 )	7日目
1,513円 ( 1,664円 )	在庫品1日目当日出荷可能
1,230円 ( 1,353円 )	7日目
1,969円 ( 2,166円 )	7日目
1,969円 ( 2,166円 )	7日目
1,805円 ( 1,986円 )	在庫品1日目当日出荷可能
1,230円 ( 1,353円 )	7日目
1,342円 ( 1,476円 )	7日目
1,505円 ( 1,656円 )	7日目
1,230円 ( 1,353円 )	7日目
1,805円 ( 1,986円 )	在庫品1日目当日出荷可能
1,401円 ( 1,541円 )	7日目
1,969円 ( 2,166円 )	7日目
1,892円 ( 2,081円 )	7日目
1,805円 ( 1,986円 )	7日目
1,402円 ( 1,542円 )	7日目
1,969円 ( 2,166円 )	7日目
1,805円 ( 1,986円 )	7日目
1,969円 ( 2,166円 )	7日目
1,997円 ( 2,197円 )	7日目
1,230円 ( 1,353円 )	7日目
1,291円 ( 1,420円 )	7日目
1,342円 ( 1,476円 )	7日目
1,299円 ( 1,429円 )	7日目
1,805円 ( 1,986円 )	7日目
1,291円 ( 1,420円 )	7日目
1,895円 ( 2,085円 )	在庫品1日目当日出荷可能
1,476円 ( 1,624円 )	7日目
2,448円 ( 2,693円 )	7日目
1,894円 ( 2,083円 )	7日目
2,301円 ( 2,531円 )	7日目
1,244円 ( 1,368円 )	7日目
1,997円 ( 2,197円 )	7日目
1,330円 ( 1,463円 )	7日目
1,997円 ( 2,197円 )	7日目
1,672円 ( 1,839円 )	7日目
1,997円 ( 2,197円 )	7日目
1,672円 ( 1,839円 )	7日目
2,149円 ( 2,364円 )	7日目
1,244円 ( 1,368円 )	7日目
1,191円 ( 1,310円 )	7日目
1,298円 ( 1,428円 )	7日目
1,997円 ( 2,197円 )	7日目
1,672円 ( 1,839円 )	7日目
1,140円 ( 1,254円 )	7日目
1,417円 ( 1,559円 )	在庫品1日目当日出荷可能

基本情報

基本情報

【特長】
・スプレーパターン全域にわたり均等な流量分布の扇形噴霧を発生。
・単位面積当たりの打力が均一。
【用途】
・洗浄：自動車、車輛、コンテナ、フィルム、フェルト、フィルター、スクリーン、びん、土砂、砕石、金属、金属部品、機械、鋼板、鋼片、線材、各種容器など。
・散布：エッチング液、油、潤滑剤、糊液、酸液、防虫・防除剤、除草剤、水溶液など。
・冷却：ガス、煙、熱交換器、タンク、鋼板、鋼片、屋根など。
・水幕：防火、消火、防熱、防塵、防臭など

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
スプレーノズル　扇状型　NZRVFU□
◆特徴：扇状にスプレー可能なスプレーノズルです。広角・狭角タイプの二種類がございます。 ◆流体：水 ◆材質：SUS304 ◆無償サンプル貸し出しは<a title="こちらから" href="https://f.msgs.jp/webapp/form/14453_xjv_202/index.do" target="_blank">こちらから</a>
ミスミ
スプレーノズル　形状可変タイプ
◆特徴：工具を使うことなくスプレー角度を0～60°の間で自在に調整できる &emsp;&emsp;&emsp;&emsp;噴射形状可変の一流体ノズルです。現場でのスプレー角度の調整が &emsp;&emsp;&emsp;&emsp;可能となるので、ワークの形状変更に対応しやすくなりました。 ◆材質：SUS304&emsp;◆流体：水
ミスミ
スプレーノズル　円形全面型
◆特徴：円型全面型にスプレー可能なスプレーノズルです。 ◆流体：水 ◆材質：SUS304 ◆無償サンプル貸し出しは<a title="こちらから" href="https://f.msgs.jp/webapp/form/14453_xjv_202/index.do" target="_blank">こちらから</a>

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

均等扇形ノズル VEPシリーズ金属製・樹脂製のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

花壇への水やりに使用しています

満足度：5.02021/06/23

ショールームで池の真ん中に花壇があり、その花壇への水やり用にポンプから送った水を天井から散布する装置にこの商品を使用して...もっと読む

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品均等扇形ノズル VEPシリーズ金属製・樹脂製	広角扇形ノズル YYPシリーズ金属製・樹脂製	一体形標準扇形ノズル VVPシリーズ金属製・樹脂製	液中噴射ノズル EJXシリーズ金属製・樹脂製	充円錐ノズル目詰まり解消形 AJPシリーズ金属製・樹脂製	標準直進ノズル CCPシリーズ
メーカー	いけうち	いけうち	いけうち	いけうち	いけうち	いけうち
通常価格	1,140円-	678円 -	313円 -	2,192円 -	776円 -	1,134円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
噴射形状	均等扇形	広角扇形	標準扇形	直進	充円錐・充角錐	直進
流体	1流体	1流体	1流体	1流体	1流体	1流体
種類	1流体	1流体	1流体	1流体	1流体	1流体
標準圧力(MPa)	0.3	0.15	0.3	0.05	0.2	3
