エアー増幅ノズル TAIFUJetシリーズ（ラウンドタイプ・金属製）
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 2,797円～3,997円
- 税込単価
- 3,077円～4,397円
【特長】・8個の孔から強力な直進エアーを噴射。・ピンポイントで狙いを定めるスタ...
詳細情報を確認する
商品情報

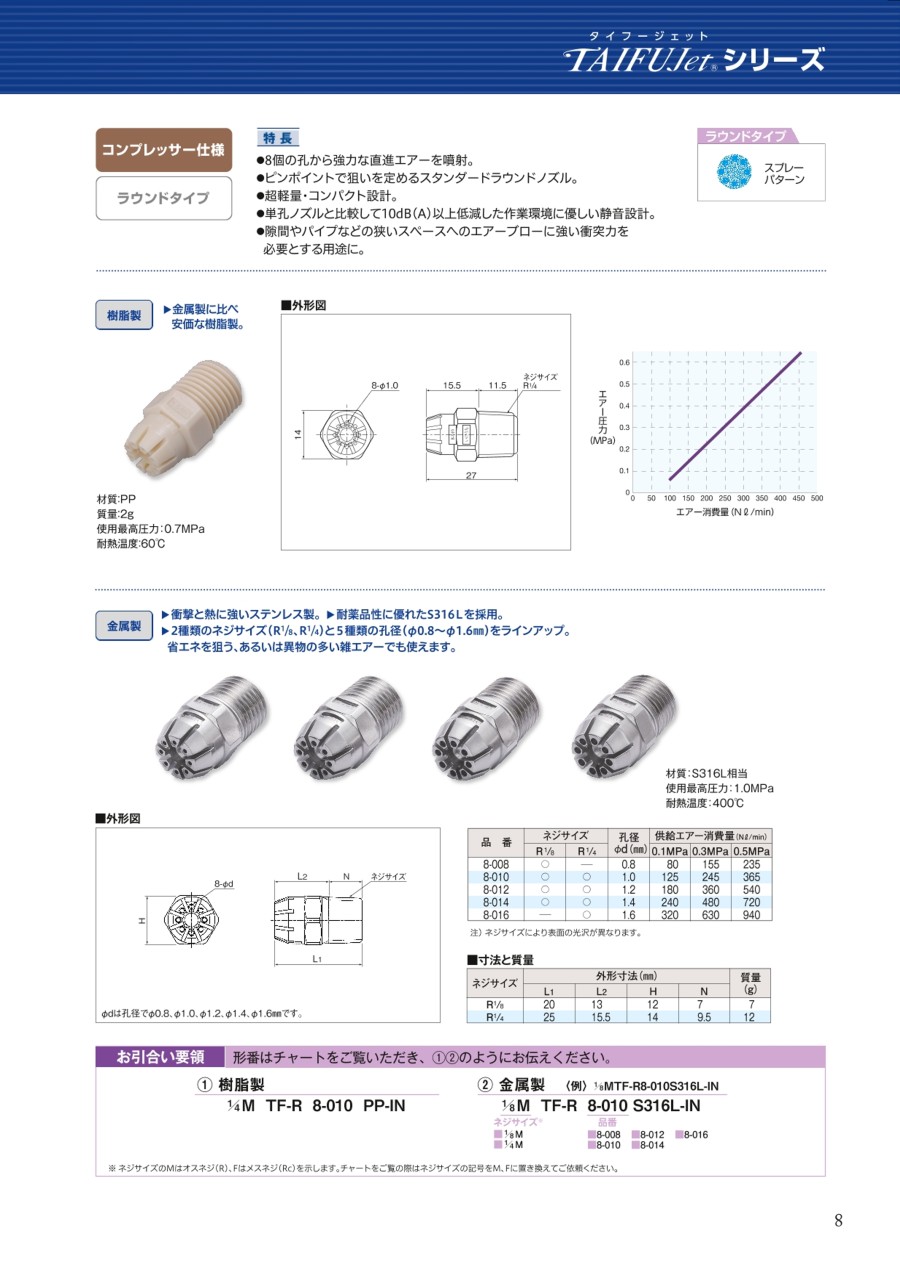

外形図
φdは孔径でφ0.8、φ1.0、φ1.2、φ1.4、φ1.6mm。
規格表
| ネジサイズ | 外形寸法（mm） | 質量 （ｇ） | |||
|---|---|---|---|---|---|
| L1 | L2 | H | N | ||
| R1/8 | 20 | 13 | 12 | 7 | 7 |
| R1/4 | 25 | 15.5 | 14 | 9.5 | 12 |
| ネジサイズ | 孔径 φd（mm） | 供給エアー消費量（NL/min） | |||
|---|---|---|---|---|---|
| R1/8 | R1/4 | 0.1MPa | 0.3MPa | 0.5MPa | |
| ○ | - | 0.8 | 80 | 155 | 235 |
| ○ | ○ | 1.0 | 125 | 245 | 365 |
| ○ | ○ | 1.2 | 180 | 360 | 540 |
| ○ | ○ | 1.4 | 240 | 480 | 720 |
| - | ○ | 1.6 | 320 | 630 | 940 |
注）ネジサイズにより表面の光沢が異なる。
商品特長詳細
材質：S316L相当
使用最高圧力：1.0MPa
耐熱温度：400℃
スプレーパターン
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,797円 ( 4,177円 ) | 在庫品1日目当日出荷可能 |
3,797円 ( 4,177円 ) | 在庫品1日目当日出荷可能 |
3,997円 ( 4,397円 ) | 在庫品1日目当日出荷可能 |
3,797円 ( 4,177円 ) | 在庫品1日目当日出荷可能 |
2,797円 ( 3,077円 ) | 在庫品1日目当日出荷可能 |
2,797円 ( 3,077円 ) | 在庫品1日目当日出荷可能 |
2,797円 ( 3,077円 ) | 在庫品1日目当日出荷可能 |
2,897円 ( 3,187円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・8個の孔から強力な直進エアーを噴射。
・ピンポイントで狙いを定めるスタンダードラウンドノズル 。
・超軽量、コンパクト設計。
・単孔ノズルと比較して10dB（A）以上低減した作業環境に優しい静音設計。
・隙間やパイプなどの狭いスペースへのエアーブローに強い衝突力を必要とする用途に。
