エアセービングユニット ASC／ASV／ASOシリーズ
閲覧中の商品と併せてご検討ください
ASV2000-AA-03の仕様・寸法情報
商品情報
外形図
ASV200-AA-M5
＜配管＞
ポート1：供給ポート（コンプレッサ側）
ポート2：出カポート（ブローノズル側）
ポート3：排気ポート*
*排気ポートより内部に異物が混入しないようエアマフラ（形式：AS-5）の設置を推奨します。
ASC500-1W-01／ASO500-1W-01
＜配管＞
ポート1：供給ポート（コンプレッサ側）
ポート2：出カポート（ブローノズル側）
Yポート：パイロット排気ポート*
*排気ポートよリ内部に異物が混入しないようエアマフラ（形式：AS-5）の設置を推奨します。
＜通電／エア出力＞
連続ブロー：ピン1（-）、ピン2 （+）
パルスブロー：ピン2（+）、ピン3 （-）
ASV5000-AA-04
ポート1 ：供給ポート（コンプレッサ側）
ポート4：出カポート（ブローノズル側）
パイロットエア供給ポート
・ポート2：出カポート（ブローノズル側）
・ポート4：プラグ
に組み替えてご使用ください。
ASV13000-AA-25A
ポート1：供給ポート（コンプレッサ側）
ポート2：出カポート（ブローノズル側）
ポート3：プラグ
パイロットエア供給ポート
・ポート3：供給ポート（コンプレッサ側）
・ポート2：出カポート（ブローノズル側）
・ポート1：プラグ
に組み替えてご使用ください。

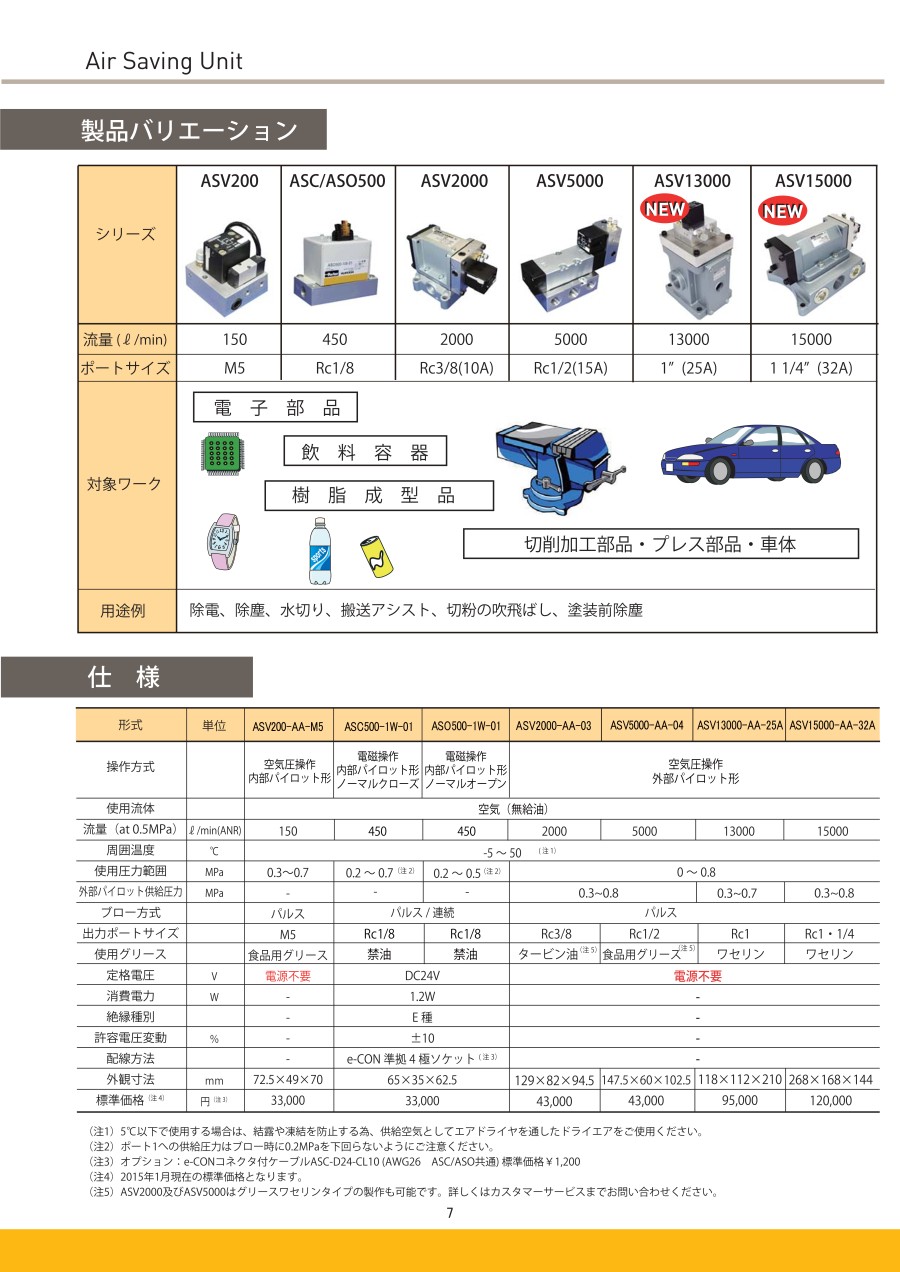

製品仕様
| 形式 | ASV200-AA-M5 | ASC500-1W-01 | ASO500-1W-01 | ASV5000-AA-04 | ASV13000-AA-25A |
|---|---|---|---|---|---|
| 操作方式 | 空気圧操作 内部パイロット形 | 電磁操作 内部パイロット形 ノーマルクローズ | 電磁操作 内部パイロット形 ノーマルオープン | 空気圧操作 外部パイロット形 | |
| 使用流体 | 空気（無給油） | ||||
| 流量（at 0.5MPa） l/min（ANR） | 150 | 450 | 450 | 5,000 | 13,000 |
| 周囲温度 ℃ | -5～+50（注1） | ||||
| 使用圧力範囲 MPa | 0.3～0.7 | 0.2～0.7（注2） | 0.2～0.5（注2） | 0～0.8 | |
| 外部パイロット供給圧力 MPa | - | - | - | 0.3～0.8 | 0.3～0.7 |
| ブロー方式 | パルス | パルス／連続 | パルス | ||
| 出力ポートサイズ | M5 | Rc1/8 | Rc1/8 | Rc1/2 | Rc1 |
| 使用グリース | 食品用グリース | 禁油 | 禁油 | 食品用グリース（注4） | ワセリン |
| 定格電圧 V | 電源不要 | DC24V | 電源不要 | ||
| 消費電力 W | - | 1.2W | - | ||
| 絶縁種別 | - | E種 | - | ||
| 許容電圧変動 % | - | ±10 | - | ||
| 配線方法 | - | e-CON準拠4極ソケット（注3） | - | ||
| 外観寸法 mm | 72.5×49×70 | 65×35×62.5 | 147.5×60×102.5 | 118×112×210 | |
- （注1）5℃以下で使用する場合は、結露や凍結を防止する為、供給空気としてエアドライヤを通したドライエアをご使用ください。
- （注2）ポート1への供給圧力はブロー時に0.2MPaを下回らないようにこ注意ください。
- （注3）オプション：e-CONコネクタ付ケーブルASC-D24-CL10（AWG26 ASC/ASO共通）
- （注4）ASV2000及びASV5000はグリースワセリンタイプの製作も可能です。詳しくはクロダニューマティクス社カスタマーサービスまでお問い合わせください。
選定サポート情報
表示方法
（1）シリーズ ： ASV200（2位置）
（2）電圧／配線 ： AA：オールエア（電源不要）
（3）ポートサイズ ： M5
（1）シリーズ ： ASC500：ノーマルクローズ（2位置シングル）
ASO500：ノーマルオープン（2位置シングル）
（2）電圧／配線 ： 1W：DC24V、e-CON準拠4局ソケット
（3）ポートサイズ ： 01：Rc1/8
（1）シリーズ ：ASV5000（ノーマルクローズ、2位置）
（2）電圧／配線 ： AA：オールエア（電源不要）
（3）ポートサイズ ： 04：Rc1/2（15A）サブベース付き
NB：バルブ本体のみ（保守用）
（1）シリーズ ： ASV13000（ノーマルクローズ、2位置）
（2）電圧／配線 ： AA：オールエア（電源不要）
（3）ポートサイズ ： 25A：Rc1
詳細情報
基本情報
エアブローによるエア消費量 50％削減 及びブロー効果の向上が可能な切換弁の登場です。
【特長】
・工場エア消費の大幅削減
・コンプレッサ電力の削減による節電対策
・CO2排出の削減
・ランニングコストの削減
・省エネルギー活動への大きな貢献
ご注意
