シナノケンシ

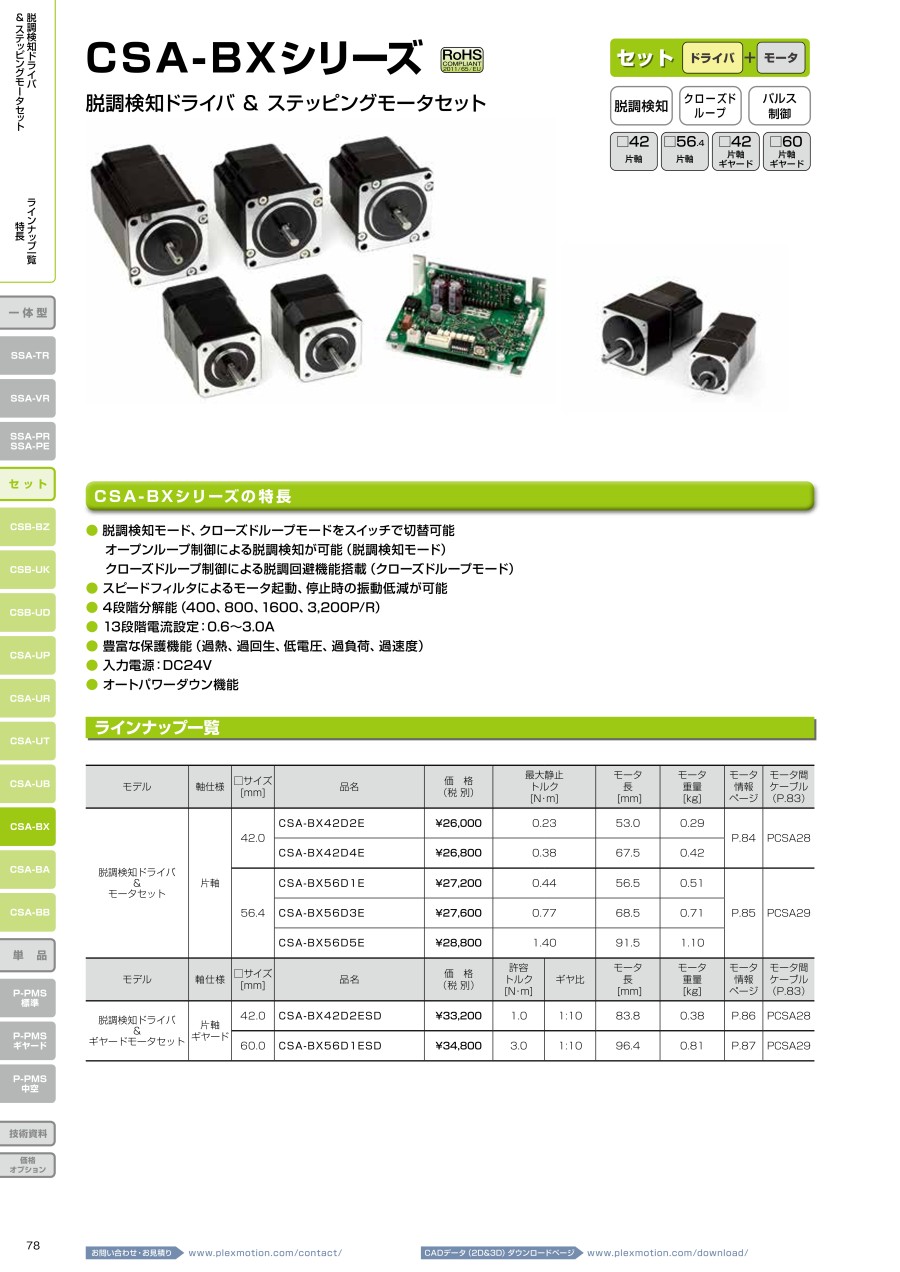

脱調検知ドライバ&ステッピングモータセット CSA-BXシリーズ

脱調検知ドライバ&ステッピングモータセット CSA-BXシリーズ
未確定：候補が7型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

ドライバのみ

脱調検知ドライバ&ステッピングモータセット CSA-BXシリーズ　ドライバのみ 外形図



モータ（CSA-BX42Dシリーズ）

脱調検知ドライバ&ステッピングモータセット CSA-BXシリーズ　モータ（CSA-BX42Dシリーズ）外形図



モータ（CSA-BX56Dシリーズ）

脱調検知ドライバ&ステッピングモータセット CSA-BXシリーズ　モータ（CSA-BX56Dシリーズ）外形図



モータ（CSA-BX42D2ESD）

脱調検知ドライバ&ステッピングモータセット CSA-BXシリーズ　モータ（CSA-BX42D2ESD）外形図



モータ（CSA-BX56D1ESD）

脱調検知ドライバ&ステッピングモータセット CSA-BXシリーズ　モータ（CSA-BX56D1ESD）外形図



製品仕様

製品仕様

電源電圧DC24V±10 %
消費電流2A Max
駆動方式2相バイポーラ定電流駆動
出力電流3.0A/相 Max ピーク電流値
最大応答周波数80kHz
分解能400P/R（0.9°）、800P/R（0.45°）、1,600P/R（0.225°）、3,200P/R（0.1125°）
P/Rはモータ軸1回転に必要なパルス （ ）内は1パルスあたりの移動角度
※ギヤードタイプの場合、ギヤ比に応じて1ステップの移動角度も分割される。
信号入力1）パルス信号
2）出力電流イネーブル信号（ON／OFF）
3）脱調アラーム解除信号（ON／OFF）
4）停止時電流設定信号（有効／無効） 入力パルス停止の約100ms後に電流を停止時電流設定値に変更
※各入力信号電圧 DC5-30V、フォトカプラ入力（入力抵抗330Ω）、フォトカプラ電流10mA以下
信号出力1）READY／BUSY信号（モータ動作中／停止中）
2）脱調アラーム信号（脱調検知／位置偏差過大・過負荷発生時に出力）
3）システムアラーム信号（アラーム発生時に出力）
※各信号出力電圧 DC5-30V、フォトカプラオープンコレクタ出力、シンク電流10mA以下
本体設定機能1）モータ運転モード設定（脱調検知モード／クローズドループモード）
   脱調検知モード：脱調検知時に脱調アラーム信号を出力してモータ停止
   クローズドループモード：パルス入力に対してモータ出力軸の位置偏差が±1,080°の範囲内で追従運転
                                      ±1,080°の範囲を超えたとき脱調アラーム信号を出力してモータ停止
2）スピードフィルタ設定（0／2／5／10／20／50／70／100 ms）
3）分解能設定（400／800／1,600／3,200 P/R ）
4）パルス入力方式設定（1パルスモード／2パルスモード）
5）駆動電流設定（0.6／0.8／1.0／1.2／1.4／1.6／1.8／2.0／2.2／2.4／2.6／2.8／3.0A 13段階設定）
6）停止時電流設定（駆動電流設定値の約50%／約25 %）
本体表示機能1）POWER LED：緑色点灯（電源ON時）
2）ALARM LED：橙色点灯（クローズドループモード選択時、位置偏差発生による追従運転中）
                         橙色点滅（脱調アラーム信号出力時／システムアラーム信号出力時）
                         ※点滅回数によりアラーム内容を判別可能
保護機能1）ドライバ保護機能
  次の場合、モータは無励磁停止しシステムアラーム信号を出力
  ・過熱保護：ドライバ基板温度が80℃を超えたとき
  ・低電圧保護：ドライバ印加電圧がDC18V以下のとき
  ・過回生保護：モータからの回生によりドライバ内部電圧がDC32Vを超えたとき
  ・過負荷保護：入力パルスに対してモータ出力軸で±3.6°を超える偏差が5秒以上続いたとき
  ・過速度保護：入力駆動パルスが80,000pps（80kHz）を超えたとき または、モータの回転速度が3,500r/minを超えたとき
2）電流ヒューズ：250V 5A タイムラグ品
その他RoHS指令適合
ロック機能付コネクタ
使用周囲温度0 ～ +40℃ 凍結なきこと
使用湿度85 %以下 結露なきこと
保存周囲温度-10 ～ +50℃ 凍結なきこと
保存湿度85 %以下 結露なきこと
雰囲気腐食性ガス・粉塵の無いこと 水・油などが直接掛からないこと
寸法W90 × D60 × H33mm
重量0.08kg

規格表

モデル軸仕様□サイズ
［mm］		型番最大静止
トルク
［N・m］		モータ
長
［mm］		モータ
重量
［kg］
脱調検知ドライバ
＆
モータセット		片軸42.0CSA-BX42D2E0.2353.00.29
CSA-BX42D4E0.3867.50.42
56.4CSA-BX56D1E0.4456.50.51
CSA-BX56D3E0.7768.50.71
CSA-BX56D5E1.4091.51.10
モデル軸仕様□サイズ
［mm］		型番許容
トルク
［N・m］		ギヤ比モータ
長
［mm］		モータ
重量
［kg］
脱調検知ドライバ
＆
ギヤードモータセット		片軸
ギヤード		42.0CSA-BX42D2ESD1.01:1083.80.38
60.0CSA-BX56D1ESD3.01:1096.40.81

使用例

パルスを使用した位置決めで使いたい

任意の送り量で運転させたい

脱調検知ドライバ&ステッピングモータセット CSA-BXシリーズ　使用例 関連画像

（例）インデックステーブル
細かく、しかも正確な位置決め運転を行いたい、位置制御用途向け

型番リスト

表示件数
  • 1
    • 型番
    CSA-BX42D2E
    CSA-BX42D2ESD
    CSA-BX42D4E
    CSA-BX56D1E
    CSA-BX56D1ESD
    CSA-BX56D3E
    CSA-BX56D5E

    角フランジ寸法

    (mm)

    最大静止トルク(範囲）

    (N･m)

    減速機

    最大静止トルク【詳細】

    (N･m)

    軸仕様

    許容トルク

    (N･m)

    ギヤ比

    バックラシ

    (°)

    		RoHS?最小発注数量
    42
    0.11~1.00
    なし
    0.23
    片軸
    -
    -
    -
    10
    1個
    42
    -
    あり
    -
    片軸ギヤード
    1
    10
    -
    10
    1個
    42
    0.11~1.00
    なし
    0.38
    片軸
    -
    -
    -
    10
    1個
    56.4
    0.11~1.00
    なし
    0.44
    片軸
    -
    -
    -
    10
    1個
    60
    -
    あり
    -
    片軸ギヤード
    3
    10
    -
    10
    1個
    56.4
    0.11~1.00
    なし
    0.77
    片軸
    -
    -
    -
    10
    1個
    56.4
    1.01~2.00
    なし
    1.4
    片軸
    -
    -
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    27,580円
    ( 30,338円 )
    3日目
    33,051円
    ( 36,356円 )
    3日目
    27,593円
    ( 30,352円 )
    3日目
    27,841円
    ( 30,625円 )
    3日目
    36,396円
    ( 40,036円 )
    3日目
    28,620円
    ( 31,482円 )
    3日目
    29,794円
    ( 32,773円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・脱調検知モード、クローズドループモードをスイッチで切替可能。
    ・オープンループ制御による脱調検知が可能（脱調検知モード）。
    ・クローズドループ制御による脱調回避機能搭載（クローズドループモード）。
    ・スピードフィルタによるモータ起動、停止時の振動低減が可能。
    ・4段階分解能（400,800,1600,3200P/R）。
    ・13段階電流設定：0.6〜3.0A。
    ・豊富な保護機能（過熱、過回生、低電圧、過負荷、過速度）。
    ・入力電源：DC24V。
    ・オートパワーダウン機能。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    脱調検知ドライバ&ステッピングモータセット CSA-BXシリーズのレビュー
    5平均満足度：5.04件のレビュー
    昇降装置の送りネジ軸回転
    5
    満足度：5.02017/12/18
    サーボモーターを使うほどではなく、1サイクルに一度原点補正出来る仕様であれば、必要最小限の無駄の無い制御システムが実現出...もっと読む
    1人が参考にしています。
    位置決め
    5
    満足度：5.02022/06/30
    ドライバがコンパクトなので 3軸まとめて納められるので配線がすっきり。
    0人が参考にしています。
    加工用のステージ移動の制御
    5
    満足度：5.02021/10/08
    加工用のステージ移動の制御に使用しました。 取説等が分かりやすくすぐに動作確認ができました。 今のところ順調に動作してい...もっと読む
    0人が参考にしています。
    インデックステーブル
    5
    満足度：5.02018/02/07
    クローズドループ制御でギヤ付きのこのサイズがこの価格で手に入るのはすばらしいです。 入出力用の電圧タイプが切り替えられた...もっと読む
