シナノケンシ

2軸同時駆動スピードコントローラ＆ステッピングモータ2台セットCSA-UTシリーズ

Name: 2軸同時駆動スピードコントローラ＆ステッピングモータ2台セットCSA-UTシリーズ
Brand: シナノケンシ
SKU: 221000827901
Rating: 4 (1 reviews)

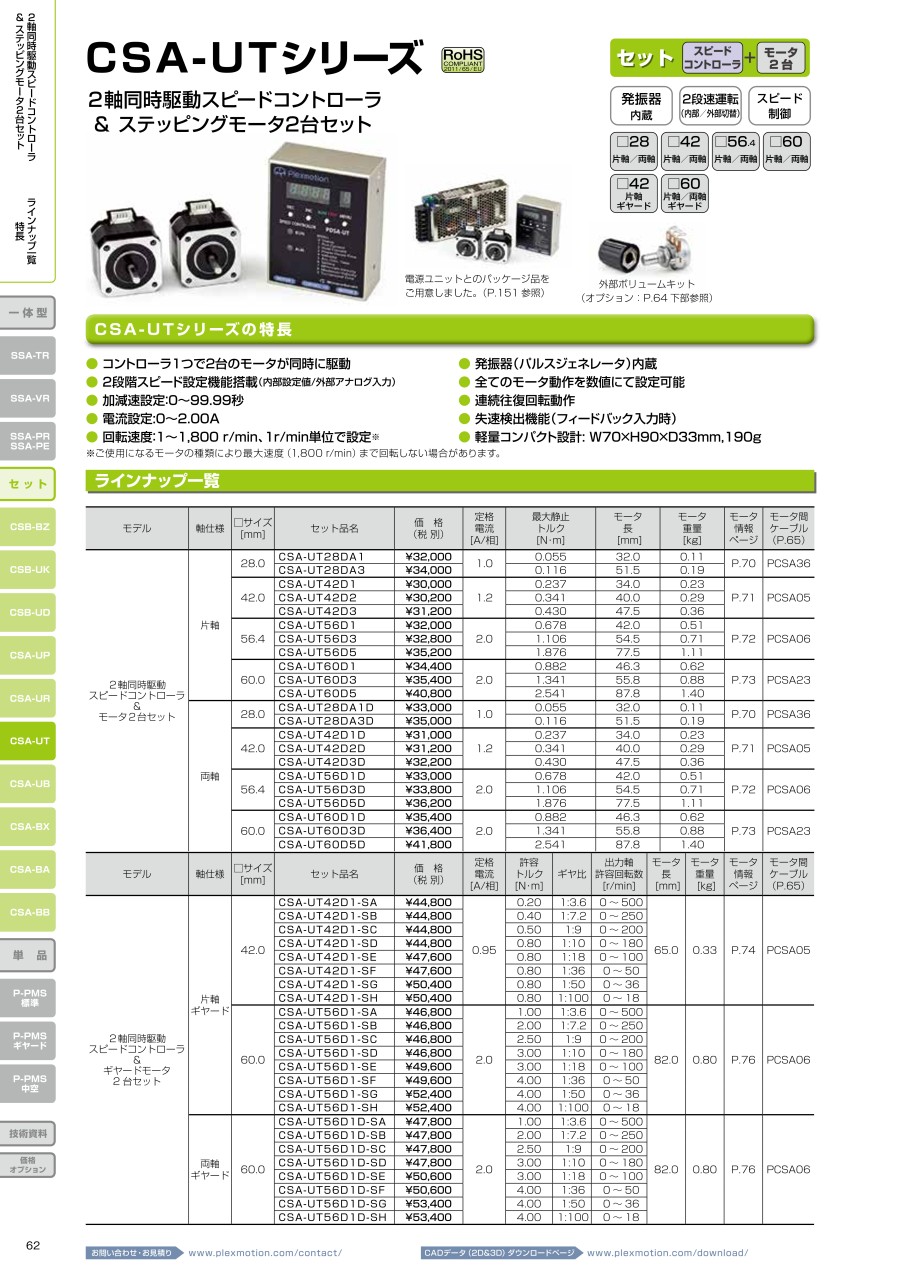

カタログ |

一部SALE 2026/01/31まで

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 31,083円～53,187円特別価格

税込単価: 34,191円～58,506円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シナノケンシ

5相角駆動マイクロステップドライバ&ステッピングモータセット CSA-UBシリーズ

通常価格(税別)： 17,482円 (税込価格：19,230円)

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シナノケンシ

コントローラ内蔵マイクロステップドライバ＆ステッピングモータセットCSA-UPシリーズ

通常価格(税別)： 20,979円 (税込価格：23,077円)

通常出荷日：3 日目～

【特長】・コントローラ1つで2台のモータが同時に駆動。・発振器（パルスジェネレ...

詳細情報を確認する

種類
セット品
電圧仕様
DC
電源
二相
制御方法
フォトカプラオープンコレクタ出力
駆動方式
ユニポーラ

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が46型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

コントローラのみ

モータ（CSA-UP28DAシリーズ）

*両軸タイプのみの寸法

モータ（CSA-UP42DAシリーズ）

*両軸タイプのみの寸法

モータ（CSA-UP56Dシリーズ）

*両軸タイプのみの寸法

モータ（CSA-UP42D1-Sシリーズ）

モータ（CSA-UP56D1-Sシリーズ）

*両軸タイプのみの寸法

製品仕様

電源電圧	DC24V±10 %
消費電流	4A Max
駆動方式	2相ユニポーラ定電流駆動
出力電流	2.0A/相 Max ピーク電流値（0～2.00A / 0.01A単位設定）
回転数	1～1,800 r/min ※ご使用になるモータの種類により最大速度（1,800 r/min）まで回転しない場合がある。製品選択の際には組合せとなるモータをご確認の上、トルク特性に余裕のある物をお選びください。
信号入力	1）モータ動作指示（運転／停止） 2）回転方向指定（CW／CCW） 3）速度設定切替（内部設定／外部アナログ）・失速検出用センサー入力 ※正論理／負論理を任意に設定可能 ※入力信号仕様 1）～3） Hレベル：OPEN（接続なし） Lレベル：0.8V以下 4）速度設定用アナログ入力 ※外付け可変抵抗器 20kΩ/直流電圧による設定 DC0～3.2V
信号出力	1）動作ステータス（回転中／停止中） 2）回転方向（CW／CCW） 3）アラーム ※正論理／負論理を任意に設定可能 ※出力信号仕様フォトカプラオープンコレクタ出力シンク電流20mA以下、 Hレベル：OPEN Lレベル：0.9V（シンク電流20mA時）
本体設定機能	1）電流設定 2）停止時の電流設定 3）パワーダウン開始時間設定 4）運転速度設定 5）加減速時間設定 6）動作モード設定 7）電圧入力の最小／最大速度設定 8）回転方向反転時の停止時間設定 9）失速検出センサーの回転数／検出範囲設定 10）ギヤ比設定（速度表示反映用）
本体表示機能	1）ステータスLED（回転中／停止中） 2）アラームLED（アラーム発生時） 3）MENU （各種設定項目番号） 4）MENUデータ（速度／各種設定データ／信号状態）
本体機能	1）自動加減速 2）失速検出 3）オートパワーダウン 4）設定記憶（EEPROM搭載） 5）キーロック機能
保護機能	1）電流ヒューズ : Typ 6.4A 普通溶断型 2）過熱保護 : 内部放熱板 75℃にてモータ停止＆アラームLED点灯
その他	RoHS指令適合ロック機能付きコネクタ
使用周囲温度	0 ～ +45℃ 凍結なきこと
使用湿度	85％以下結露なきこと
保存周囲温度	-10 ～ +60℃ 凍結なきこと
保存湿度	85％以下結露なきこと
雰囲気	腐食性ガス粉塵の無いこと水・油などが直接かからないこと
寸法	W70 × D33 × H90 mm
重量	0.19kg
取付方法	ネジ止め（取付金具）または DIN による ※DINレール取付金具は付属していない。

規格表

モデル	軸仕様	□サイズ［mm］	型番	定格電流［A/相］	最大静止トルク［N・m］	モータ長［mm］	モータ重量［kg］
2軸同時駆動スピードコントローラ & モータ2台セット	片軸	28.0	CSA-UT28DA1	1.0	0.055	32.0	0.11
		28.0	CSA-UT28DA3	1.0	0.116	51.5	0.19
		42.0	CSA-UT42D1	1.2	0.237	34.0	0.23
			CSA-UT42D2		0.341	40.0	0.29
			CSA-UT42D3		0.430	47.5	0.36
		56.4	CSA-UT56D1	2.0	0.678	42.0	0.51
			CSA-UT56D3		1.106	54.5	0.71
			CSA-UT56D5		1.876	77.5	1.11
		60.0	CSA-UT60D1	2.0	0.882	46.3	0.62
			CSA-UT60D3		1.341	55.8	0.88
			CSA-UT60D5		2.541	87.8	1.40
	両軸	28.0	CSA-UT28DA1D	1.0	0.055	32.0	0.11
		28.0	CSA-UT28DA3D	1.0	0.116	51.5	0.19
		42.0	CSA-UT42D1D	1.2	0.237	34.0	0.23
			CSA-UT42D2D		0.341	40.0	0.29
			CSA-UT42D3D		0.430	47.5	0.36
		56.4	CSA-UT56D1D	2.0	0.678	42.0	0.51
			CSA-UT56D3D		1.106	54.5	0.71
			CSA-UT56D5D		1.876	77.5	1.11
		60.0	CSA-UT60D1D	2.0	0.882	46.3	0.62
			CSA-UT60D3D		1.341	55.8	0.88
			CSA-UT60D5D		2.541	87.8	1.40

モデル	軸仕様	□サイズ［mm］	型番	定格電流［A/相］	許容トルク［N・m］	ギヤ比	出力軸許容回転数［r/min］	モータ長［mm］	モータ重量［kg］
2軸同時駆動スピードコントローラ & ギヤードモータ 2台セット	片軸ギヤード	42.0	CSA-UT42D1-SA	0.95	0.20	1:3.6	0～500	65.0	0.33
			CSA-UT42D1-SB		0.40	1:7.2	0～250
			CSA-UT42D1-SC		0.50	1:9	0～200
			CSA-UT42D1-SD		0.80	1:10	0～180
			CSA-UT42D1-SE		0.80	1:18	0～100
			CSA-UT42D1-SF		0.80	1:36	0～50
			CSA-UT42D1-SG		0.80	1:50	0～36
			CSA-UT42D1-SH		0.80	1:100	0～18
		60.0	CSA-UT56D1-SA	2.0	1.00	1:3.6	0～500	82.0	0.80
			CSA-UT56D1-SB		2.00	1:7.2	0～250
			CSA-UT56D1-SC		2.50	1:9	0～200
			CSA-UT56D1-SD		3.00	1:10	0～180
			CSA-UT56D1-SE		3.00	1:18	0～100
			CSA-UT56D1-SF		4.00	1:36	0～50
			CSA-UT56D1-SG		4.00	1:50	0～36
			CSA-UT56D1-SH		4.00	1:100	0～18
	両軸ギヤード	60.0	CSA-UT56D1D-SA	2.0	1.00	1:3.6	0～500	82.0	0.80
			CSA-UT56D1D-SB		2.00	1:7.2	0～250
			CSA-UT56D1D-SC		2.50	1:9	0～200
			CSA-UT56D1D-SD		3.00	1:10	0～180
			CSA-UT56D1D-SE		3.00	1:18	0～100
			CSA-UT56D1D-SF		4.00	1:36	0～50
			CSA-UT56D1D-SG		4.00	1:50	0～36
			CSA-UT56D1D-SH		4.00	1:100	0～18

使用例

アナログ入力でスピードを変化

設定速度や外部アナログ入力で任意にモータを回転させたい

2軸同時駆動スピードコントローラ＆ステッピングモータ2台セットCSA-UTシリーズ　使用例関連画像

（例）コンベア
正確な位置決めが不要な用途向け

型番リスト

表示件数

型番

角フランジ寸法

(mm)

最大静止トルク(範囲）

(N･m)

減速機

最大静止トルク【詳細】

(N･m)

軸仕様

許容トルク

(N･m)

ギヤ比

RoHS?

最小発注数量

28	~0.10	なし	0.055	片軸	-	-	10	1個
28	~0.10	なし	0.055	両軸	-	-	10	1個
28	0.11~1.00	なし	0.116	片軸	-	-	10	1個
28	0.11~1.00	なし	0.116	両軸	-	-	10	1個
42	0.11~1.00	なし	0.237	片軸	-	-	10	1個
42	-	あり	-	片軸ギヤード	0.2	3.6	10	1個
42	-	あり	-	片軸ギヤード	0.4	7.2	10	1個
42	-	あり	-	片軸ギヤード	0.5	9	10	1個
42	-	あり	-	片軸ギヤード	0.8	10	10	1個
42	-	あり	-	片軸ギヤード	0.8	18	10	1個
42	-	あり	-	片軸ギヤード	0.8	36	10	1個
42	-	あり	-	片軸ギヤード	0.8	50	10	1個
42	-	あり	-	片軸ギヤード	0.8	100	10	1個
42	0.11~1.00	なし	0.237	両軸	-	-	10	1個
42	0.11~1.00	なし	0.341	片軸	-	-	10	1個
42	0.11~1.00	なし	0.341	両軸	-	-	10	1個
42	0.11~1.00	なし	0.43	片軸	-	-	10	1個
42	0.11~1.00	なし	0.43	両軸	-	-	10	1個
56.4	0.11~1.00	なし	0.678	片軸	-	-	10	1個
60	-	あり	-	片軸ギヤード	1	3.6	10	1個
60	-	あり	-	片軸ギヤード	2.0	7.2	10	1個
60	-	あり	-	片軸ギヤード	2.5	9	10	1個
60	-	あり	-	片軸ギヤード	3	10	10	1個
60	-	あり	-	片軸ギヤード	3	18	10	1個
60	-	あり	-	片軸ギヤード	4	36	10	1個
60	-	あり	-	片軸ギヤード	4	50	10	1個
60	-	あり	-	片軸ギヤード	4	100	10	1個
56.4	0.11~1.00	なし	0.678	両軸	-	-	10	1個
60	-	あり	-	両軸ギヤード	1	3.6	10	1個
60	-	あり	-	両軸ギヤード	2.0	7.2	10	1個
60	-	あり	-	両軸ギヤード	2.5	9	10	1個
60	-	あり	-	両軸ギヤード	3	10	10	1個
60	-	あり	-	両軸ギヤード	3	18	10	1個
60	-	あり	-	両軸ギヤード	4	36	10	1個
60	-	あり	-	両軸ギヤード	4	50	10	1個
60	-	あり	-	両軸ギヤード	4	100	10	1個
56.4	1.01~2.00	なし	1.106	片軸	-	-	10	1個
56.4	1.01~2.00	なし	1.106	両軸	-	-	10	1個
56.4	1.01~2.00	なし	1.876	片軸	-	-	10	1個
56.4	1.01~2.00	なし	1.876	両軸	-	-	10	1個
60	0.11~1.00	なし	0.882	片軸	-	-	10	1個
60	0.11~1.00	なし	0.882	両軸	-	-	10	1個
60	1.01~2.00	なし	1.341	片軸	-	-	10	1個
60	1.01~2.00	なし	1.341	両軸	-	-	10	1個
60	2.01~	なし	2.541	片軸	-	-	10	1個
60	2.01~	なし	2.541	両軸	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

33,071円 ( 36,378円 )	3日目
34,155円31,422円 ( 34,564円 )	3日目
35,059円 ( 38,565円 )	3日目
36,144円 ( 39,758円 )	3日目
31,083円28,596円 ( 31,456円 )	3日目
44,705円41,128円 ( 45,241円 )	3日目
44,705円41,128円 ( 45,241円 )	3日目
44,705円41,128円 ( 45,241円 )	3日目
44,705円 ( 49,176円 )	3日目
47,532円43,729円 ( 48,102円 )	3日目
47,532円43,729円 ( 48,102円 )	3日目
50,183円46,168円 ( 50,785円 )	3日目
50,183円46,168円 ( 50,785円 )	3日目
32,167円 ( 35,384円 )	3日目
31,263円28,761円 ( 31,637円 )	3日目
32,348円29,760円 ( 32,736円 )	3日目
32,348円 ( 35,583円 )	3日目
33,252円 ( 36,577円 )	3日目
33,071円30,425円 ( 33,468円 )	3日目
46,649円 ( 51,314円 )	3日目
46,649円42,917円 ( 47,209円 )	3日目
46,649円42,917円 ( 47,209円 )	3日目
46,649円42,917円 ( 47,209円 )	3日目
49,476円45,517円 ( 50,069円 )	3日目
49,476円45,517円 ( 50,069円 )	3日目
52,127円47,956円 ( 52,752円 )	3日目
52,127円47,956円 ( 52,752円 )	3日目
34,155円31,422円 ( 34,564円 )	3日目
47,709円43,892円 ( 48,281円 )	15日目
47,709円43,892円 ( 48,281円 )	15日目
47,709円 ( 52,480円 )	3日目
47,709円43,892円 ( 48,281円 )	15日目
50,360円46,331円 ( 50,964円 )	15日目
50,360円46,331円 ( 50,964円 )	15日目
53,187円48,932円 ( 53,825円 )	15日目
53,187円48,932円 ( 53,825円 )	15日目
33,794円31,090円 ( 34,199円 )	3日目
34,878円32,087円 ( 35,296円 )	3日目
36,323円33,417円 ( 36,759円 )	3日目
37,227円34,248円 ( 37,673円 )	3日目
35,420円32,586円 ( 35,845円 )	3日目
36,504円33,583円 ( 36,941円 )	3日目
36,504円33,583円 ( 36,941円 )	3日目
37,408円34,415円 ( 37,857円 )	3日目
41,745円38,405円 ( 42,246円 )	3日目
42,830円39,403円 ( 43,343円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・コントローラ1つで2台のモータが同時に駆動。
・発振器（パルスジェネレータ）内蔵。
・全てのモータ動作を数値にて設定可能。
・2段階スピード設定機能搭載（内部設定値／外部アナログ入力）。
・回転速度：1〜1,800r/min、1r/min単位で設定ご使用になるモータの種類により最大速度（1,800r/min）まで回転しない場合があります。
・加減速設定：0〜99.99秒。
・電流設定:0〜2.00A。
・連続往復回転動作。
・失速検出機能（フィードバック入力時）。
・軽量コンパクト設計: W70XH90XD33mm,190g。
