三和コンベア

標準スクリュー羽根 B型

標準スクリュー羽根 B型
  • 羽根加工型式
    溶接継ぎ
  • 材質
    SS400

ご注意

  • 【出荷時寸法のご注意】
    運送中の振動等による縮代を考慮し、羽根形状にもよりますが、最低30ｍｍ以上の余裕をもって出荷いたします。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が22型番あります。
数量：

商品情報

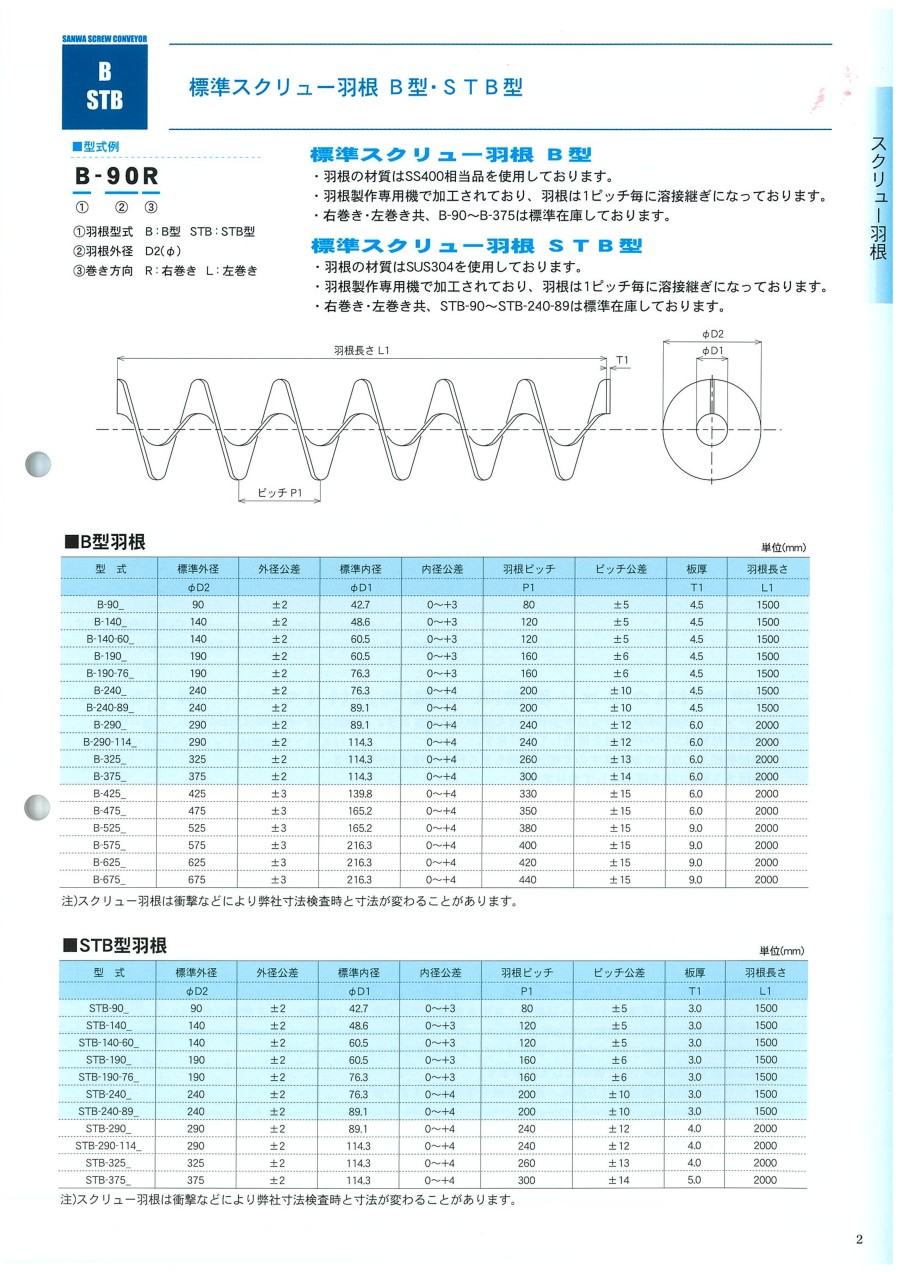

外形図

標準スクリュー羽根 B型 外形図

規格表

標準スクリュー羽根 B型 規格表

選定サポート情報

注文例

標準スクリュー羽根 B型 型式例

（1）羽根型式  B：B型 STB：STB型
（2）羽根外径  D2（φ）
（3）巻き方向  R：右巻き L：左巻き

型番リスト

表示件数
  • 1
    • 型番
    B-90L
    B-90R
    B-140-60L
    B-140-60R
    B-140L
    B-140R
    B-190-76L
    B-190-76R
    B-190L
    B-190R
    B-240-89L
    B-240-89R
    B-240L
    B-240R
    B-290-114L
    B-290-114R
    B-290L
    B-290R
    B-325L
    B-325R
    B-375L
    B-375R

    標準外径ΦD2

    (mm)

    巻き方向

    羽根ビッチP1

    (mm)

    標準内径ΦD1

    (mm)

    羽根長さL1

    (mm)

    		最小発注数量
    90
    左巻き
    80
    42.7
    1500
    1個
    90
    右巻き
    80
    42.7
    1500
    1個
    140
    左巻き
    120
    60.5
    1500
    1個
    140
    右巻き
    120
    60.5
    1500
    1個
    140
    左巻き
    120
    48.6
    1500
    1個
    140
    右巻き
    120
    48.6
    1500
    1個
    190
    左巻き
    160
    76.3
    1500
    1個
    190
    右巻き
    160
    76.3
    1500
    1個
    190
    左巻き
    160
    60.5
    1500
    1個
    190
    右巻き
    160
    60.5
    1500
    1個
    240
    左巻き
    200
    89.1
    1500
    1個
    240
    右巻き
    200
    89.1
    1500
    1個
    240
    左巻き
    200
    76.3
    1500
    1個
    240
    右巻き
    200
    76.3
    1500
    1個
    290
    左巻き
    240
    114.3
    2000
    1個
    290
    右巻き
    240
    114.3
    2000
    1個
    290
    左巻き
    240
    89.1
    2000
    1個
    290
    右巻き
    240
    89.1
    2000
    1個
    325
    左巻き
    260
    114.3
    2000
    1個
    325
    右巻き
    260
    114.3
    2000
    1個
    375
    左巻き
    300
    114.3
    2000
    1個
    375
    右巻き
    300
    114.3
    2000
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    28,899円
    ( 31,789円 )
    3日目
    29,899円
    ( 32,889円 )
    3日目
    29,626円26,663円
    ( 29,329円 )
    3日目
    29,626円
    ( 32,589円 )
    3日目
    29,626円
    ( 32,589円 )
    3日目
    29,626円
    ( 32,589円 )
    3日目
    32,788円29,509円
    ( 32,460円 )
    3日目
    32,788円
    ( 36,067円 )
    3日目
    32,788円
    ( 36,067円 )
    3日目
    32,788円
    ( 36,067円 )
    3日目
    35,165円31,648円
    ( 34,813円 )
    3日目
    35,165円
    ( 38,682円 )
    3日目
    35,165円31,648円
    ( 34,813円 )
    3日目
    35,165円31,648円
    ( 34,813円 )
    3日目
    68,295円
    ( 75,125円 )
    5日目
    68,295円61,465円
    ( 67,612円 )
    5日目
    68,295円61,465円
    ( 67,612円 )
    5日目
    68,295円61,465円
    ( 67,612円 )
    5日目
    92,025円82,822円
    ( 91,104円 )
    5日目
    92,025円82,822円
    ( 91,104円 )
    5日目
    101,512円91,360円
    ( 100,496円 )
    5日目
    101,512円91,360円
    ( 100,496円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・羽根の材質はSS400相当品を使用しております。
    ・羽根製作専用機で加工されており、羽根は1ピッチ毎に溶接継ぎになっております。
    ・右巻き、左巻き両方に対応しています。

    ご注意

    • 【出荷時寸法のご注意】
      運送中の振動等による縮代を考慮し、羽根形状にもよりますが、最低30ｍｍ以上の余裕をもって出荷いたします。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    標準スクリュー羽根 B型のレビュー
    4平均満足度：4.01件のレビュー
    スクリューコンベアの羽根
    4
    満足度：4.02019/07/16
    自社にて曲げをする時間がなく曲げ加工溶接までできているこちらの羽根を購入しました。 溶接、曲げ、ともに申し分ない品質でし...もっと読む
    4人が参考にしています。
    1件全て見る
