メカニカル部品技術窓口
絞り込み条件
未確定：候補が8型番あります。
軸穴径 d(φ)
~mm- 40
- 50
- 60
- 85
ユニット本体 材質
- ステンレス
- SUS304
- スチール
- SS400
表面処理
~mm- なし
シール部直径 SD(φ)
~mm- 40
- 50
- 60
- 85
CAD
- 2D
出荷日
- すべて
- 25日以内
両端軸受 オイルシール方式 FUO型
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 通常単価(税別)
- 26,640円～85,282円特別価格
- 税込単価
- 29,304円～93,810円特別価格
【特長】・駆動側、従動側に使用する軸受ユニットで、エンドプレート（ケーシング）...
詳細情報を確認する未確定：候補が8型番あります。
商品情報

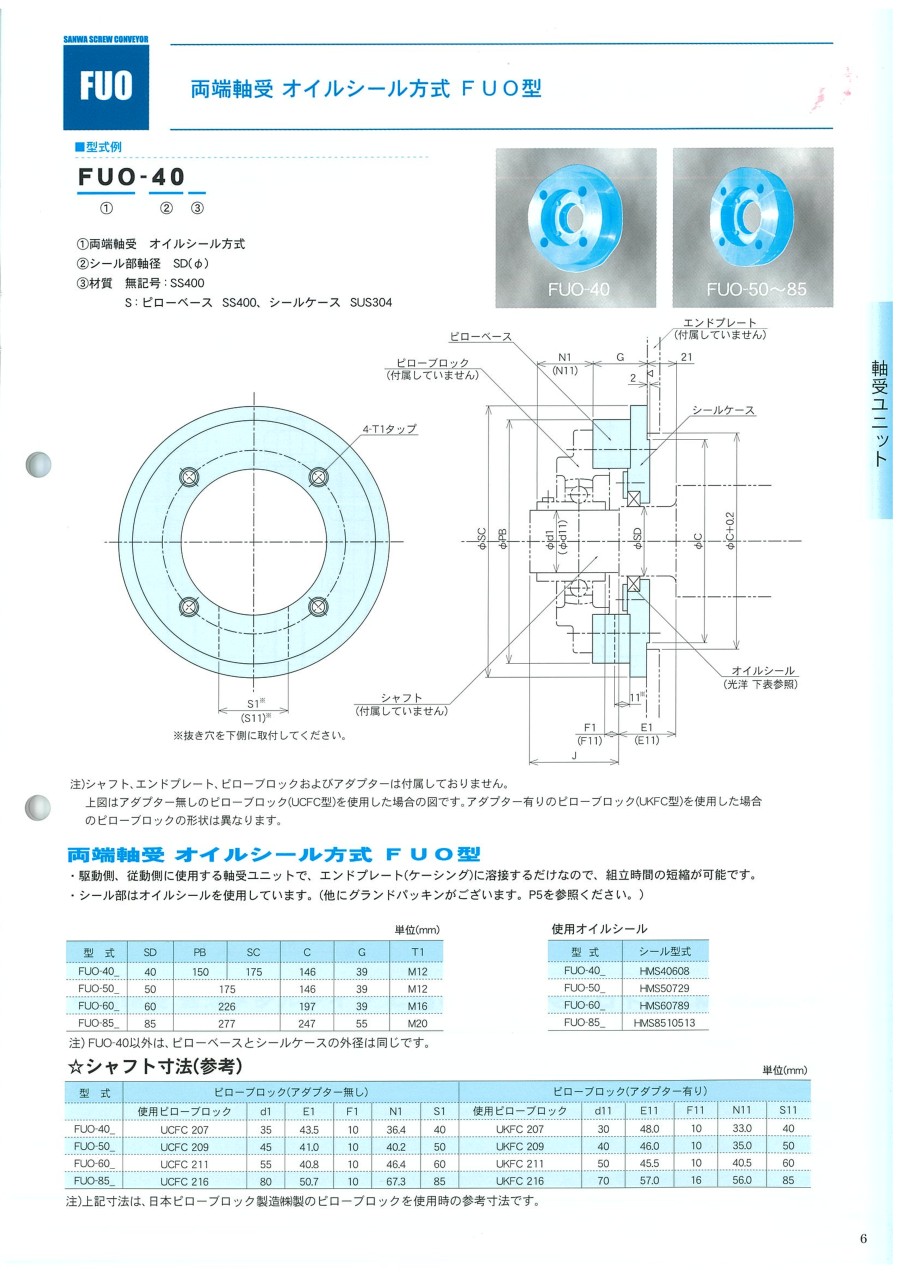

外形図
※抜き穴を下側に取付してください。
注） シャフト、エンドプレート、ピローブロックおよびアダプターは付属しておりません。
規格表
注）FUO-40以外は、ピローベースとシールケースの外径は同じです。
選定サポート情報
注文例
（1）両端軸受 オイルシール方式
（2）シール部軸径 SD（φ）
（3）材質 無記号：SS400
S：ピローベース SS400、シールケース SUS304
技術情報・設計アイデア
シャフト寸法（参考）
| 型式 | ピローブロック（アダプター無し） | ピローブロック（アダプター有り） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 使用ピローブロック | d1 | E1 | F1 | N1 | S1 | 使用ピローブロック | d11 | E11 | F11 | N11 | S11 | |
| FUO-40_ | UCFC 207 | 35 | 43.5 | 10 | 36.4 | 40 | UKFC 207 | 30 | 48.0 | 10 | 33.0 | 40 |
| FUO-50_ | UCFC 209 | 45 | 41.0 | 10 | 40.2 | 50 | UKFC 209 | 40 | 46.0 | 10 | 35.0 | 50 |
| FUO-60_ | UCFC 211 | 55 | 40.8 | 10 | 46.4 | 60 | UKFC 211 | 50 | 45.5 | 10 | 40.5 | 60 |
| FUO-85_ | UCFC 216 | 80 | 50.7 | 10 | 67.3 | 85 | UKFC 216 | 70 | 57.0 | 16 | 56.0 | 85 |
詳細情報
基本情報
【特長】
・駆動側、従動側に使用する軸受ユニットで、エンドプレート（ケーシング）に溶接するだけなので、組立時間の短縮が可能です。ステンレス品も取扱い。
・シール部はオイルシールを使用しています。
カタログ
商品担当おすすめ
両端軸受 オイルシール方式 FUO型のレビュー
この商品のレビューはありません
