銅管継手 フレアー式銅管用継手 フレアー式チーズ
- 通常単価(税別)
- 1,916円～20,011円
- 税込単価
- 2,108円～22,012円
【特長】・このタイプのジョイントは本体、ナットから構成された銅管のフレアー箇所...
詳細情報を確認する- 種類
- ティー
- 接続種類
- 管⇔管 差し込み式
- 材質
- 黄銅
- 最高使用圧力区分 (MPa)
- 2.0～7.0MPa
- 使用流体
- 水 / 空気 / 油
- 使用温度範囲 (℃)
- -20::150
- 最高使用圧力 (MPa)
- 6.86
- 継手種類
- フレアー式継手
- 適用管種類
- 銅管（冷媒用）
- 適用管材質
- 銅
未確定：候補が11型番あります。
商品情報
外形図
製品仕様
- 材質：黄銅製
| 寸法 | d | L | H |
|---|---|---|---|
| 6×6 | 6.2 | 60 | 30 |
| 6.35×6.35 | 6.55 | 60 | 30 |
| 8×8 | 8.2 | 62 | 31 |
| 9.52×9.52 | 9.7 | 72 | 36 |
| 10×10 | 10.2 | 72 | 36 |
| 12×12 | 12.2 | 80 | 40 |
| 12.7×12.7 | 12.9 | 80 | 40 |
| 15×15 | 15.2 | 92 | 46 |
| 15.88×15.88 | 16.1 | 92 | 46 |
| 19.05×19.05 | 19.25 | 106 | 53 |
| 22.22×22.22 | 22.5 | 120 | 60 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,916円 ( 2,108円 ) | 5日目 |
2,483円 ( 2,731円 ) | 5日目 |
2,528円 ( 2,781円 ) | 5日目 |
2,447円 ( 2,692円 ) | 5日目 |
2,447円 ( 2,692円 ) | 5日目 |
3,497円 ( 3,847円 ) | 5日目 |
4,890円 ( 5,379円 ) | 5日目 |
8,063円 ( 8,869円 ) | 5日目 |
8,627円 ( 9,490円 ) | 5日目 |
12,844円 ( 14,128円 ) | 5日目 |
20,011円 ( 22,012円 ) | 5日目 |
詳細情報
基本情報
【特長】
・このタイプのジョイントは本体、ナットから構成された銅管のフレアー箇所を本体とナットの部分（シート面）にて圧着し接続します。
・取付、取外しが簡単で狭い箇所においても容易にできソロバン玉リング式、くい込み式よりも耐振動性にすぐれております。
【用途】
・冷媒、高圧ガス等高圧用配管に最適です。

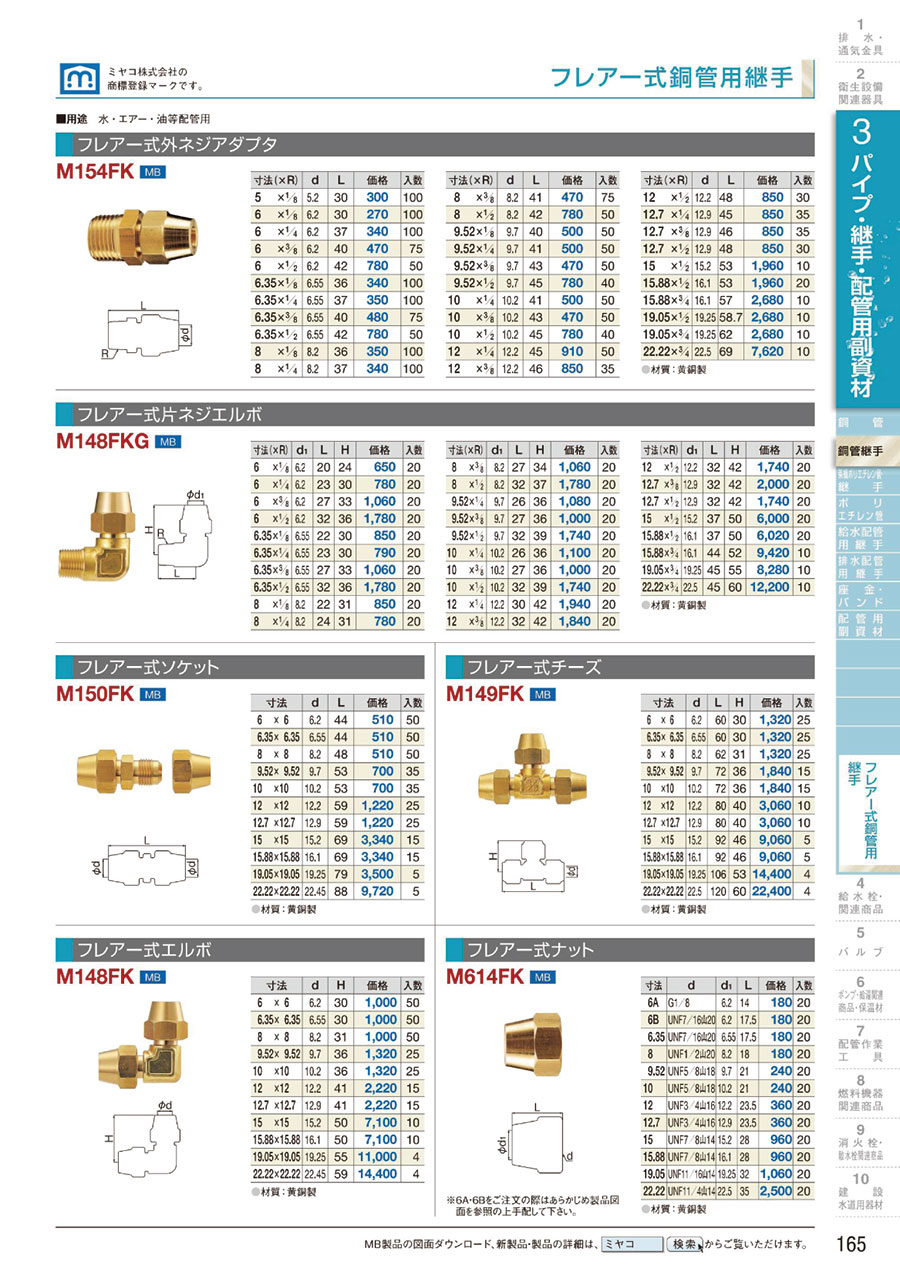

カタログ
