メカニカル部品技術窓口
絞り込み条件
未確定：候補が5型番あります。
適用管外径1 (inch)
~mm- 6.35
- 9.52
- 12.7
- 15.88
- 19.05
タイプ
~mm出荷日
- すべて
- 5日以内
フレアー式銅管用継手（冷媒対応品） ソケット
- 通常単価(税別)
- 1,083円～4,997円
- 税込単価
- 1,191円～5,497円
通常出荷日：5日目
【特長】・このタイプのジョイントは本体、ナットから構成され銅管のフレアー箇所を本体とナットの部分（シー...
詳細を確認
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
材質
黄銅製
使用圧力
下記に記載の圧力をご参考になり充分な安全率にてご使用ください。
最高使用圧力：6.86MPa（70kgf/cm2）
常用使用圧力：3.43MPa（35kgf/cm2）
使用温度
-20～+150℃
規格表
使用例
作業手順
（1）銅管をパイプカッターで直角に切断し、管の内外面のバリを取り除きフレアーナットをとおします。
（2）次に銅管の先端をフレアー工具で45°に拡げます。
（3）拡げた銅管の内面を本体のテーパーシート面に合わせフレアーナットを締付けます。ナットの締付けは最初は軽く徐々に締付けてください。
（2）次に銅管の先端をフレアー工具で45°に拡げます。
（3）拡げた銅管の内面を本体のテーパーシート面に合わせフレアーナットを締付けます。ナットの締付けは最初は軽く徐々に締付けてください。
注意・禁止事項
新冷媒には対応しておりません。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,204円 ( 1,324円 ) | 5日目 |
1,083円 ( 1,191円 ) | 5日目 |
1,938円 ( 2,132円 ) | 5日目 |
3,807円 ( 4,188円 ) | 5日目 |
4,997円 ( 5,497円 ) | 5日目 |
詳細情報
基本情報
【特長】
・このタイプのジョイントは本体、ナットから構成され銅管のフレアー箇所を本体とナットの部分（シート面）にて圧着し接続します
・取付、取外しが簡単で狭い箇所においても容易にできソロバン玉リング式、くい込み式よりも耐振動性にすぐれております
【用途】
・冷媒、高圧ガス等高圧用配管に最適です

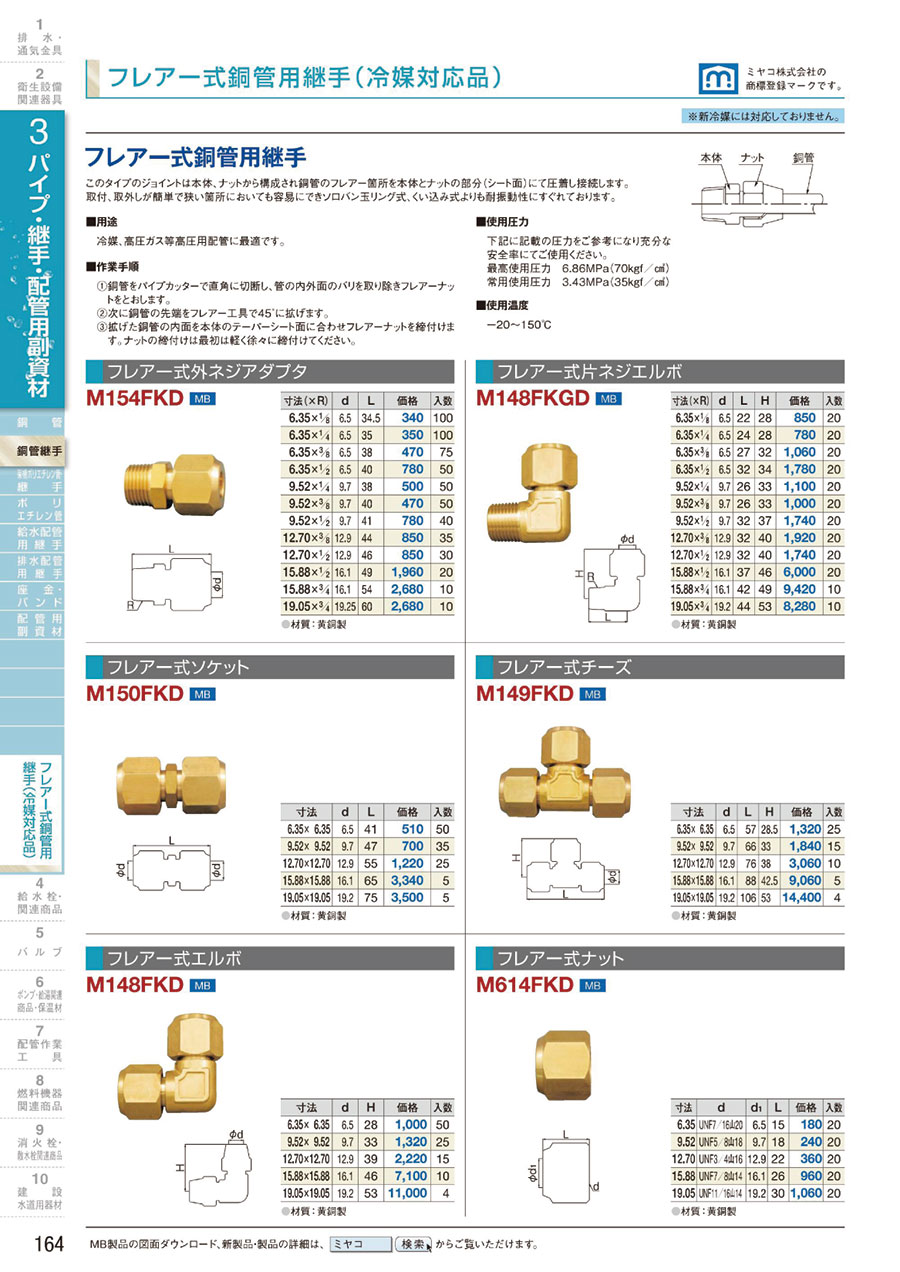

カタログ
