日本精器

フロースイッチ BN-13シリーズ

Name: フロースイッチ BN-13シリーズ
Brand: 日本精器
SKU: 221000823839
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 9,989円～14,899円

税込単価: 10,988円～16,389円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本精器

圧力スイッチ BNタイプ

通常価格(税別)： 6,250円 (税込価格：6,875円)

通常出荷日：在庫品1日目

ダイヤフラム式の誤動作の少ないフロースイッチ。【特長】・水を流し設定流量になる...

詳細情報を確認する

種類
フロースイッチ
出力方式
スイッチ
配管口の種類
めねじ
配管ねじの種類
RC
出力点数
1
流体の種類
清水
使用温度範囲 (℃)
5::60
耐圧力 (MPa)
1.0

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

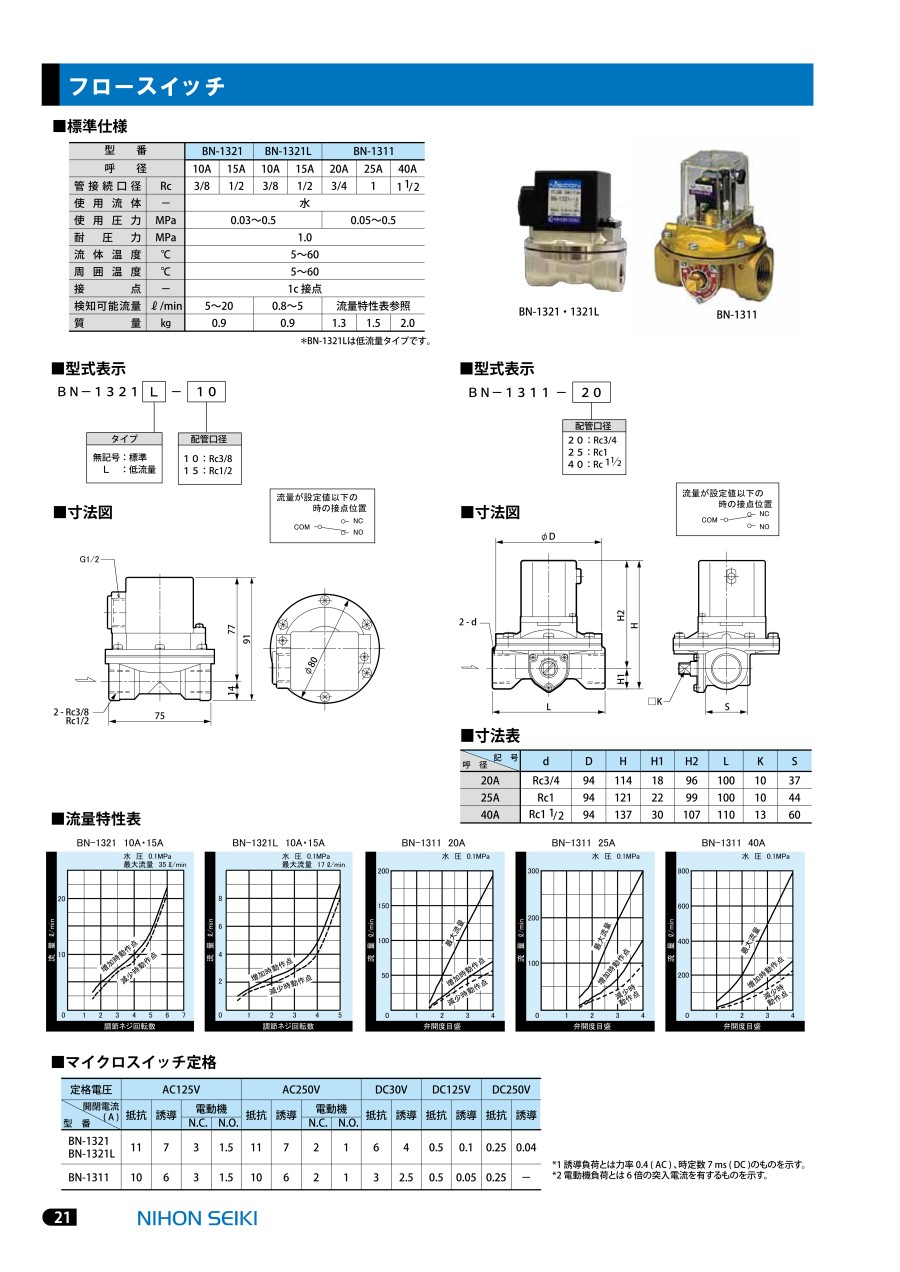

フロースイッチ BN-13の仕様

製品仕様

（単位：mm）

BN-1321／1321Lの外観

BN-1321／1321Lの寸法図

流量が設定値以下の時の接点位置

タイプ

無記号：標準
L：低流量

配管口径

10：Rc3/8
15：Rc1/2

製品仕様

BN-1311の外観

BN-1311の寸法図

流量が設定値以下の時の接点位置

配管口径

20：Rc3/4
25：Rc1
40：Rc11/2

呼径	記号
呼径	d	D	H	H1	H2	L	K	S
20A	Rc3/4	94	114	18	96	100	10	37
25A	Rc1	94	121	22	99	100	10	44
40A	Rc1 1/2	94	137	30	107	110	13	60

製品仕様

型番		BN-1321		BN-1321L		BN-1311
呼径		10A	15A	10A	15A	20A	25A	40A
管接続口径	Rc	3/8	1/2	3/8	1/2	3/4	1	1 1/2
使用流体	-	水
使用圧力	MPa	0.03～0.5				0.05～0.5
耐圧力	MPa	1.0
流体温度	℃	5～60
周囲温度	℃	5～60
接点	-	1c接点
検知可能流量	l/min	5～20		0.8～5		流量特性表参照
質量	kg	0.9		0.9		1.3	1.5	2.0

※BN-1321Lは低流量タイプです。

流量特性表

BN-1321（10A・15A）の流量特性表

BN-1321L（10A・15A）の流量特性表

BN-1311（20A）の流量特性表

BN-1311（25A）の流量特性表

マイクロスイッチ定格

定格電圧	AC125V				AC250V				DC30V		DC125V		DC250V
型番	開閉電流（A）
	抵抗	誘導	電動機		抵抗	誘導	電動機		抵抗	誘導	抵抗	誘導	抵抗	誘導
	抵抗	誘導	N.C.	N.O.	抵抗	誘導	N.C.	N.O.	抵抗	誘導	抵抗	誘導	抵抗	誘導
BN-1321 BN-1321L	11	7	3	1.5	11	7	2	1	6	4	0.5	0.1	0.25	0.04
BN-1311	10	6	3	1.5	10	6	2	1	3	2.5	0.5	0.05	0.25	-

※1誘導負荷とは力率0.4（AC）、時定数7ms（DC）のものを示す。
※2電動機負荷とは6倍の突入電流を有するものを示す。

※上記以外の製品情報につきましては、カタログを参照してください。

型番リスト

表示件数

型番

BN-1311-20

BN-1321-10

検知可能流量範囲（最大値）

(L/min)

配管ねじの呼び

使用圧力

(MPa)

検知可能流量

(L/min)

トラスココード

接点容量

最小発注数量

100～500未満	3/4	0.05～0.5	10～50(圧力0.1MPa時)	138-4635	1ｃ接点、AC125V・250V:10A、DC125V:0.5A、DC250V:0.25A	1個
10～50未満	3/8	0.03～0.5	5～20(圧力0.1MPa時)	138-4619	1ｃ接点、AC125V・250V:11A、DC125V:0.5A、DC250V:0.25A	1個

通常単価(税別) (税込単価)	通常出荷日

14,899円 ( 16,389円 )	在庫品1日目当日出荷可能
9,989円 ( 10,988円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ダイヤフラム式の誤動作の少ないフロースイッチ。
【特長】
・水を流し設定流量になるとマイクロスイッチがONになる。
・ダイヤフラム式で誤動作が少ない。
・50L/minまでの流量に対応出来る。
【用途】
・冷却水が断水した時に信号を出し、機器を保護する。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

日本精器
圧力スイッチ BNタイプ
接点容量が大きく構造が簡単な圧力スイッチです。配管サイズは1/8、3/8です。
SMC
ダイヤフラム式フロースイッチ IFW5シリーズ
小流量（1l/min）の設定が可能です。設定が容易で、カバーを取り外さなくても、ドライバで外部から簡単に設定ができます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フロースイッチ BN-13シリーズのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

生産設備品付帯のドレンパン水位管理に使用

満足度：5.02019/07/24

生産設備品付帯の循環冷却水用ドレンパンに対する結露水の水位管理に使用しています。期待通りの精度、使い勝手で満足度が高かっ...もっと読む

1人が参考にしています。
