基本情報

母材上部からの圧入方式になりスペーサー高さが確実に得られる。
【特長】
・独自の首下形状により1.0mm厚以上のアルミ、スチール母材に圧入でき、高い取付強度が得られる。
・母材上部からの圧入方式になりますのでスペーサー高さが確実に得られる。
・高さ寸法にバリエーションあり。
・ニッケルメッキ処理を行っているので、電子部品の取り付けにも適している。
【用途】
・基盤の高さ調整用にボスが不要。
・OA機器シャーシのプリント基板留めが必要な部位に、複数のスペーサーを同時圧入が可能。
・基盤と板金の取り付けの際に使用。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

商品情報

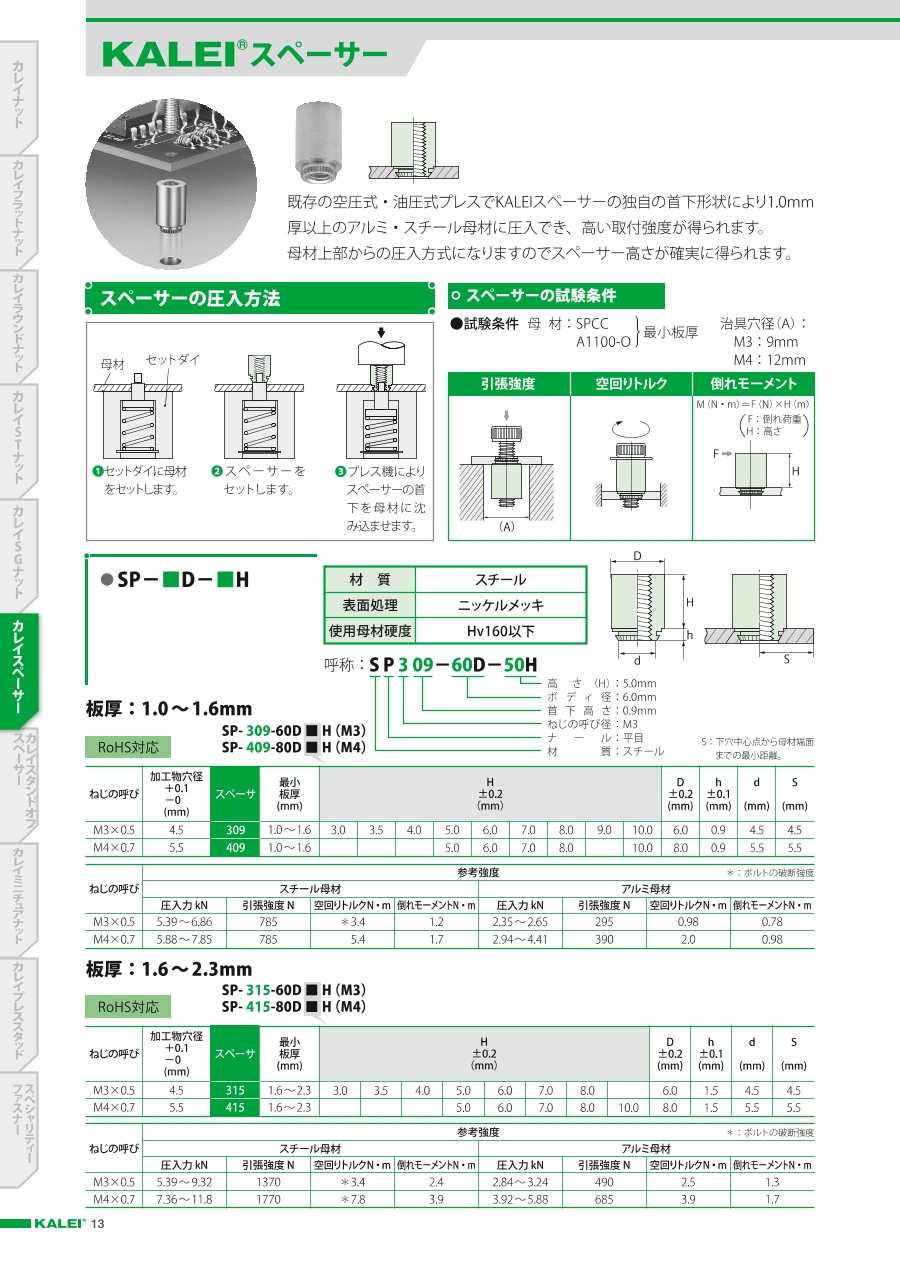

スペーサー（SP-□D-□H）の特長

ヘキサナット寸法図

材質	スチール
表面処理	ニッケルメッキ
使用母材硬度	Hv160以下

各呼称

板厚:1.6～2.3mm

ねじの呼び	加工物穴径 +0.1 -0 (mm)	スペーサ	最小板厚 (mm)	H ±0.2 (mm)								D ±0.2 (mm)	h ±0.1 (mm)	d (mm)	S (mm)
M3×0.5	4.5	315	1.6～2.3	3.0	3.5	4.0	5.0	6.0	7.0	8.0		6.0	1.5	4.5	4.5
M4×0.7	5.5	415	1.6～2.3				5.0	6.0	7.0	8.0	10.0	8.0	1.5	5.5	5.5

ねじの呼び	参考強度 ※ : ボル卜の破断強度
	スチール母材				アルミ母材
	圧入カkN	引張強度N	空回り卜ルクN・m	倒れモーメントN・m	圧入カkN	引張強度N	空回りトルクN・m	倒れモーメントN・m
M3×0.5	5.39～9.32	1370	*3.4	2.4	2.84～3.24	490	2.5	1.3
M4×0.7	7.36～11.8	1770	*7.8	3.9	3.92～5.88	685	3.9	1.7

スペーサーの圧入方法

1.セットダイに母材をセットする。

2.スペーサーをセット。

3.プレス機によりスペーサーの首下を母材に沈みこませる。

開発秘話
