カレイナット（ステンレス母材用）SS-SS
未確定：候補が8型番あります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
178円 ( 196円 ) | 在庫品1日目当日出荷可能 |
323円 ( 355円 ) | 在庫品1日目当日出荷可能 |
297円 ( 327円 ) | 在庫品1日目当日出荷可能 |
363円 ( 399円 ) | 在庫品1日目当日出荷可能 |
205円 ( 226円 ) | 在庫品1日目当日出荷可能 |
337円 ( 371円 ) | 在庫品1日目当日出荷可能 |
273円 ( 300円 ) | 在庫品1日目当日出荷可能 |
312円 ( 343円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
圧入方式で薄板や溶接不向きな母材にナットを取り付けるプレスナット。
【特長】
・首下のナール部により、高い取付強度が得られるプレスナット。
・既存の空圧式・油圧式プレスでステンレス母材で薄板、小さな端面距離の母材等に。
・ナットの首下部分は独自の形状（ナール、溝部）をしており高い取付強度が得られる。
・溶接ナット等のスパッタ処理等の後処理が不要。
【用途】
・HV200以下のSUS304材に取り付け可能、板金にナットを取り付けたい場合に使用される。
・強固なねじ山が得られるため電機筐体、盤関連、計測器等様々な筐体に使用されている。
・溶接ナットが難しいところにも使用が可能。
商品情報
ステンレス母材に圧入取付できるステンレス製カレイナット
外形図
- 通信機器筐体の機器取り付け用めねじ、発電機筐体の外板取り付け用めねじ等、旧工法の溶接ナットからの切り替え使用で、取り付け後のスパッタ除去等が不要。
- 比較的硬度が高いステンレス母材（Hv200以下）に圧入取り付けが出来る製品。
製品仕様
| 材質 | ステンレス(マルテンサイト系) |
|---|---|
| 表面処理 | 不動態化処理 |
| 使用母材硬度 | Hv200以下 |
寸法
寸法図
- ナット上面の2点刻印が目印。
- S下穴中心点から母材端面までの最小距離
SS■-■-SS
| ねじの呼び M | 加工物 穴径 (mm) | カレイナット No.■-■ | 最小 板厚 (mm) | B (mm) | H (mm) | h (mm) | S (mm) | 参考強度(SUS304母材) | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 圧入力 kN | 押し込み強度 N | 使用トルク N・m | |||||||||
| M3×0.5 | 4.5 | +0.08 | 3-09 | 1.0 | 5.5 | 3.0 | 0.9 | 4.5 | 6.0～8.0 | 400 | 3.0 |
| 0 | 3-15 | 1.6 | 3.6 | 1.5 | 7.0～10.0 | 1000 | |||||
| M4×0.7 | 5.5 | +0.08 | 4-09 | 1.0 | 7.0 | 3.2 | 0.9 | 5.5 | 7.0～10.0 | 550 | 5.0 |
| 0 | 4-15 | 1.6 | 3.8 | 1.5 | 10.0～14.0 | 1200 | |||||
| M5×0.8 | 6.5 | +0.1 | 5-09 | 1.0 | 8.0 | 4.0 | 0.9 | 6.5 | 9.0～12.0 | 600 | 15.0 |
| 0 | 5-15 | 1.6 | 4.6 | 1.5 | 14.0～18.0 | 1500 | |||||
| M6×1.0 | 8.0 | +0.1 | 6-09 | 1.0 | 10.0 | 5.0 | 0.9 | 8.0 | 12.0～16.0 | 650 | 25.0 |
| 0 | 6-15 | 1.6 | 5.6 | 1.5 | 17.0～22.0 | 1800 | |||||
開発秘話
お客様のニーズに応えるべく、今まで培ってきた設計ノウハウと生産技術を組み合わせ、商品開発を進めています。
お客様のご要望にお答えできる製品を提案していきます。

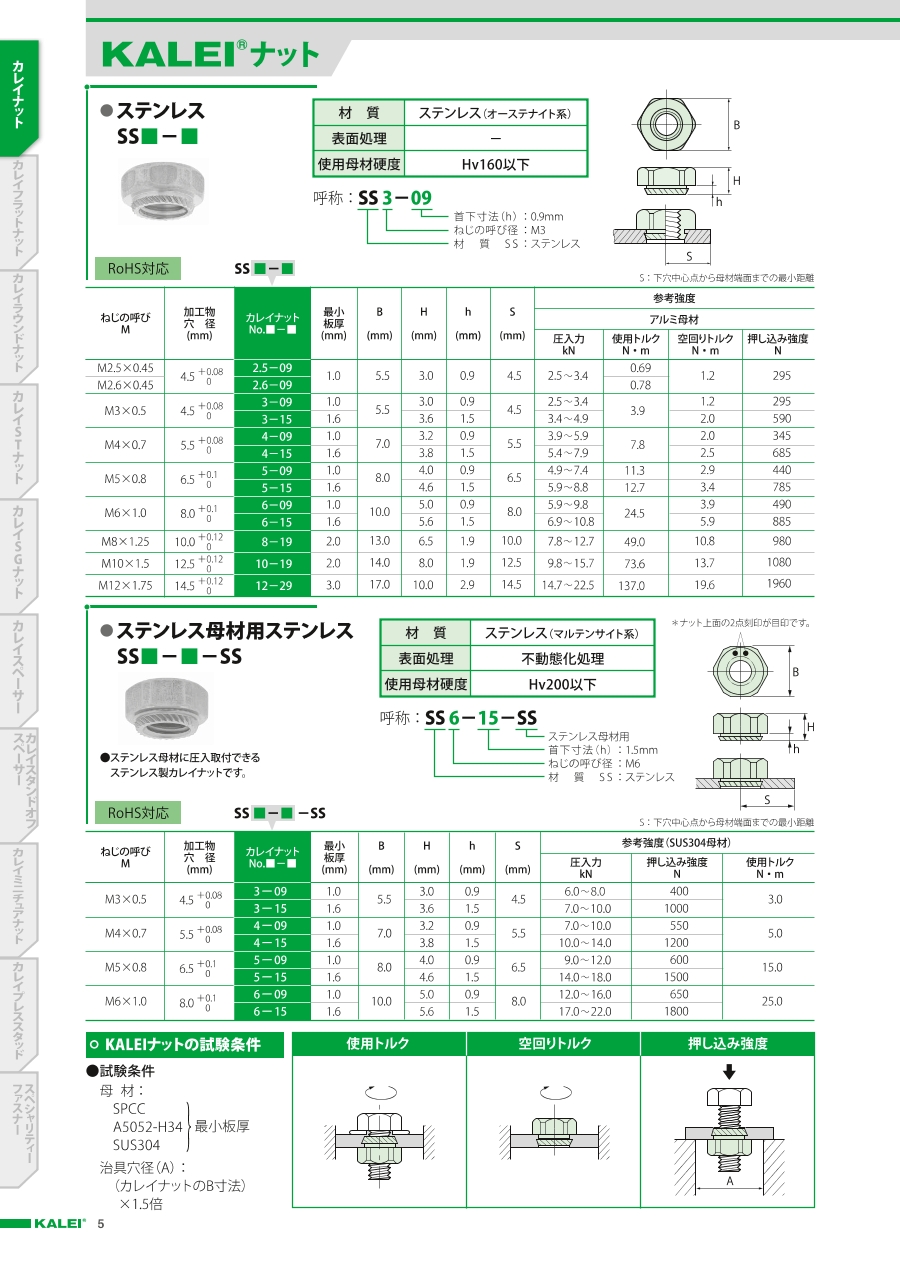

カタログ
商品担当おすすめ
カレイナット（ステンレス母材用）SS-SSのレビュー
薄板の板金の製品に使用
3
3.02019/06/12
ステンレス製のカレイナットでも母材がステンレス用の物とそうでない物があることを知りステンレス母材用を間違えずに使用するこ...もっと読む
1人が参考にしています。
製品のカバー取り付けのネジ座としています
4
4.02023/10/25
製作を依頼されたステンレス製品のカバーを取り付ける際にネジ座として使用しています。顧客先からの図面で指示されていたので、...もっと読む
0人が参考にしています。
板金のナット加工
5
5.02020/03/25
板金部品に使用。どうしてもナットを手で入れるスペースがないので、
カレイナットを仕込んでおきます。空回りもなく、安心して...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q加工物穴径/最小板厚/圧入する端面寸法はどのようにすればよい？
A
製品によって異なります。詳細は別紙表をご参照願います。
