フランジ側のワーク下穴径が大きめの場合に有効。
【特長】
・ステンーステンリベット。フランジ側のワーク材質が軟材質の場合や下穴径が大きい場合に最適。
・軽量な締結工具にて作業をするため、長時間の作業でも負担にならない。
・溶接工法のようにスパッタ処理等もなく、締結後の後処理が不要。
・火花やチリが発生しない作業環境に優しい締結方法。組み立てラインの自動化にも優れる。
【用途】
・母材がステンレス材を使用部位に良く使われ、特に屋外や水まわりに多く使われる。
・住宅建材、太陽光発電装置、空調機器ショーケースなど。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

商品情報

POPオープンタイプリベット SSD SSBS/LFの特長

スタンダード

	材質	表面処理
リべットボディ	ステンレス(SUS305相当)	-
マンドレル	ステンレス	-

寸法

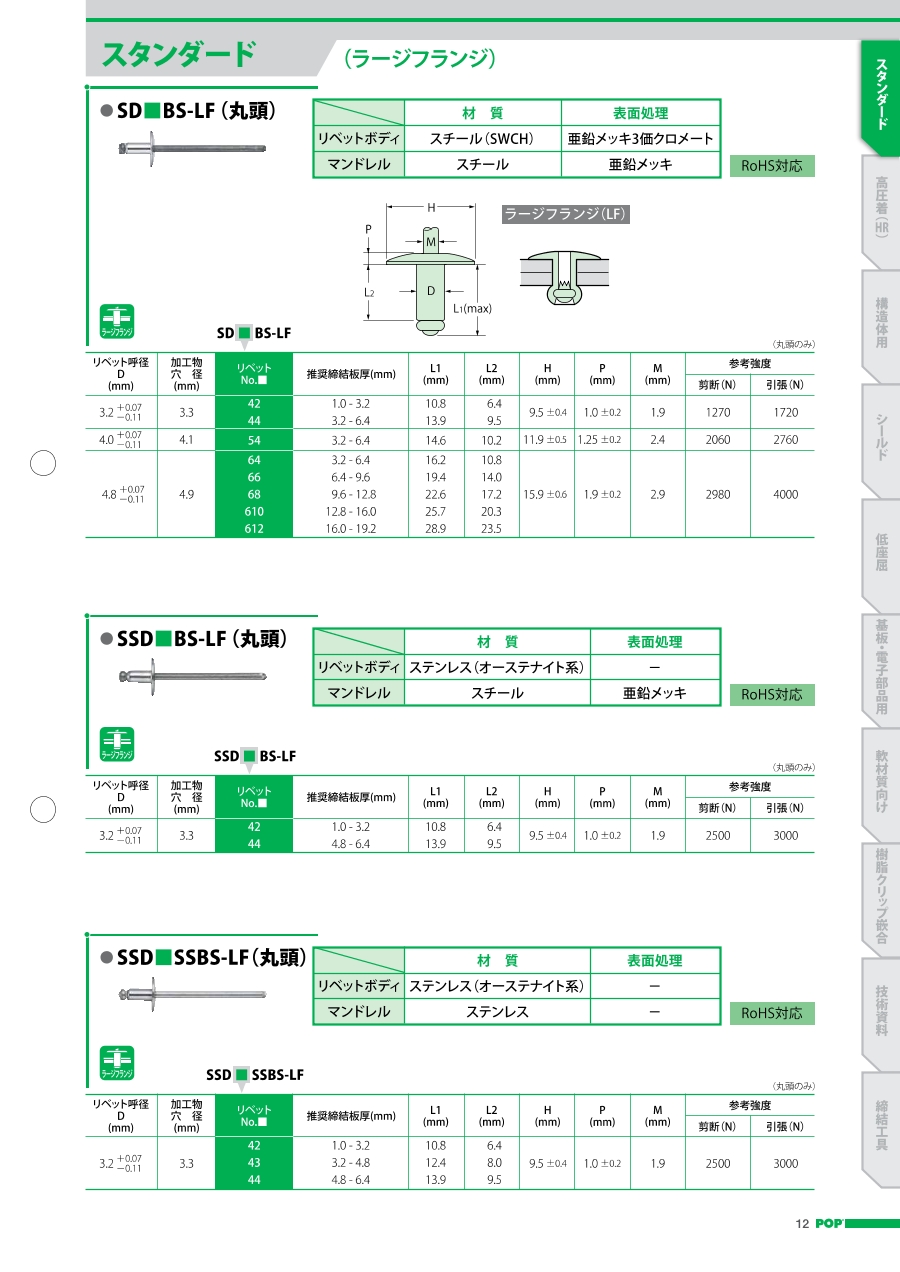

寸法図

リべット呼径 D (mm)		加工物穴径 (mm)	リべット No.□	推奨締結板厚(mm)	L₁ (mm)	L₂ (mm)	H (mm)	P (mm)	M (mm)	参考強度
リべット呼径 D (mm)		加工物穴径 (mm)	リべット No.□	推奨締結板厚(mm)	L₁ (mm)	L₂ (mm)	H (mm)	P (mm)	M (mm)	剪断（N)	引張(N)
3.2	+0.07 -0.11	3.3	42 43 44	1.0-3.2 3.2-4.8 4.8-6.4	10.8 12.4 13.9	6.4 8.0 9.5	9.5±0.4	1.0±0.2	1.9	2500	3000

開発秘話

お客様のニーズに応えるべく、今まで培ってきた設計ノウハウと生産技術を組み合わせ、商品開発を進めています。
お客様のご要望にお答えできる製品を提案していきます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ポップリベット・ファスナー
POPオープンタイプリベット SSD SSBS
ポップリベット・ファスナー
ポップリベットラージフランジリベット AD-ABS-LF（アルミ-アルミ）
ポップリベット・ファスナー
POPシールドタイプリベット SSD SSH

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ポップリベットラージフランジリベット SSD-SSBS-LFのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q締結方法はどうすればよいですか？

専用の手動/電動/空油圧TOOLがございます。使用頻度にあわせて選定してください。

Qリベットは取り外しできるの？

取り外しが必要な場合は、リベットのフランジ部をドリル等（取り外し工具ございます）で削り落としてください。
