鉄	3.2	-	1.6～3.2	11.6	バラ(1個から購入可能)	10	1個
鉄	3.2	-	3.2～4.8	13.2	箱・パック	10	1パック 1000個入り
鉄	4	-	2.2～3.2	12.8	バラ(1個から購入可能)	10	1個
鉄	4	-	4.8～6.4	16.0	箱・パック	10	1パック 1000個入り

通常単価(税別) (税込単価)	通常出荷日

236円 ( 260円 )	在庫品1日目当日出荷可能
23,696円21,326円 ( 23,459円 )	1日目
270円 ( 297円 )	1日目
49,346円44,411円 ( 48,852円 )	1日目

詳細情報

基本情報
商品情報

基本情報

片側作業で簡単・迅速に複数母材が締結できるリベットです。
締結には、手動、電動式、エアー式の専用工具を使用します。

商品情報

一部、下記の規格表に掲載されていても取扱いがなく、「仕様・寸法の指定」で選択できないサイズがございますのでご注意ください

オープンタイプリベットSSKBSの特長

一般締結用

様々な部位で使用される最も一般的なスタンダードタイプ。

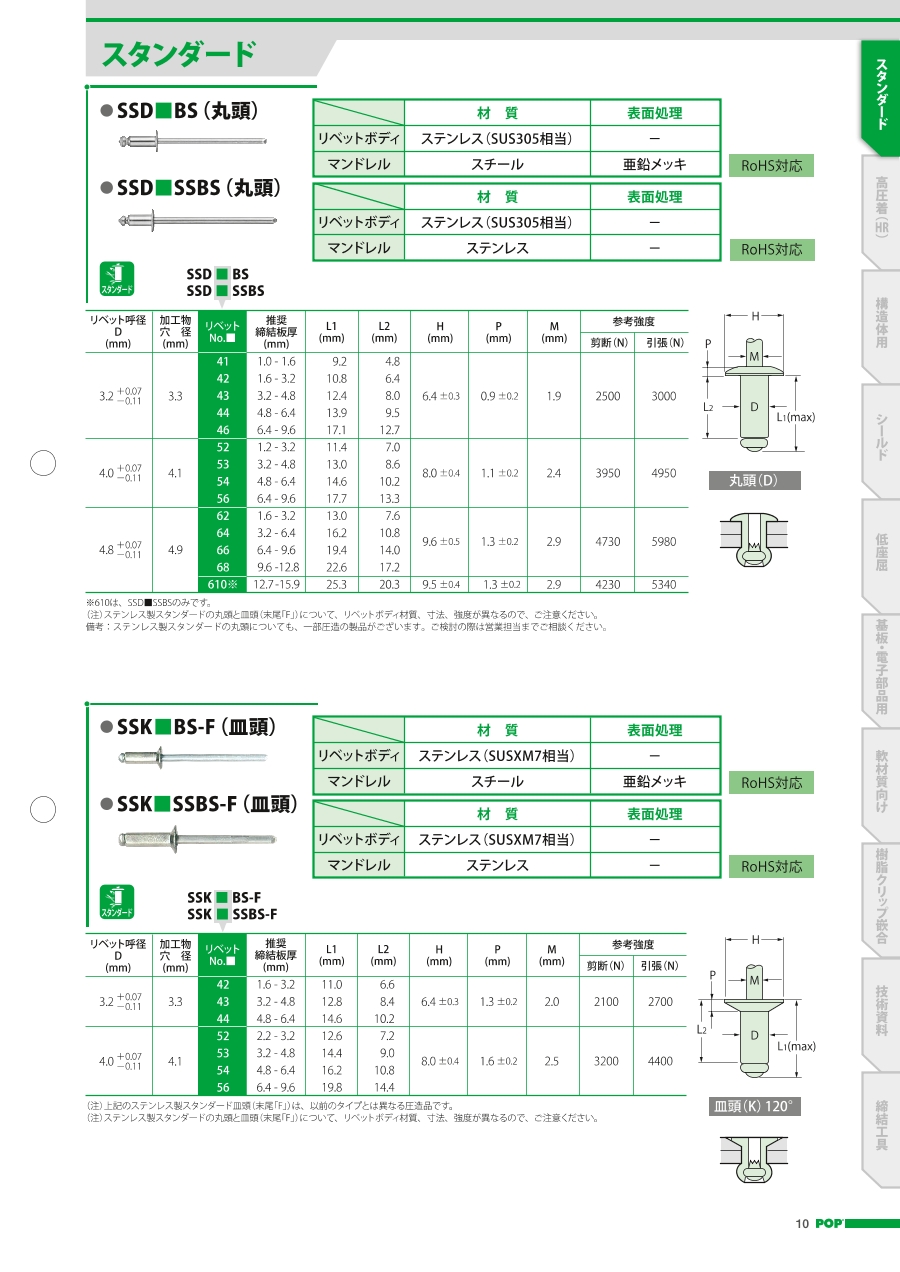

オープンタイプリベットSSKBSの外形図と寸法

一部、下記の規格表に掲載されていても取扱いがなく、「仕様・寸法の指定」で選択できないサイズがございますのでご注意ください。

※「リベットNo.」は「SSD□BS」「SSK□BS」の「□」に該当します。

リベット呼径 D (mm)		加エ物穴　径 (mm)	リベット No.□	推奬締結板厚(mm)	L1 (mm)	L2 (mm)	H (mm)	P(mm)	M (mm)	参考強度
リベット呼径 D (mm)		加エ物穴　径 (mm)	リベット No.□	皿頭	皿頭	皿頭	H (mm)	皿頭	M (mm)	剪断(N)	引張(N)
3.2	+0.07	3.3	41 42 43 44 46	－ 1.6-3.2 3.2-4.8 4.8-6.4 －	－ 11.6 13.2 14.7 －	－ 7.2 8.8 10.3 －	6.4±0.3	0.8±0.2	1.9	2500	3000
3.2	-0.11	3.3	41 42 43 44 46	－ 1.6-3.2 3.2-4.8 4.8-6.4 －	－ 11.6 13.2 14.7 －	－ 7.2 8.8 10.3 －	6.4±0.3	0.8±0.2	1.9	2500	3000
4.0	+0.07	4.1	52 53 54 56	2.2-3.2 3.2-4.8 4.8-6.4 6.4-9.6	12.8 14.4 16.0 19.1	8.4 10.0 11.6 14.7	8.0±0.4	1.4±0.2	2.4	3950	4950
4.0	-0.11	4.1	52 53 54 56	2.2-3.2 3.2-4.8 4.8-6.4 6.4-9.6	12.8 14.4 16.0 19.1	8.4 10.0 11.6 14.7	8.0±0.4	1.4±0.2	2.4	3950	4950
4.8	+0.07	4.9	62 64 66 68	－－－－	－－－－	－－－－	9.6±0.5	－	2.9	4730	5980
4.8	-0.11	4.9	62 64 66 68	－－－－	－－－－	－－－－	9.6±0.5	－	2.9	4730	5980

ポップリベットの片側締結工法

ポップリベットの締結工程

ポップリベットの片側締結工法は、従来工法であるスポット溶接、アーク溶接等の溶接工法、タッピングビス工法等と比較すると、初心者でも簡単にスピーディーな組み立て作業が可能となり、コストダウンに貢献。

ポップリベットの締結方法

1.リベットをリベットツールにセットする
2.ワークの下穴にリベットを差し込む
3.ワークにリベットを密着させツールのトリガを引く
4.締結完了

ポップリベットの選定方法

ポップリベットの選定は、ワークの条件と要求仕様に応じてご検討ください。
正しい締結を得るために、実際に使用するワークそれぞれの材質、板厚、下穴径等の条件を確認の上、締結に求める強度、機能、耐食性等の仕様に応じたポップリベットの選定を行ってください。

ポップリベットの品名について

ポップリベットの品名にはそれぞれの仕様（リベットボディとマンドレルの材質、フランジ形状、リベット呼径、推奨締結板厚）を意味する記号や数字が付けられている。

ポップリベット各部の名称

参考例: AD42ABSの場合

ポップリベットの形状について

オープンリベット

シールドリベット

丸頭（D）

皿頭（K）

ラージフランジ（LF）

丸頭（D）

皿頭（K）

注意・禁止事項

（a）、（b）、（c）のように傾いたまま、浮いたまま、部品を圧着させずに作業をすると、締結不良の恐れがありますのでご注意ください。

操作時にツールをこじって作業をするとマンドレル部が曲がり、リベットの締結不良やツール故障の原因となりますのでご注意ください。

ポップリベットの採用例

ポップリベットは、輸送用機器、電気・電子部品、住宅建材、その他一般機器等様々な分野で役に立っている。

フューエルリッドヒンジ
リベット: 高圧着

配電盤筐体
リベット: 構造体用

トラック架装ラッシングレール
リベット: 構造体用
