POP TLタイプリベット AD TL【1～1000個入り】



軟材質用

締結時にボディが複数方向にワイドに広がり、軟材質ワークの締結に適している。

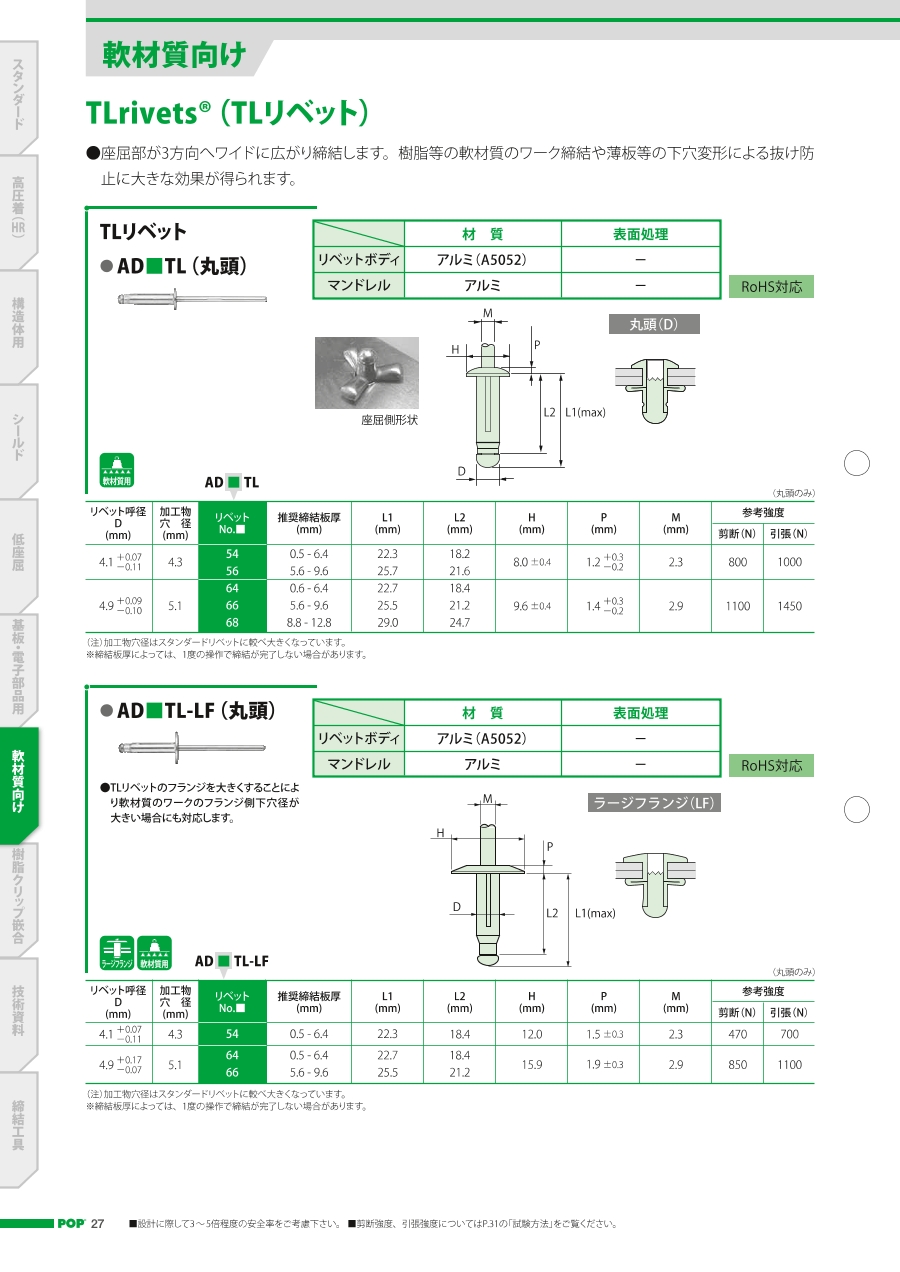

TLタイプリベットADTLの外形図と寸法

(丸頭のみ)

(注)加工物穴径はスタンダードリベットに較べ大きくなっています。

ポップリベットの片側締結工法

ポップリベットの締結工程

ポップリベットの片側締結工法は、従来工法であるスポット溶接、アーク溶接等の溶接工法、タッピングビス工法等と比較すると、初心者でも簡単にスピーディーな組み立て作業が可能となり、コストダウンに貢献。

ポップリベットの締結方法

• 1.リベットをリベットツールにセットする
• 2.ワークの下穴にリベットを差し込む
• 3.ワークにリベットを密着させツールのトリガを引く
• 4.締結完了

ポップリベットの選定方法

ポップリベットの選定は、ワークの条件と要求仕様に応じてご検討ください。
正しい締結を得るために、実際に使用するワークそれぞれの材質、板厚、下穴径等の条件を確認の上、締結に求める強度、機能、耐食性等の仕様に応じたポップリベットの選定を行ってください。

ポップリベットの品名について

ポップリベットの品名にはそれぞれの仕様（リベットボディとマンドレルの材質、フランジ形状、リベット呼径、推奨締結板厚）を意味する記号や数字が付けられている。

ポップリベット各部の名称

参考例: AD42ABSの場合

ポップリベットの形状について

丸頭（D）

皿頭（K）

ラージフランジ（LF）

丸頭（D）

皿頭（K）



注意・禁止事項

（a）、（b）、（c）のように傾いたまま、浮いたまま、部品を圧着させずに作業をすると、締結不良の恐れがありますのでご注意ください。

操作時にツールをこじって作業をするとマンドレル部が曲がり、リベットの締結不良やツール故障の原因となりますのでご注意ください。

ポップリベットの採用例

ポップリベットは、輸送用機器、電気・電子部品、住宅建材、その他一般機器等様々な分野で役に立っている。

フューエルリッドヒンジ
リベット: 高圧着

配電盤筐体
リベット: 構造体用

トラック架装ラッシングレール
リベット: 構造体用
