アルミニウム	3.2	-	-	1.0～3.2	10.8	-	10	1パック 1000個入り
アルミニウム	3.2	-	-	3.2～6.4	13.9	-	10	1パック 1000個入り
アルミニウム	4	-	-	3.2～6.4	14.6	810-9030	10	1個
アルミニウム	4.8	-	-	3.2～6.4	16.2	-	10	1パック 500個入り
アルミニウム	4.8	-	-	6.4～9.6	19.4	-	10	1個
アルミニウム	4.8	-	-	9.6～12.8	22.6	-	10	1パック 500個入り

通常単価(税別) (税込単価)	通常出荷日

15,954円14,358円 ( 15,794円 )	1日目
17,702円 ( 19,472円 )	1日目
237円 ( 261円 )	1日目
14,169円 ( 15,586円 )	1日目
252円 ( 277円 )	在庫品1日目当日出荷可能
17,711円 ( 19,482円 )	1日目

基本情報

フランジ側のワーク下穴径が大きめの場合に有効。
【特長】
・アルミーアルミリベット。フランジ側のワーク材質が軟材質の場合や下穴径が大きい場合に最適。
・軽量な締結工具にて作業をするため、長時間の作業でも負担にならない。
・溶接工法のようにスパッタ処理等もなく、締結後の後処理が不要。
・火花やチリが発生しない作業環境に優しい締結方法。組み立てラインの自動化にも優れる。
【用途】
・門扉や脚立等のあらゆる一般製品に活用可能。一般的なリベット。
・多種多彩な部位に使用されている。フランジ側が樹脂などに最適。

商品情報

一部、下記の規格表に掲載されていても取扱いがなく、「仕様・寸法の指定」で選択できないサイズがございますのでご注意ください

オープンタイプリベットAD ABS/LFの特長

ラージフランジ

	材質	表面処理
リべットボティ	アルミ(A5052)	-
マンドレル	アルミ	-

寸法

寸法図

リべット呼径 D (mm)		加工物穴径 (mm)	リべット No.■	推奨締結板厚(mm)	L1 (mm)	L2 (mm)	H (mm)	P (mm)	M (mm)	参考強度
リべット呼径 D (mm)		加工物穴径 (mm)	リべット No.■	推奨締結板厚(mm)	L1 (mm)	L2 (mm)	H (mm)	P (mm)	M (mm)	剪断(N)	引張(N)
3.2	+0.07 -0.11	3.3	42 44	1.0-3.2 3.2-6.4	10.7 14.2	6.3 9.8	9.5±0.4	1.0±0.2	1.8	910	1400
4.0	+0.07 -0.11	4.1	54	3.2-6.4	14.8	10.4	11.9±0.5	1.25±0.2	2.3	1440	2230
4.8	+0.07 -0.11	4.9	64 66 68	3.2-6.4 6.4-9.6 9.6-12.8	16.2 19.4 22.6	10.8 14.0 17.2	15.9±0.6	1.9±0.2	2.7	2130	3060

開発秘話

お客様のニーズに応えるべく、今まで培ってきた設計ノウハウと生産技術を組み合わせ、商品開発を進めています。
お客様のご要望にお答えできる製品を提案していきます。

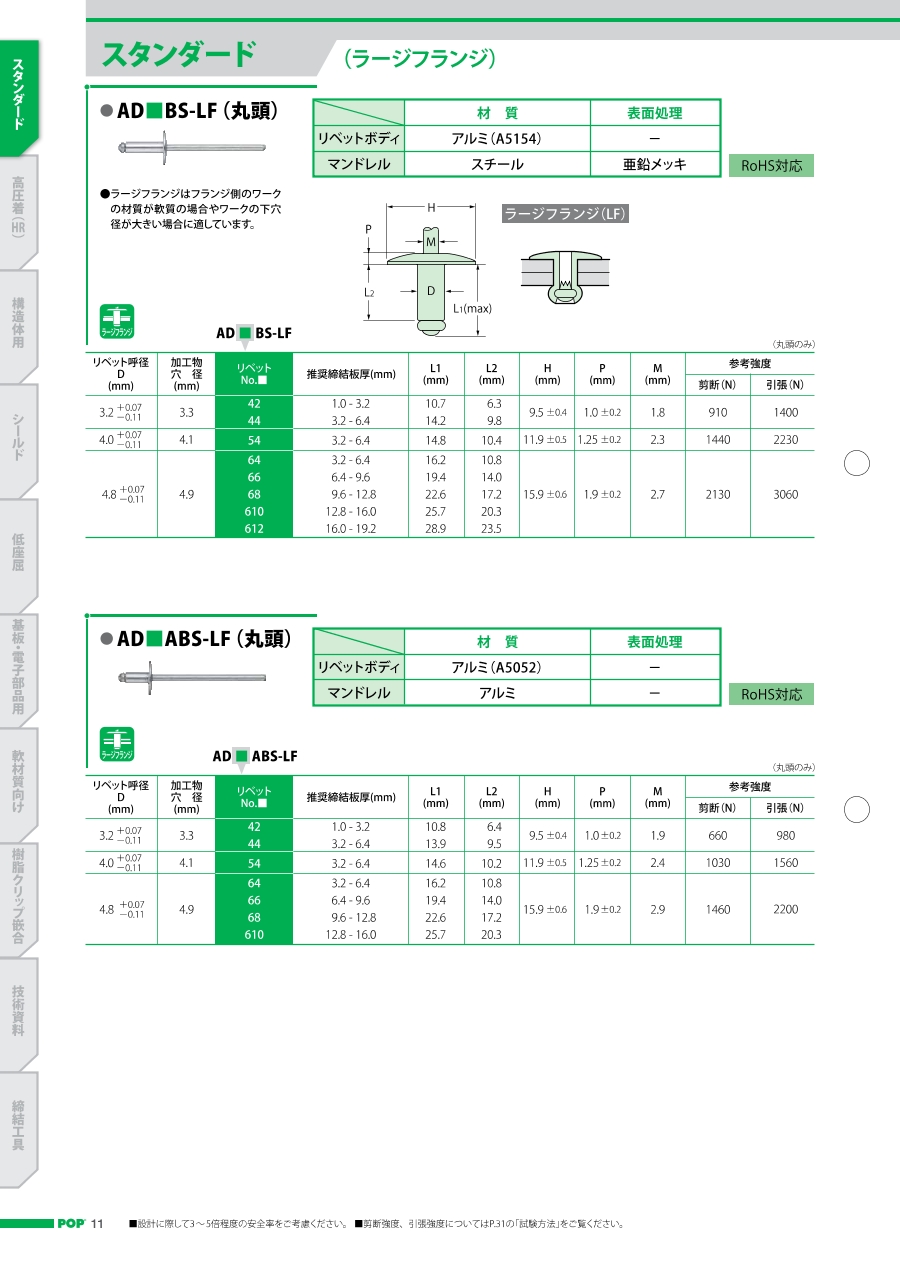

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ポップリベット・ファスナー
POPオープンタイプリベット AD ABS
ポップリベット・ファスナー
POPオープンタイプリベット SSD SSBS
ポップリベット・ファスナー
ポップリベットラージフランジリベット AD-BS-LF（アルミ-鉄）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ポップリベットラージフランジリベット AD-ABS-LF（アルミ-アルミ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q締結方法はどうすればよいですか？

専用の手動/電動/空油圧TOOLがございます。使用頻度にあわせて選定してください。

Qリベットは取り外しできるの？

取り外しが必要な場合は、リベットのフランジ部をドリル等（取り外し工具ございます）で削り落としてください。
