ポップリベット・ファスナー

ポップリベットHRリベット TAP-D-HR（アルミ-鉄）【1～1000個入り】

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（2件）

通常単価(税別): 207円～44,499円

税込単価: 228円～48,949円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ポップリベット・ファスナー

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ポップリベット・ファスナー

通常出荷日：在庫品1日目

【特長】・特殊ボディ構造によりバルブ形状に座屈し、ワーク間に高い圧着力を発生さ...

頭部の形状
丸頭

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

材質

呼び

(mm)

材質詳細

呼び

(mm)

表面処理

表面処理詳細

推奨締結板厚

(mm)

長さ L1

(mm)

販売単位

トラスココード

RoHS?

最小発注数量

鉄	3.2	-	-	なし	なし	1.0～4.8	11.2	バラ(1個から購入可能)	-	10	1個
鉄	3.2	-	-	なし	なし	4.0～8.0	14.6	バラ(1個から購入可能)	-	10	1個
鉄	4	-	-	なし	なし	1.2～6.4	14.0	バラ(1個から購入可能)	-	10	1パック 1000個入り
鉄	4	-	-	なし	なし	4.8～9.6	17.8	バラ(1個から購入可能)	-	10	1個
鉄	4	-	-	なし	なし	9.6～11.2	19.8	箱・パック	-	10	1パック 1000個入り
鉄	4.8	-	-	なし	なし	1.6～6.4	14.6	バラ(1個から購入可能)	-	10	1個
鉄	4.8	-	-	なし	なし	6.4～12.8	22.0	箱・パック	820-7750	10	1パック 500個入り
鉄	6.4	-	-	なし	なし	1.6～4.8	18.0	箱・パック	-	10	1パック 500個入り
鉄	6.4	-	-	なし	なし	4.8～8.0	21.5	箱・パック	-	10	1パック 1000個入り
鉄	4	-	-	なし	なし	12.8～16.0	26.0	箱・パック	-	10	1パック 500個入り
鉄	4.8	-	-	なし	なし	11.2～16.0	25.9	箱・パック	-	10	1パック 500個入り
鉄	4.8	-	-	なし	なし	16.0～19.2	28.6	箱・パック	-	10	1パック 500個入り

通常単価(税別) (税込単価)	通常出荷日

207円 ( 228円 )	在庫品1日目当日出荷可能
212円 ( 233円 )	在庫品1日目当日出荷可能
8,155円 ( 8,971円 )	1日目
210円 ( 231円 )	在庫品1日目当日出荷可能
9,602円 ( 10,562円 )	1日目
219円 ( 241円 )	在庫品1日目当日出荷可能
12,290円 ( 13,519円 )	1日目
21,150円 ( 23,265円 )	1日目
44,499円 ( 48,949円 )	1日目
9,856円 ( 10,842円 )	1日目
13,323円 ( 14,655円 )	1日目
22,128円 ( 24,341円 )	1日目

基本情報

【特長】
・特殊ボディ構造によりバルブ形状に座屈し、ワーク間に高い圧着力を発生させます。
・HRリベットのボディ構造により、締結後の座屈径が広くなります。薄板のワークにて引張強度試験を行うとワークの下穴拡大によりワークが破損するため、座屈径が広いHRリベットでは高い引張力を得ることができます。
・締結後マンドレルヘッドが強く固着されます。
・径が広いバルブ形状に座屈し、実ワークでの引張強度を向上します。
・ワーク間に高い圧着力を発生、より広い板厚範囲に対応します。
・軽量な締結工具にて作業をするため、長時間の作業でも負担になりません。
・火花やチリが発生しない作業環境に優しい締結方法です。
【用途】
・複写機筐体や輸送機器等、特に振動を発生させる製品に使用
・溶接よりも精度の高い構造体の組み立てが可能
・自動車に幅広く使用

商品情報

一部、下記の規格表に掲載されていても取扱いがなく、「仕様・寸法の指定」で選択できないサイズがございますのでご注意ください

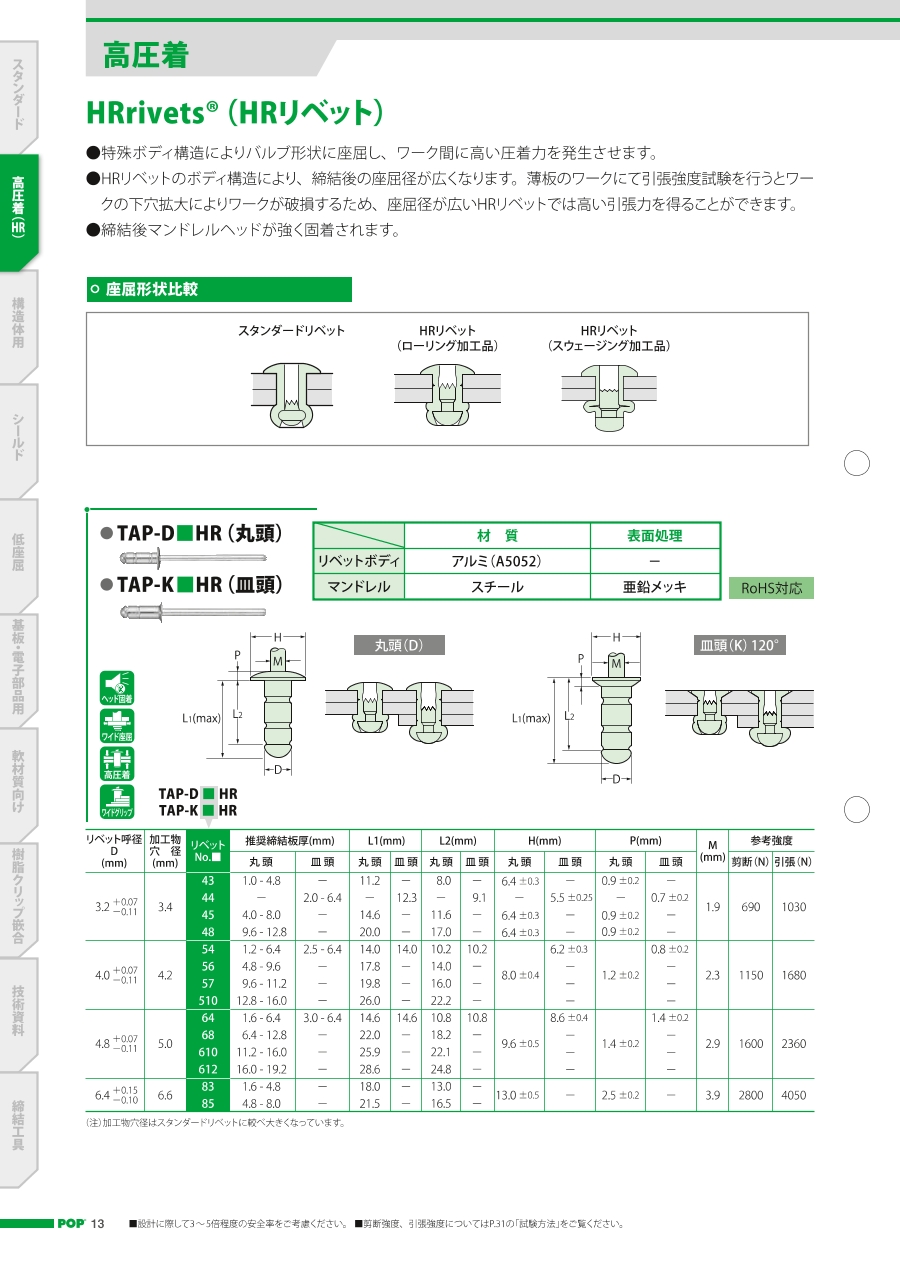

HRタイプリベットTAP/DHRの詳細

特殊ボディ構造によりバルブ形状に座屈し、ワーク間に高い圧着力を発生。
HRリベットのボディ構造により、締結後の座屈径が広くなる。
薄板のワークにて引張強度試験を行うとワークの下穴拡大によりワークが破損するため、座屈径が広いHRリベットでは高い引張力を得ることが可能。
締結後マンドレルヘッドが強く固着される。

製品比較情報

スタンダードリベット

HRリベット（ローリング加工品）

HRリベット（スウェージング加工品）

製品仕様

寸法図（丸頭（D））

外形図（丸頭）

	材質	表面処理
リベットボディ	アルミ(A5052)	-
マンドレル	スチール	亜鉛メッキ

リベット呼径 D (mm)		加工物穴径 (mm)	リベット No.■	推奨締結板厚	L1(mm)	L2(mm)	H(mm)	P(mm)	M (mm)	参考強度
リベット呼径 D (mm)		加工物穴径 (mm)	リベット No.■	丸頭	丸頭	丸頭	丸頭	丸頭	M (mm)	剪断(N)	引張(N)
3.2	+0.07 -0.11	3.4	43 45	1.0-4.8 4.0-8.0	11.2 14.6	8.0 11.6	6.4±0.3 6.4±0.3	0.9±0.2 0.9±0.2	1.9	690	1030
4.0	+0.07 -0.11	4.2	54 56 57 510	1.2-6.4 4.8-9.6 9.6-11.2 12.8-16.0	14.0 17.8 19.8 26.0	10.2 14.0 16.0 22.2	8.0±0.4	1.2±0.2	2.3	1150	1680
4.8	+0.07 -0.11	5.0	64 68 610 612	1.6-6.4 6.4-12.8 11.2-16.0 16.0-19.2	14.6 22.0 25.9 28.6	10.8 18.2 22.1 24.8	9.6±0.5	1.4±0.2	2.9	1600	2360
6.4	+0.15 -0.10	6.6	83 85	1.6-4.8 4.8-8.0	18.0 21.5	13.0 16.5	13.0±0.5	2.5±0.2	3.9	2800	4050

開発秘話

お客様のニーズに応えるべく、今まで培ってきた設計ノウハウと生産技術を組み合わせ、商品開発を進めています。
お客様のご要望にお答えできる製品を提案していきます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ポップリベット・ファスナー
POPオープンタイプリベット TAP／D BS
ポップリベット・ファスナー
POPオープンタイプリベット SSD SSBS
ポップリベット・ファスナー
POPオープンタイプリベット TAP／K BS

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ポップリベットHRリベット TAP-D-HR（アルミ-鉄）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q締結方法はどうすればよいですか？

専用の手動/電動/空油圧ＴＯＯＬがございます。使用頻度にあわせて選定してください。

Qリベットは取り外しできるの？

取り外しが必要な場合は、リベットのフランジ部をドリル等（取り外し工具ございます）で削り落としてください。
