POPシールドタイプリベット AK【1～1000個入り】
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 168円～51,075円特別価格
- 税込単価
- 185円～56,183円特別価格
リベットボディが袋状にマンドレルヘッドを覆っているので、締結後にマンドレルヘッ...
詳細情報を確認する- 表面処理
- なし
- 表面処理詳細
- なし
- 頭部の形状
- 皿頭
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,993円 ( 17,592円 ) | 1日目 |
16,386円 ( 18,025円 ) | 1日目 |
18,435円16,591円 ( 18,250円 ) | 1日目 |
20,520円 ( 22,572円 ) | 1日目 |
168円 ( 185円 ) | 1日目 |
22,551円 ( 24,806円 ) | 1日目 |
26,270円 ( 28,897円 ) | 1日目 |
16,799円 ( 18,479円 ) | 1日目 |
17,251円15,525円 ( 17,078円 ) | 1日目 |
229円 ( 252円 ) | 在庫品1日目当日出荷可能 |
17,420円 ( 19,162円 ) | 1日目 |
17,645円 ( 19,410円 ) | 1日目 |
51,075円 ( 56,183円 ) | 1日目 |
詳細情報
基本情報
リベットボディが袋状にマンドレルヘッドを覆っているので、締結後にマンドレルヘッドがボディ側から脱落しません。
商品情報
一部、下記の規格表に掲載されていても取扱いがなく、「仕様・寸法の指定」で選択できないサイズがございますのでご注意ください
シールドタイプリベットAKの特長
シールド
リベットボディが袋状にマンドレルヘッドを覆い、マンドレルヘッドが座屈側から脱落しない。
水密効果
水圧がかかる部位の締結に適している。

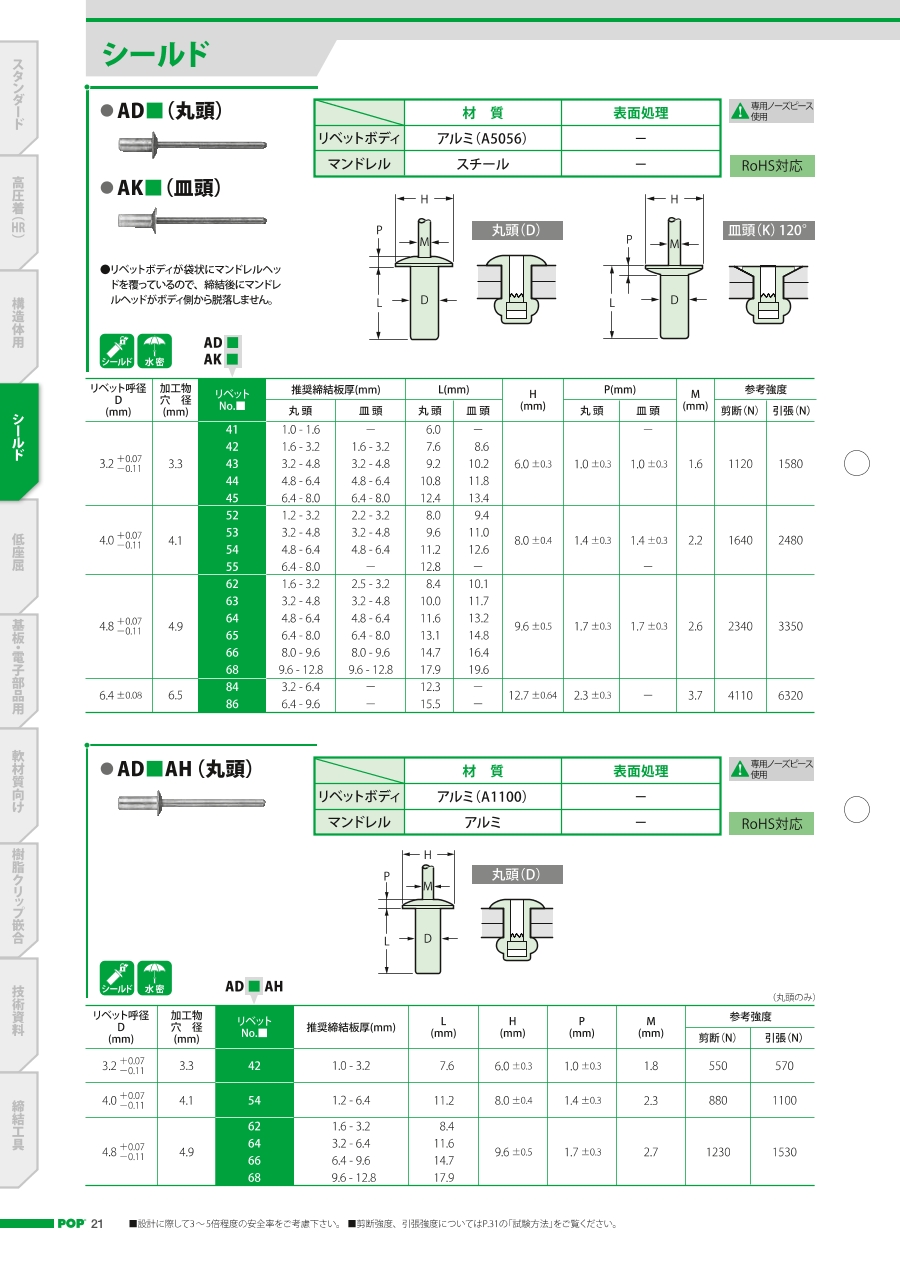

シールドタイプリベットAKの外形図と寸法
※「リベットNo.」は「AK□」の「□」に該当します。
| リベット呼径 D (mm) | 加工物 穴径 (mm) | リベット No.□ | 推奬締結板厚(mm) | L | H (mm) | P(mm) | M (mm) | 参考強度 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 皿頭 | 皿頭 | 皿頭 | 剪断(N) | 引張(N) | ||||||
| 3.2 | +0.07 -0.11 | 3.3 | 41 | — | — | 6.0±0.3 | — | 1.6 | 1120 | 1580 |
| 42 | 1.6-3.2 | 8.6 | ||||||||
| 43 | 3.2-4.8 | 10.2 | 1.0±0.3 | |||||||
| 44 | 4.8-6.4 | 11.8 | ||||||||
| 45 | 6.4-8.0 | 13.4 | ||||||||
| 4.0 | +0.07 -0.11 | 4.1 | 52 | 2.2-3.2 | 9.4 | 8.0±0.4 | 2.2 | 1640 | 2480 | |
| 53 | 3.2-4.8 | 11.0 | 1.4±0.3 | |||||||
| 54 | 4.8-6.4 | 12.6 | ||||||||
| 55 | — | — | — | |||||||
| 4.8 | +0.07 -0.11 | 4.9 | 62 | 2.5-3.2 | 10.1 | 9.6±0.5 | 1.7±0.3 | 2.6 | 2340 | 3350 |
| 63 | 3.2-4.8 | 11.7 | ||||||||
| 64 | 4.8-6.4 | 13.2 | ||||||||
| 65 | 6.4-8.0 | 14.8 | ||||||||
| 66 | 8.0-9.6 | 16.4 | ||||||||
| 68 | 9.6-12.8 | 19.6 | ||||||||
| 6.4 | ±0.08 | 6.5 | 84 ※ | — | — | 12.7±0.64 | — | 3.7 | 4110 | 6320 |
| 86 ※ | — | |||||||||
※印のリベットは米国製です。
ポップリベットの片側締結工法
ポップリベットの締結工程
ポップリベットの片側締結工法は、従来工法であるスポット溶接、アーク溶接等の溶接工法、タッピングビス工法等と比較すると、初心者でも簡単にスピーディーな組み立て作業が可能となり、コストダウンに貢献。
ポップリベットの締結方法
- 1.リベットをリベットツールにセットする
- 2.ワークの下穴にリベットを差し込む
- 3.ワークにリベットを密着させツールのトリガを引く
- 4.締結完了
ポップリベットの選定方法
ポップリベットの選定は、ワークの条件と要求仕様に応じてご検討ください。
正しい締結を得るために、実際に使用するワークそれぞれの材質、板厚、下穴径等の条件を確認の上、締結に求める強度、機能、耐食性等の仕様に応じたポップリベットの選定を行ってください。
ポップリベットの品名について
ポップリベットの品名にはそれぞれの仕様（リベットボディとマンドレルの材質、フランジ形状、リベット呼径、推奨締結板厚）を意味する記号や数字が付けられている。
ポップリベット各部の名称
参考例: AD42ABSの場合
ポップリベットの形状について
オープンリベット
シールドリベット
丸頭（D）
皿頭（K）
ラージフランジ（LF）
丸頭（D）
皿頭（K）
注意・禁止事項
（a）、（b）、（c）のように傾いたまま、浮いたまま、部品を圧着させずに作業をすると、締結不良の恐れがありますのでご注意ください。
操作時にツールをこじって作業をするとマンドレル部が曲がり、リベットの締結不良やツール故障の原因となりますのでご注意ください。
ポップリベットの採用例
ポップリベットは、輸送用機器、電気・電子部品、住宅建材、その他一般機器等様々な分野で役に立っている。
フューエルリッドヒンジ
リベット: 高圧着
配電盤筐体
リベット: 構造体用
トラック架装ラッシングレール
リベット: 構造体用
