POPオープンタイプリベット TAP／K BS【1～1000個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 212円～12,479円
- 税込単価
- 233円～13,727円
様々な部位で使用される最も一般的なタイプです。標準的なアルミニウム合金製リベッ...
詳細情報を確認する- 頭部の形状
- 皿頭
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
215円 ( 237円 ) | 在庫品1日目当日出荷可能 |
216円 ( 238円 ) | 在庫品1日目当日出荷可能 |
8,927円 ( 9,820円 ) | 1日目 |
6,110円 ( 6,721円 ) | 在庫品1日目当日出荷可能 |
213円 ( 234円 ) | 在庫品1日目当日出荷可能 |
6,821円 ( 7,503円 ) | 在庫品1日目当日出荷可能 |
10,072円 ( 11,079円 ) | 在庫品1日目当日出荷可能 |
11,557円 ( 12,713円 ) | 1日目 |
212円 ( 233円 ) | 在庫品1日目当日出荷可能 |
213円 ( 234円 ) | 在庫品1日目当日出荷可能 |
212円 ( 233円 ) | 在庫品1日目当日出荷可能 |
214円 ( 235円 ) | 在庫品1日目当日出荷可能 |
8,023円 ( 8,825円 ) | 在庫品1日目当日出荷可能 |
215円 ( 237円 ) | 1日目 |
212円 ( 233円 ) | 在庫品1日目当日出荷可能 |
214円 ( 235円 ) | 在庫品1日目当日出荷可能 |
213円 ( 234円 ) | 在庫品1日目当日出荷可能 |
213円 ( 234円 ) | 在庫品1日目当日出荷可能 |
218円 ( 240円 ) | 1日目 |
10,260円 ( 11,286円 ) | 1日目 |
10,655円 ( 11,721円 ) | 1日目 |
12,479円 ( 13,727円 ) | 1日目 |
223円 ( 245円 ) | 在庫品1日目当日出荷可能 |
225円 ( 248円 ) | 在庫品1日目当日出荷可能 |
237円 ( 261円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
様々な部位で使用される最も一般的なタイプです。
標準的なアルミニウム合金製リベットで、幅広い分野に対応します。
【用途】自動車板金、電機板金などに使用されます。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報
一部、下記の規格表に掲載されていても取扱いがなく、「仕様・寸法の指定」で選択できないサイズがございますのでご注意ください
オープンタイプリベットTAP/KBSの特長
一般締結用
様々な部位で使用される最も一般的なスタンダードタイプ。

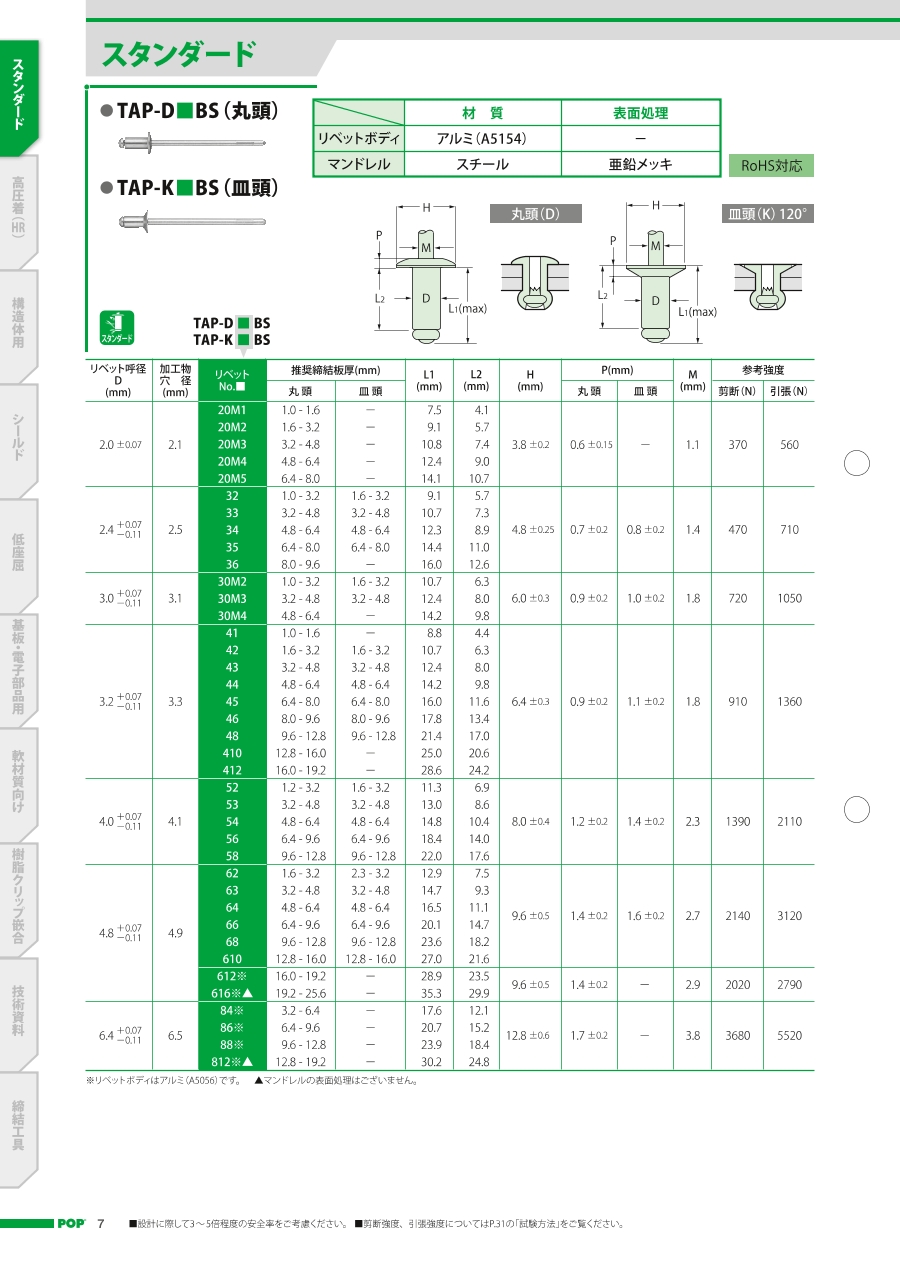

オープンタイプリベットTAP/KBSの外形図と寸法
- 一部、下記の規格表に掲載されていても取扱いがなく、「仕様・寸法の指定」で選択できないサイズがございますのでご注意ください
※「リベットNo.」は「TAP-K□BS」の「□」に該当します。
| リベット呼径 D (mm) | 加工物 穴径 (mm) | リベット No.□ | 推奬締結板厚(mm) | L1 (mm) | L2 (mm) | H (mm) | P(mm) | M (mm) | 参考強度 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 皿頭 | 皿頭 | 剪断(N) | 引張(N) | ||||||||
| 2.0 | +0.07 | 2.1 | 20M1 20M2 20M3 20M4 20M5 | — — — — — | 7.5 9.1 10.8 12.4 14.1 | 4.1 5.7 7.4 9.0 10.7 | 3.8±0.2 | — | 1.1 | 370 | 560 |
| 2.4 | +0.07 -0.11 | 2.5 | 32 33 34 35 36 | 1.6-3.2 3.2-4.8 4.8-6.4 6.4-8.0 8.0-9.6 | 9.1 10.7 12.3 14.4 16.0 | 5.7 7.3 8.9 11.0 12.6 | 4.8±0.25 | 0.8±0.2 | 1.4 | 470 | 710 |
| 3.0 | +0.07 -0.11 | 3.1 | 30M2 30M3 30M4 | 1.6-3.2 3.2-4.8 — | 10.7 12.4 14.2 | 6.3 8.0 9.8 | 6.0±0.3 | 1.0±0.2 | 1.8 | 720 | 1050 |
| 3.2 | +0.07 -0.11 | 3.3 | 41 42 43 44 45 46 48 410 412 | — 1.6-3.2 3.2-4.8 4.8-6.4 6.4-8.0 8.0-9.6 9.6-12.8 — — | 8.8 10.7 12.4 14.2 16.0 17.8 21.4 25.0 28.6 | 4.4 6.3 8.0 9.8 11.6 13.4 17.0 20.6 24.2 | 6.4±0.3 | 1.1±0.2 | 1.8 | 910 | 1360 |
| 4.0 | +0.07 -0.11 | 4.1 | 52 53 54 56 58 | 1.6-3.2 3.2-4.8 4.8-6.4 6.4-9.6 9.6-12.8 | 11.3 13.0 14.8 18.4 22.0 | 6.9 8.6 10.4 14.0 17.6 | 8.0±0.4 | 1.4±0.2 | 2.3 | 1390 | 2110 |
| 4.8 | +0.07 -0.11 | 4.9 | 62 63 64 66 68 610 | 2.3-3.2 3.2-4.8 4.8-6.4 6.4-9.6 9.6-12.8 12.8-16.0 | 12.9 14.7 16.5 20.1 23.6 27.0 | 7.5 9.3 11.1 14.7 18.2 21.6 | 9.6±0.5 | 1.6±0.2 | 2.7 | 2140 | 3120 |
| 612 616※ | — — | 28.9 35.3 | 23.5 29.9 | 9.6±0.5 | — | 2.9 | 2020 | 2790 | |||
| 6.4 | +0.07 -0.11 | 6.5 | 84 86 88 812※ | — — — — | 17.6 20.7 23.9 30.2 | 12.1 15.2 18.4 24.8 | 12.8±0.6 | — | 3.8 | 3680 | 5520 |
※印のリベットは米国製です。(リベットボディはアルミ[A5056]です。)
ポップリベットの片側締結工法
ポップリベットの締結工程
ポップリベットの片側締結工法は、従来工法であるスポット溶接、アーク溶接等の溶接工法、タッピングビス工法等と比較すると、初心者でも簡単にスピーディーな組み立て作業が可能となり、コストダウンに貢献。
ポップリベットの締結方法
- 1.リベットをリベットツールにセットする
- 2.ワークの下穴にリベットを差し込む
- 3.ワークにリベットを密着させツールのトリガを引く
- 4.締結完了
ポップリベットの選定方法
ポップリベットの選定は、ワークの条件と要求仕様に応じてご検討ください。
正しい締結を得るために、実際に使用するワークそれぞれの材質、板厚、下穴径等の条件を確認の上、締結に求める強度、機能、耐食性等の仕様に応じたポップリベットの選定を行ってください。
ポップリベットの品名について
ポップリベットの品名にはそれぞれの仕様（リベットボディとマンドレルの材質、フランジ形状、リベット呼径、推奨締結板厚）を意味する記号や数字が付けられている。
ポップリベット各部の名称
参考例: AD42ABSの場合
ポップリベットの形状について
オープンリベット
シールドリベット
丸頭（D）
皿頭（K）
ラージフランジ（LF）
丸頭（D）
皿頭（K）
注意・禁止事項
（a）、（b）、（c）のように傾いたまま、浮いたまま、部品を圧着させずに作業をすると、締結不良の恐れがありますのでご注意ください。
操作時にツールをこじって作業をするとマンドレル部が曲がり、リベットの締結不良やツール故障の原因となりますのでご注意ください。
ポップリベットの採用例
ポップリベットは、輸送用機器、電気・電子部品、住宅建材、その他一般機器等様々な分野で役に立っている。
フューエルリッドヒンジ
リベット: 高圧着
配電盤筐体
リベット: 構造体用
トラック架装ラッシングレール
リベット: 構造体用
