ステンレス	4.8	-	-	5.5～11.1	22.5	-	10	1パック 2000個入り
ステンレス	4.8	-	-	1.6～7.0	19.1	-	10	1パック 2000個入り
ステンレス	6.4	-	-	9.0～16.0	31.3	-	10	1パック 1000個入り
ステンレス	6.4	-	-	2.0～9.5	25.8	351-8523	10	1個

通常単価(税別) (税込単価)	通常出荷日

195,429円175,886円 ( 193,475円 )	1日目
184,906円166,415円 ( 183,057円 )	1日目
139,055円125,149円 ( 137,664円 )	1日目
134円 ( 147円 )	在庫品1日目当日出荷可能

詳細情報

基本情報
商品情報

基本情報

広いグリップレンジ・高せん断強度・高いマンドレル保持力が得られる、ウルトラグリップリベット。
【特長】
・ステンーステンリベット。溶接工法のようにスパッタ処理等もなく、締結後の後処理が不要。
・広い適応板厚で部品点数を削減。締結後、振動でマンドレルが動く事によるカタカタ音を発生させない。
・大型構造体等、より強度が必要な部位向け。より広い板厚範囲に対応。
・軽量な締結工具にて作業をするため、長時間の作業でも負担にならない。
・火花やチリが発生しない作業環境に優しい締結方法。組み立てラインの自動化にも優れる。
【用途】
・制御盤筐体等や通信機器向け等の大型の筐体に使用。自動倉庫/トラックにも使用。
・トラック架装等、特に板厚範囲が広く、従来のリベットでは複数サイズを使用する必要のある部位に使用。

商品情報

ウルトラグリップリベット(SSD UG)の特長

ヘッド固着
高強度
ワイドグリップ

	材質	表面処理
リべットボディ	ステンレス(オーステナイ卜系)	-
マンドレル	ステンレス	-

寸法

寸法図(丸頭(D))

リべット呼径 D (mm)		加工物穴径 (mm)	リべット No.■	推奨締結板厚(mm)	L1 (mm)	L2 (mm)	H (mm)	P (mm)	M (mm)	参考強度
リべット呼径 D (mm)		加工物穴径 (mm)	リべット No.■	推奨締結板厚(mm)	L1 (mm)	L2 (mm)	H (mm)	P (mm)	M (mm)	剪断(N)	引張(N)	マンドレルへッド脱落力(N)
4.8	0.07 -0.05	4.9～5.1	SSD-670-UG SSD-6110-UG SSD6110-UGX	1.6-7.0 5.5-11.1 1.6-11.1	19.1 22.5 26.6	10.1 14.1 14.1	9.5±0.3	2.1±0.15	3max	5780	4220	440
6.4	0.17 0	6.6～7.0	SSD-895-UG SSD-8160-UG SSD-8160-UGX	2.0-9.5 9.0-16.0 2.0-16.0	25.8 31.3 36.3	13.8 20.3 20.3	13±0.4	2.8±0.2	4max	10450	8000	880

脱落力:締結後、マンドルヘッドの軸を押した時の最大荷重

開発秘話

お客様のニーズに応えるべく、今まで培ってきた設計ノウハウと生産技術を組み合わせ、商品開発を進めています。
お客様のご要望にお答えできる製品を提案していきます。

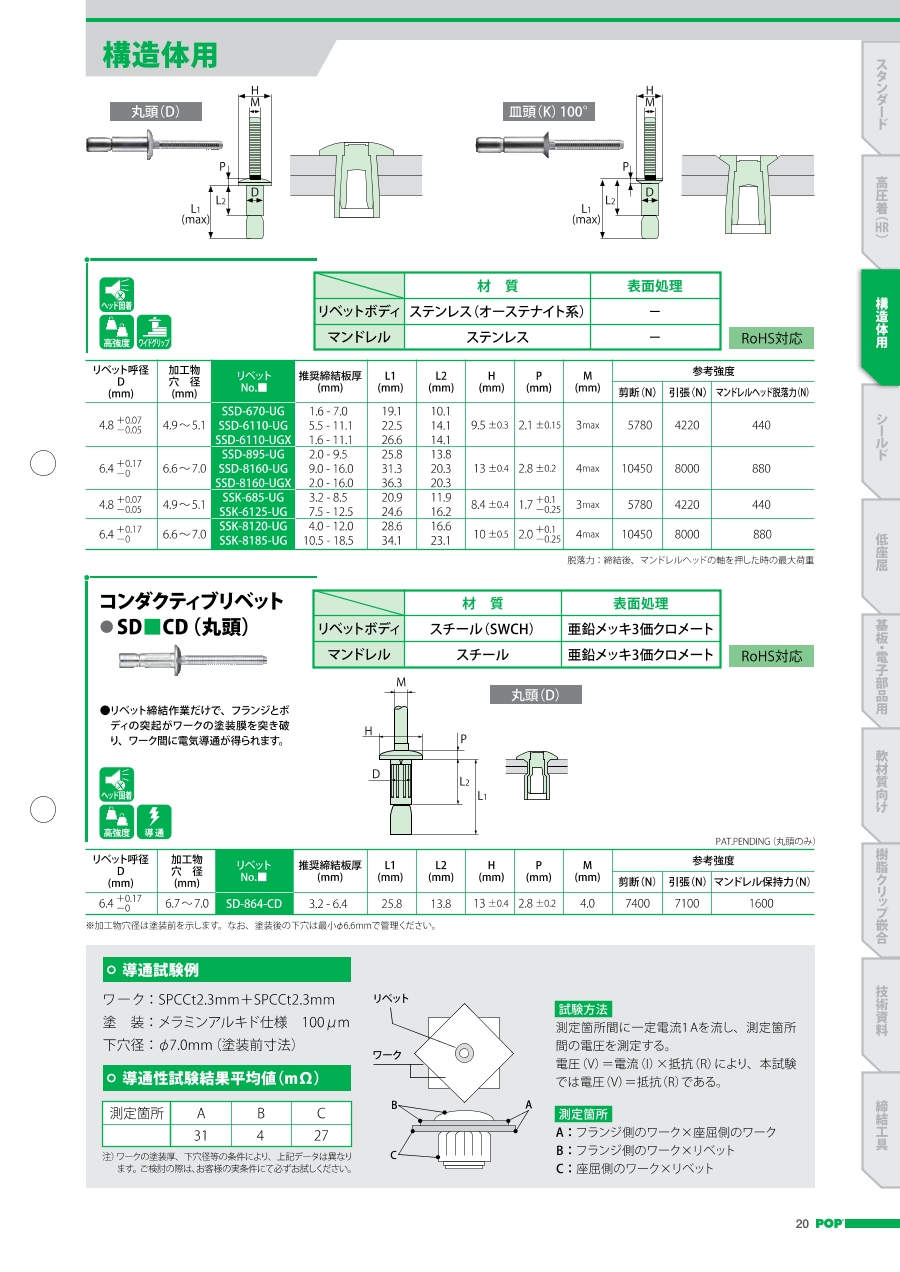

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ポップリベット・ファスナー
ポップリベットウルトラグリップリベット SD-UG（鉄-鉄）
ポップリベット・ファスナー
POPオープンタイプリベット SSD SSBS
ＳＵＮＣＯ
薄平リベット

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ポップリベットウルトラグリップリベット SSD-UG（ステン-ステン）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q締結方法はどうすればよいですか？

専用の手動/電動/空油圧TOOLがございます。使用頻度にあわせて選定してください。

Qリベットは取り外しできるの？

取り外しが必要な場合は、リベットのフランジ部をドリル等（取り外し工具ございます）で削り落としてください。
