4.8	5.5～11.1	22.5	箱・パック	-	10	1パック 2000個入り
4.8	1.6～7.0	19.1	箱・パック	-	10	1パック 2000個入り
6.4	9.0～16.0	31.3	箱・パック	-	10	1パック 1000個入り
6.4	2.0～16.0	36.3	箱・パック	-	10	1パック 1000個入り
6.4	2.0～9.5	25.8	バラ(1個から購入可能)	351-8531	10	1個

通常単価(税別) (税込単価)	通常出荷日

86,966円 ( 95,663円 )	1日目
82,381円 ( 90,619円 )	1日目
63,891円 ( 70,280円 )	1日目
65,037円 ( 71,541円 )	1日目
84円 ( 92円 )	在庫品1日目当日出荷可能

詳細情報

基本情報
商品情報

基本情報

広いグリップレンジ・高せん断強度・高いマンドレル保持力が得られる、ウルトラグリップリベット。
【特長】
・外部ロックの問題点を改善した内部ロック機構で、車両・架装等の振動部位に使用可能。
・広い適応板厚で部品点数を削減。締結後、振動でマンドレルが動く事によるカタカタ音を発生させない。
・大型構造体等、より強度が必要な部位向け。より広い板厚範囲に対応。
・長時間の作業でも負担にならない。溶接工法のようにスパッタ処理等もなく、締結後の後処理が不要。
・火花やチリが発生しない作業環境に優しい締結方法。組み立てラインの自動化にも優れる。
【用途】
・制御盤筐体等や通信機器向け等の大型の筐体に使用。自動倉庫/トラックにも使用。
・トラック架装等、特に板厚範囲が広く、従来のリベットでは複数サイズを使用する必要のある部位に使用。

商品情報

ウルトラグリップ（UG）リベットADの特長

商品参考図

1サイズで広範囲なグリップレンジに対応。
ヘッド固着。
高強度。
ワイドグリップ。

	材質	表面処理
リべットボティ	アルミ(A5056)	-
マンドレル	アルミ	-

寸法

寸法図（丸顔（D））

リべット呼径 D (mm)		加工物穴径 (mm)	リべット No.■	推奨締結板厚 (mm)	L1 (mm)	L2 (mm)	H (mm)	P (mm)	M (mm)	参考強度
リべット呼径 D (mm)		加工物穴径 (mm)	リべット No.■	推奨締結板厚 (mm)	L1 (mm)	L2 (mm)	H (mm)	P (mm)	M (mm)	剪断(N)	引張(N)	マンドレルへッド脱落力(N)
4.8	+0.07 -0.05	4.9～5.1	AD-670-UG	1.6-7.0	19.1	10.1	9.5±0.3	2.1±0.15	3max	3000	2220	220
			AD-6110-UG	5.5-11.1	22.5	14.1
			AD-6110-UGX	1.6-11.1	26.6	14.1
6.4	+0.17 -0	6.6～7.0	AD-895-UG	2.0-9.5	25.8	13.8	13±0.4	2.8±0.2	4max	5780	4000	440
			AD-8160-UG	9.0-16.0	31.3	20.3
			AD-8160-UGX	2.0-16.0	36.3	20.3

脱落力:締結後、マンドレルヘッドの軸を押したときの最大荷重。

開発秘話

お客様のニーズに応えるべく、今まで培ってきた設計ノウハウと生産技術を組み合わせ、商品開発を進めています。
お客様のご要望にお答えできる製品を提案していきます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ポップリベット・ファスナー
ポップリベットウルトラグリップリベット SSD-UG（ステン-ステン）
ポップリベット・ファスナー
ポップリベットシールドリベット AD-AH（アルミ-アルミ）
ポップリベット・ファスナー
POPオープンタイプリベット SSD SSBS

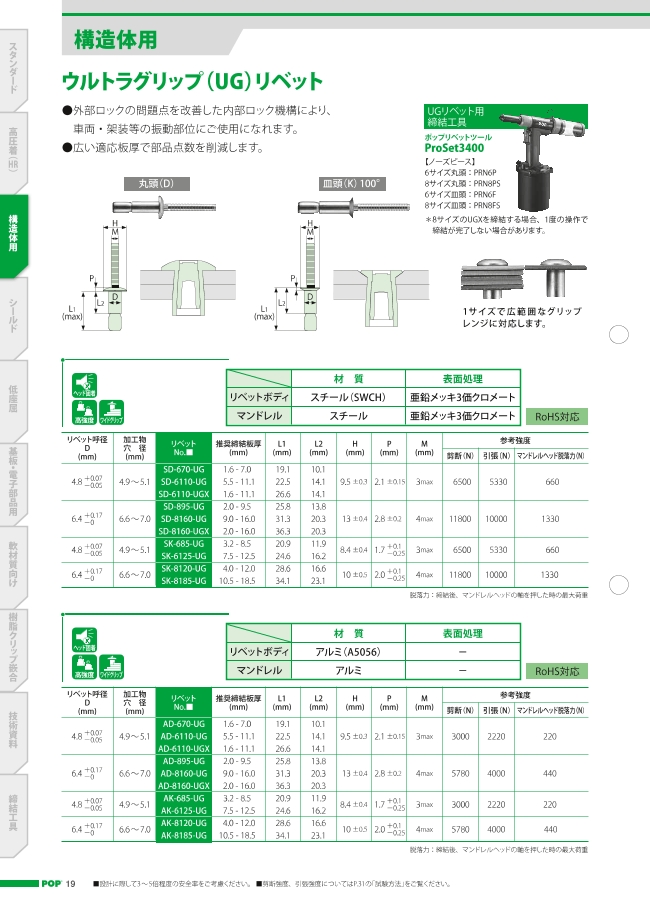

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ポップリベットウルトラグリップリベット AD-UG（アルミ-アルミ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q締結方法はどうすればよいですか？

専用の手動/電動/空油圧TOOLがございます。使用頻度にあわせて選定してください。

Qリベットは取り外しできるの？

取り外しが必要な場合は、リベットのフランジ部をドリル等（取り外し工具ございます）で削り落としてください。
