ポップリベット・ファスナー

POPオープンタイプリベット SD BS【1～1000個入り】

Name: POPオープンタイプリベット SD BS【1～1,000個入り】
Brand: ポップリベット・ファスナー
SKU: 221000823457
Rating: 5 (1 reviews)

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 206円～93,956円特別価格

税込単価: 227円～103,352円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ポップリベット・ファスナー

POPオープンタイプリベット TAP／D BS

通常価格(税別)： 26円 (税込価格：29円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ポップリベット・ファスナー

POPオープンタイプリベット SK BS

通常価格(税別)： 30円 (税込価格：33円)

通常出荷日：在庫品1日目

様々な部位で使用される最も一般的なタイプです。リベット、マンドレル材質ともにス...

詳細情報を確認する

頭部の形状
丸頭

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が26型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

材質

呼び

(mm)

材質詳細

呼び

(mm)

表面処理

表面処理詳細

推奨締結板厚

(mm)

長さ L1

(mm)

販売単位

RoHS?

最小発注数量

鉄	3	-	-	三価クロメート	三価ホワイト	1.0～3.2	10.8	バラ(1個から購入可能)	10	1個
鉄	3	-	-	三価クロメート	三価ホワイト	3.2～4.8	12.4	バラ(1個から購入可能)	10	1個
鉄	3	-	-	三価クロメート	三価ホワイト	4.8～6.4	13.9	バラ(1個から購入可能)	10	1個
鉄	2.4	-	-	三価クロメート	三価ホワイト	1.0～3.2	9.1	バラ(1個から購入可能)	10	1個
鉄	2.4	-	-	三価クロメート	三価ホワイト	3.2～6.4	12.3	箱・パック	10	1パック 1000個入り
鉄	3.2	-	-	三価クロメート	三価ホワイト	1.0～1.6	9.2	バラ(1個から購入可能)	10	1個
鉄	3.2	-	-	三価クロメート	三価ホワイト	1.6～3.2	10.8	バラ(1個から購入可能)	10	1個
鉄	3.2	-	-	三価クロメート	三価ホワイト	3.2～4.8	12.4	バラ(1個から購入可能)	10	1個
鉄	3.2	-	-	三価クロメート	三価ホワイト	4.8～6.4	13.9	バラ(1個から購入可能)	10	1個
鉄	3.2	-	-	三価クロメート	三価ホワイト	6.4～8.0	15.6	箱・パック	10	1パック 1000個入り
鉄	3.2	-	-	三価クロメート	三価ホワイト	8.0～9.6	17.1	バラ(1個から購入可能)	10	1個
鉄	3.2	-	-	三価クロメート	三価ホワイト	9.6～12.8	20.3	箱・パック	10	1パック 1000個入り
鉄	4	-	-	三価クロメート	三価ホワイト	1.2～3.2	11.4	バラ(1個から購入可能)	10	1個
鉄	4	-	-	三価クロメート	三価ホワイト	3.2～4.8	13.0	バラ(1個から購入可能)	10	1個
鉄	4	-	-	三価クロメート	三価ホワイト	4.8～6.4	14.6	バラ(1個から購入可能)	10	1個
鉄	4	-	-	三価クロメート	三価ホワイト	6.4～8.0	16.2	バラ(1個から購入可能)	10	1個
鉄	4	-	-	三価クロメート	三価ホワイト	6.4～9.6	17.7	バラ(1個から購入可能)	10	1個
鉄	4	-	-	三価クロメート	三価ホワイト	9.6～12.8	20.9	バラ(1個から購入可能)	10	1個
鉄	4.8	-	-	三価クロメート	三価ホワイト	1.6～3.2	13.0	バラ(1個から購入可能)	10	1個
鉄	4.8	-	-	三価クロメート	三価ホワイト	3.2～6.4	16.2	バラ(1個から購入可能)	10	1個
鉄	4.8	-	-	三価クロメート	三価ホワイト	6.4～9.6	19.4	バラ(1個から購入可能)	10	1個
鉄	4.8	-	-	三価クロメート	三価ホワイト	9.6～12.8	22.6	バラ(1個から購入可能)	10	1個
鉄	6.4	-	-	三価クロメート	三価ホワイト	3.2～6.4	17.6	バラ(1個から購入可能)	10	1個
鉄	6.4	-	-	三価クロメート	三価ホワイト	6.4～9.6	20.7	箱・パック	10	1パック 1000個入り
鉄	6.4	-	-	三価クロメート	三価ホワイト	9.6～12.8	23.9	箱・パック	10	1パック 1000個入り
鉄	6.4	-	-	三価クロメート	三価ホワイト	12.8～19.2	30.3	箱・パック	10	1パック 1000個入り

通常単価(税別) (税込単価)	通常出荷日

209円 ( 230円 )	在庫品1日目当日出荷可能
211円 ( 232円 )	在庫品1日目当日出荷可能
212円 ( 233円 )	在庫品1日目当日出荷可能
233円 ( 256円 )	在庫品1日目当日出荷可能
20,220円 ( 22,242円 )	1日目
206円 ( 227円 )	在庫品1日目当日出荷可能
209円 ( 230円 )	在庫品1日目当日出荷可能
207円 ( 228円 )	在庫品1日目当日出荷可能
207円 ( 228円 )	在庫品1日目当日出荷可能
8,025円 ( 8,828円 )	1日目
216円 ( 238円 )	1日目
10,430円9,387円 ( 10,326円 )	1日目
211円 ( 232円 )	在庫品1日目当日出荷可能
211円 ( 232円 )	在庫品1日目当日出荷可能
212円 ( 233円 )	在庫品1日目当日出荷可能
217円 ( 239円 )	1日目
218円 ( 240円 )	在庫品1日目当日出荷可能
221円 ( 243円 )	1日目
212円 ( 233円 )	在庫品1日目当日出荷可能
215円 ( 237円 )	在庫品1日目当日出荷可能
224円 ( 246円 )	1日目
238円 ( 262円 )	1日目
326円 ( 359円 )	1日目
79,675円71,707円 ( 78,878円 )	1日目
76,668円69,001円 ( 75,901円 )	1日目
93,956円84,560円 ( 93,016円 )	1日目

基本情報

様々な部位で使用される最も一般的なタイプです。
リベット、マンドレル材質ともにスチールを用いており、高強度を必要とする箇所に適しています。
【用途】自動車板金、電機板金などに使用します。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

商品情報

オープンタイプリベットSDBSの特長

一般締結用

様々な部位で使用される最も一般的なスタンダードタイプ。

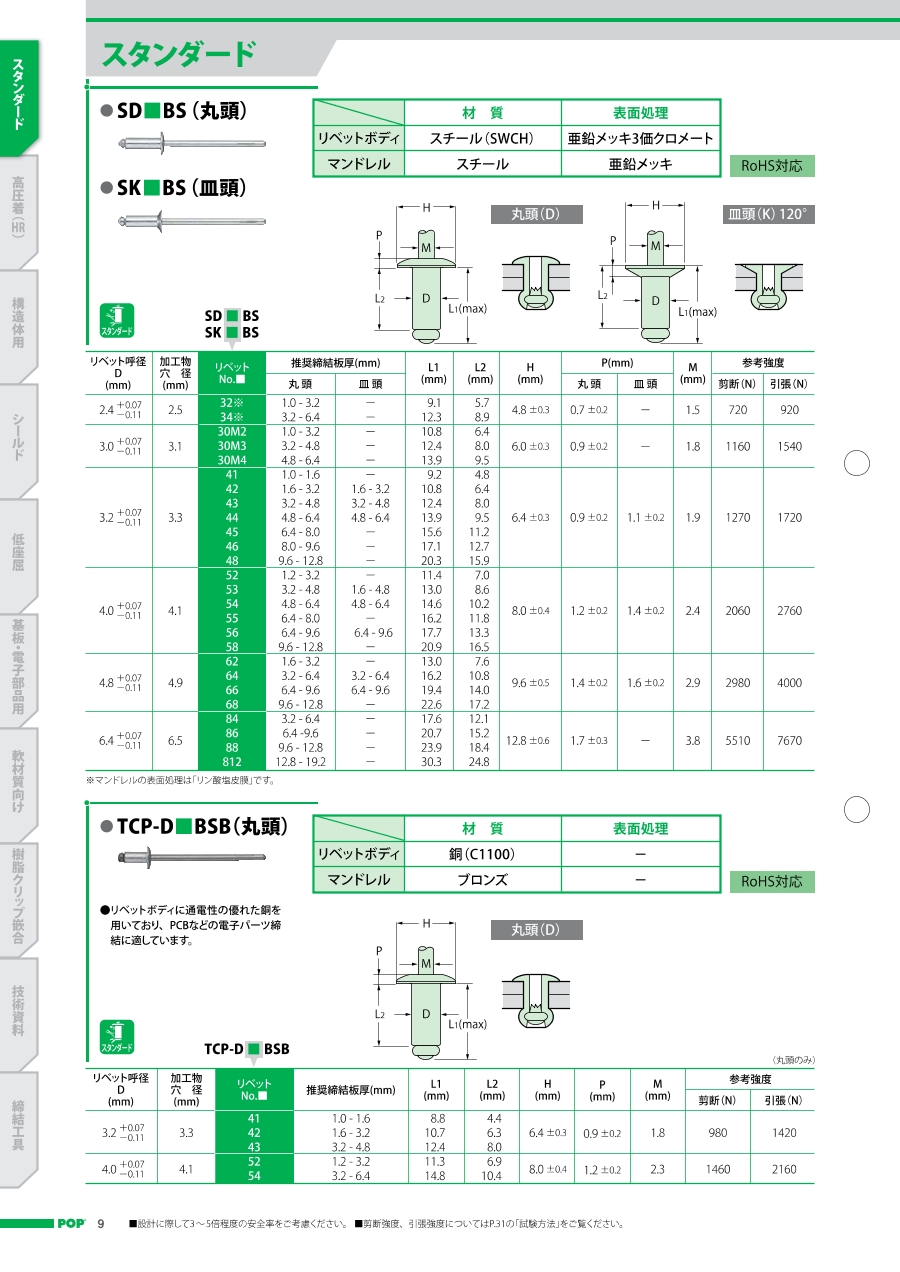

オープンタイプリベットSDBSの外形図と寸法

※「リベットNo.」は「SD□BS」の「□」に該当します。

リベット呼径 D (mm)		加工物穴径 (mm)	リベット No.□	推奬締結板厚(mm)	L1 (mm)	L2 (mm)	H (mm)	P(mm)	M (mm)	参考強度
リベット呼径 D (mm)		加工物穴径 (mm)	リベット No.□	丸頭	L1 (mm)	L2 (mm)	H (mm)	丸頭	M (mm)	剪断(N)	引張(N)
2.4	+0.07 -0.11	2.5	32 34	1.0-3.2 3.2-6.4	9.1 12.3	5.7 8.9	4.8±0.3	0.7±0.2	1.5	720	920
3.0	+0.07 -0.11	3.1	30M 30M 30M	1.0-3.2 3.2-4.8 4.8-6.4	10.8 12.4 13.9	6.4 8.0 9.5	6.0±0.3	0.9±0.2	1.8	1160	1540
3.2	+0.07 -0.11	3.3	41 42 43 44 45 46 48	1.0-1.6 1.6-3.2 3.2-4.8 4.8-6.4 6.4-8.0 8.0-9.6 9.6-12.8	9.2 10.8 12.4 13.9 15.6 17.1 20.3	4.8 6.4 8.0 9.5 11.2 12.7 15.9	6.4±0.3	0.9±0.2	1.9	1270	1720
4.0	+0.07 -0.11	4.1	52 53 54 55 56 58	1.2-3.2 3.2-4.8 4.8-6.4 6.4-8.0 6.4-9.6 9.6-12.8	11.4 13.0 14.6 16.2 17.7 20.9	7.0 8.6 10.2 11.8 13.3 16.5	8.0±0.4	1.2±0.2	2.4	2060	2760
4.8	+0.07 -0.11	4.9	62 64 66 68	1.6-3.2 3.2-6.4 6.4-9.6 9.6-12.8	13.0 16.2 19.4 22.6	7.6 10.8 14.0 17.2	9.6±0.5	1.4±0.2	2.9	2980	4000
6.4	+0.07 -0.11	6.5	84 86 88 812	3.2-6.4 6.4-9.6 9.6-12.8 12.8-19.2	17.6 20.7 23.9 30.3	12.1 15.2 18.4 24.8	12.8±0.6	1.7±0.3	3.8	5510	7670

※印のリベットは米国製です。

ポップリベットの片側締結工法

ポップリベットの締結工程

ポップリベットの片側締結工法は、従来工法であるスポット溶接、アーク溶接等の溶接工法、タッピングビス工法等と比較すると、初心者でも簡単にスピーディーな組み立て作業が可能となり、コストダウンに貢献。

ポップリベットの締結方法

1.リベットをリベットツールにセットする
2.ワークの下穴にリベットを差し込む
3.ワークにリベットを密着させツールのトリガを引く
4.締結完了

ポップリベットの選定方法

ポップリベットの選定は、ワークの条件と要求仕様に応じてご検討ください。
正しい締結を得るために、実際に使用するワークそれぞれの材質、板厚、下穴径等の条件を確認の上、締結に求める強度、機能、耐食性等の仕様に応じたポップリベットの選定を行ってください。

ポップリベットの品名について

ポップリベットの品名にはそれぞれの仕様（リベットボディとマンドレルの材質、フランジ形状、リベット呼径、推奨締結板厚）を意味する記号や数字が付けられている。

ポップリベット各部の名称

参考例: AD42ABSの場合

ポップリベットの形状について

オープンリベット

シールドリベット

丸頭（D）

皿頭（K）

ラージフランジ（LF）

丸頭（D）

皿頭（K）

注意・禁止事項

（a）、（b）、（c）のように傾いたまま、浮いたまま、部品を圧着させずに作業をすると、締結不良の恐れがありますのでご注意ください。

操作時にツールをこじって作業をするとマンドレル部が曲がり、リベットの締結不良やツール故障の原因となりますのでご注意ください。

ポップリベットの採用例

ポップリベットは、輸送用機器、電気・電子部品、住宅建材、その他一般機器等様々な分野で役に立っている。

フューエルリッドヒンジ
リベット: 高圧着

配電盤筐体
リベット: 構造体用

トラック架装ラッシングレール
リベット: 構造体用
