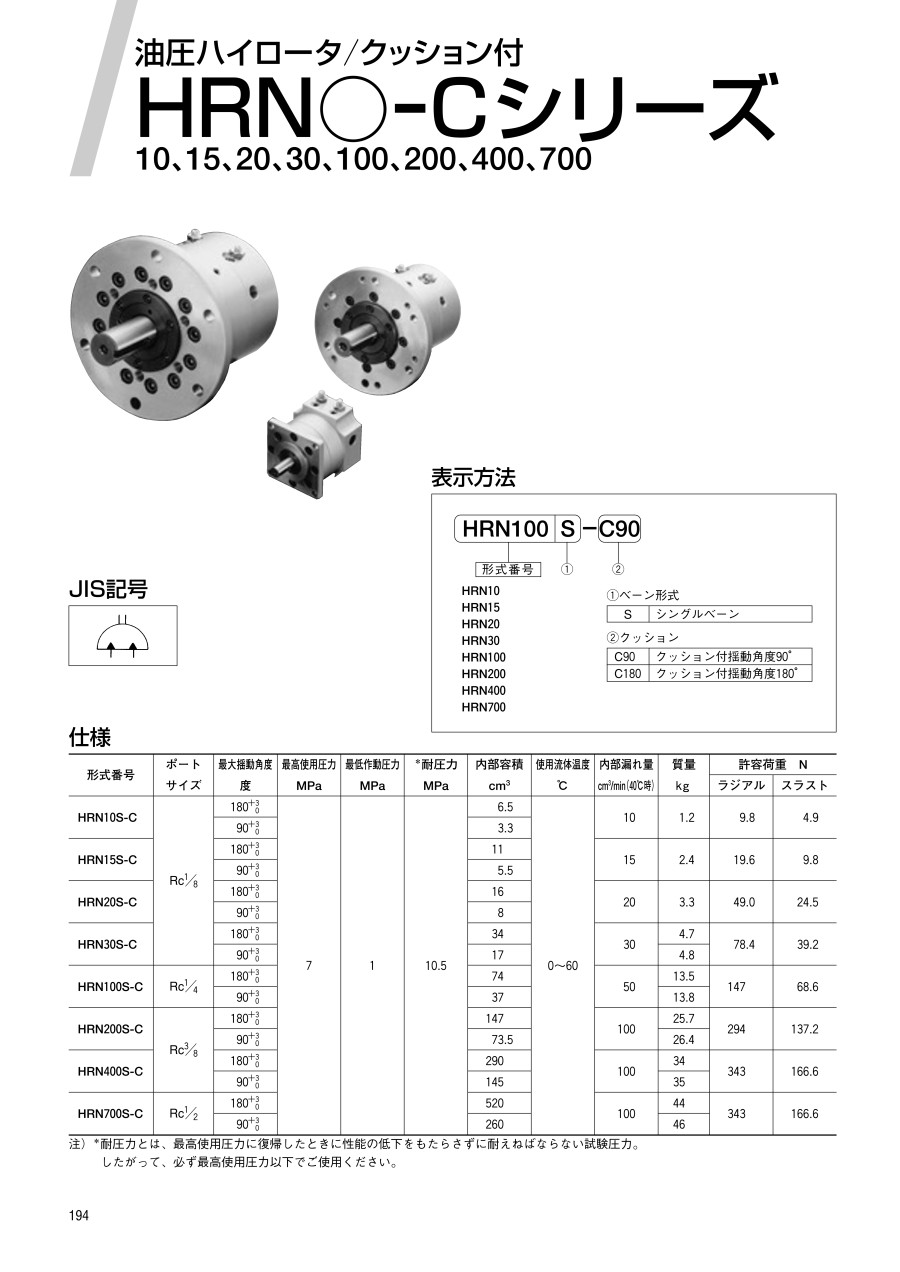

油圧ハイロータ／クッション付 HRN○-Cシリーズ

外形図

HRN-10S-C

HRN-15S-C

HRN-20S-C

HRN-30S-C

HRN-100S-C

HRN-200S-C

HRN-400S-C

HRN-700S-C

製品仕様

揺動起点の位置

注1 ： Bポート加圧状態のストロークエンド位置を示しています。
注2 ： キー溝付ベーンシャフト側より見ています。取付穴との位置関係は、各タイプの形状寸法における右側面図がここに示す図の位置と一致しているとして判断してください。

JIS記号

規格表

注）*耐圧力とは、最高使用圧力に復帰したときに性能の低下をもたらさずに耐えねばならない試験圧力。したがって、必ず最高使用圧力以下でご使用ください。

注） トルク効率を考えますと使用圧力は2MPa以上を推奨しますが、やむをえず2MPa以下で使用する場合の最大吸収エネルギーは2MPaの時と同じです。

選定サポート情報

表示方法

性能・試験情報

出力（実効トルク）

出力軸が受けられる許容エネルギー

注）表中の許容エネルギーは、負荷をベーンシャフトのキー溝側に取付けた場合の値です。

クッション行程に入るまでの揺動角度

負荷の慣性エネルギーをクッションによって吸収しても、ベーンシャフトの許容エネルギーを超えてしまう場合、外部に緩衝機構を設け、ベーンシャフトに加わる衝撃が許容エネルギー以下になるまで慣性エネルギーを吸収してください。
許容エネルギーを超える衝撃をベーンシャフトに加えますと機器が損傷することがあります。
