クロダニューマティクス

油圧ハイロータ／標準形 HRNシリーズ

Name: 油圧ハイロータ／標準形 HRNシリーズ
Brand: クロダニューマティクス
SKU: 221000823266
Rating: 1 (1 reviews)

カタログ |

一部SALE 2026/01/31まで

平均満足度1.0

この商品のレビューをみる（1件）

通常単価(税別): 428,375円～1,213,109円特別価格

税込単価: 471,213円～1,334,420円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

クロダニューマティクス

油圧ハイロータ／クッション付 HRN○-Cシリーズ

通常価格(税別)： 675,802円 (税込価格：743,382円)

通常出荷日：4 日目

定格圧力7Mpaのベーン形ロータリアクチュエータで高効率・高出力が得られます。...

詳細情報を確認する

最高使用圧力 (MPa)
7
最低作動圧力 (MPa)
1
耐圧力 (MPa)
10.5
使用流体温度 (℃)
0～60

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

HRN10

HRN15

HRN20

HRN30

注）ダブルベーンはキー溝が2箇所になります。

HRN100

注）ダブルベーンはキー溝が2箇所になります。

HRN200

注）ダブルベーンはキー溝が2箇所になります。

HRN400

HRN700

製品仕様

揺動起点の位置

注1 ： Bポート加圧状態のストロークエンド位置を示しています。
注2 ：キー溝付ベーンシャフト側より見ています。取付穴との位置関係は、各タイプの形状寸法における右側面図がここに示す図の位置と一致しているとして判断してください。

JIS記号

規格表

注）*耐圧力とは、最高使用圧力に復帰したときに性能の低下をもたらさずに耐えねばならない試験圧力。したがって、必ず最高使用圧力以下でご使用ください。

選定サポート情報

表示方法

性能・試験情報

出力（実効トルク）

出力軸が受けられる許容エネルギー

形式番号	許容エネルギー（J）
HRN10	0.013
HRN15	0.025
HRN20	0.046
HRN30	0.088
HRN100	0.255
HRN200	0.510
HRN400	0.755
HRN700	0.911

負荷の慣性エネルギーが、必ず上表の許容エネルギー以下になる条件でご使用ください。負荷の慣性エネルギーが許容エネルギーを超える場合は、クッション付油圧ハイロータを採用するか、外部に緩衝機構を設け、ベーンシャフトに加わる衝撃が許容エネルギー以下になるまで慣性エネルギーを吸収してください。許容エネルギーを超える衝撃をベーンシャフトに加えますと、機器が損傷することがあります。

型番リスト

表示件数

型番

ベーン形式

ポートサイズ

最大搖動角度

(度)

内部容積

(cm3)

内部漏れ量

(cm3/min(40℃時))

許容荷重 N ラジアル

許容荷重 N スラスト

最小発注数量

ダブルベーン	Rc1/8	90	6.5	20	9.8	4.9	1個
シングルベーン	Rc1/8	270	10	10	9.8	4.9	1個
ダブルベーン	Rc1/8	90	11	30	19.6	9.8	1個
シングルベーン	Rc1/8	270	17	15	19.6	9.8	1個
ダブルベーン	Rc1/8	90	16	40	49.0	24.5	1個
シングルベーン	Rc1/8	270	24	20	49.0	24.5	1個
シングルベーン	Rc1/8	270	51	30	78.4	39.2	1個
ダブルベーン	Rc1/4	90	74	100	147	68.6	1個
シングルベーン	Rc1/4	270	111	50	147	68.6	1個
シングルベーン	Rc3/8	270	221	100	294	137.2	1個

通常単価(税別) (税込単価)	通常出荷日

428,375円 ( 471,213円 )	4日目
503,890円453,501円 ( 498,851円 )	4日目
580,059円 ( 638,065円 )	4日目
565,964円509,367円 ( 560,304円 )	4日目
561,026円 ( 617,129円 )	4日目
532,473円 ( 585,720円 )	4日目
780,194円 ( 858,213円 )	4日目
1,072,031円964,827円 ( 1,061,310円 )	4日目
984,789円886,310円 ( 974,941円 )	4日目
1,213,109円1,091,798円 ( 1,200,978円 )	4日目

詳細情報

基本情報

基本情報

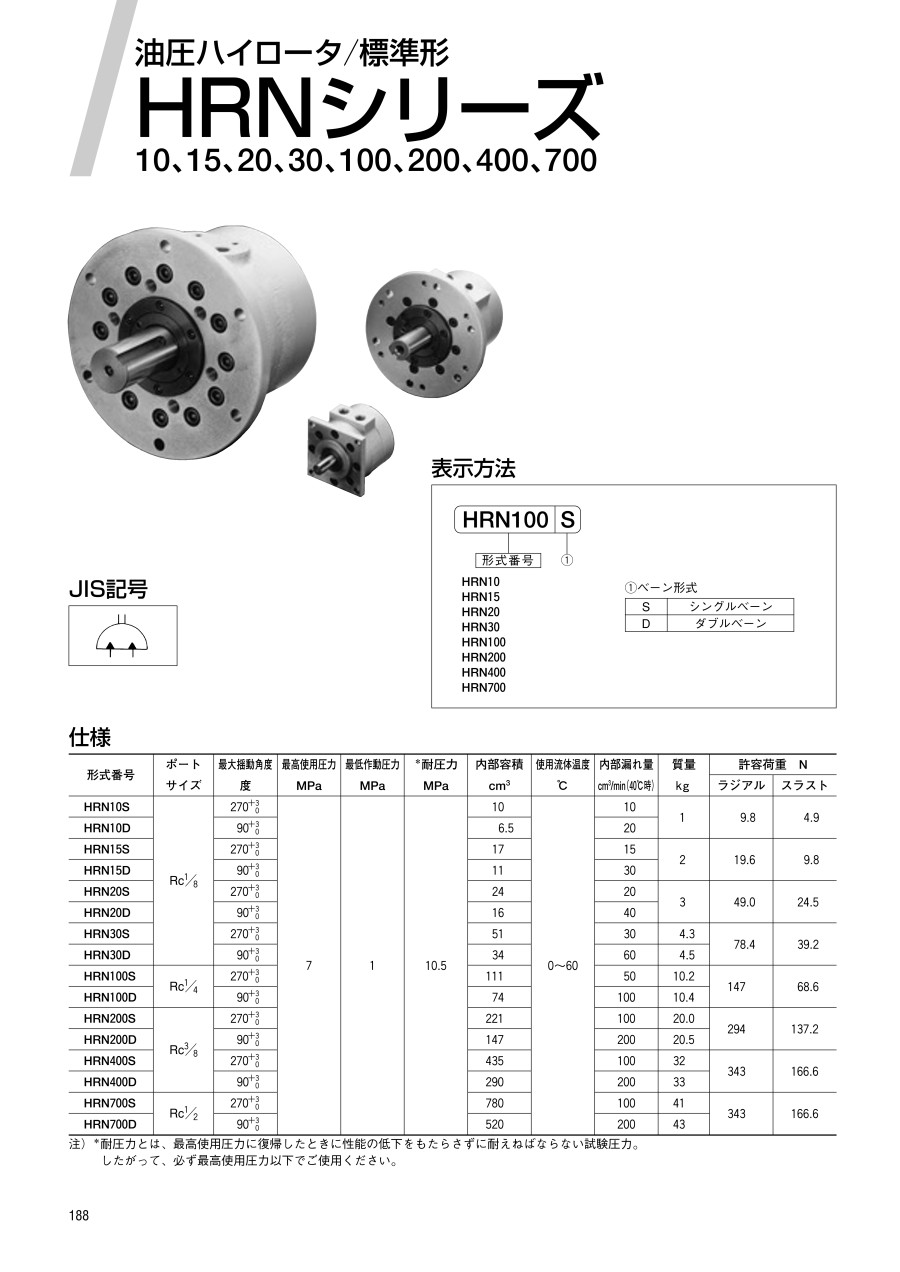

定格圧力7Mpaのベーン形ロータリアクチュエータで高効率・高出力が得られます。軸受にはテーパコロ軸受を使用。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

油圧ハイロータ／標準形 HRNシリーズのレビュー

1平均満足度：1.01件のレビュー

星5
0%
星4
0%
星3
0%
星2
0%
星1
100%

油圧設備

満足度：1.02018/09/07

選定したものが受注品であったらしく、納期回答がなんと3ケ月！あきらめました。☆はゼロにしたいのですが、1つが最低のため。

ミスミからのコメント

この度はお客様のご期待に添えず申し訳ございませんでした。現在商品部材切れに伴い、長納期となっております。お客様へは大変ご迷惑をおかけしており申し訳ございません。早めに通常納期へ戻せるよう尽力致します。引き続きご愛顧の程よろしくお願い致します。
