フジトク

銅管用 GTTV型（3.0MPa）ミニチュアバルブ COMPRESSION LING

カタログ |

通常単価(税別): 3,976円～9,497円

税込単価: 4,374円～10,447円

通常出荷日：在庫品1日目～2日目一部当日出荷可能

・高圧で利用可能な銅管用のB型くい込継手です。・使用流体は水・空気・油です。

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：2 日目

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質

（1）	六角ナット	C3604
（2）	ハンドル	C3604
（3）	グランドナット	C3604
（4）	Oリング	JIS B-2401
（5）	バルブ本体	C3771
（6）	弁棒	C3604
（7）	ナット	C3771

規格表

単位：mm

型番	適用管外径	L	H	h₁	B	D
GTTV-6	6	49	38	4	14	25
GTTV-8	8	66	52	4	17	32
GTTV-10	10	67	52	4	19	32
GTTV-12	12	73	54	4	21	32
GTTV-15	15	83	57	4	26	40

型番リスト

表示件数

型番

供給側配管パイプ径

(φ)

制御側配管パイプ径

(φ)

高さ H

(mm)

ハンドル径

(φ)

最小発注数量

6	6	38	25	1個
8	8	52	32	1個
10	10	52	32	1個
12	12	54	32	1個
15	15	57	40	1個

通常単価(税別) (税込単価)	通常出荷日

3,976円 ( 4,374円 )	2日目
4,349円 ( 4,784円 )	2日目
4,746円 ( 5,221円 )	在庫品1日目当日出荷可能
5,697円 ( 6,267円 )	2日目
9,497円 ( 10,447円 )	2日目

詳細情報

基本情報

基本情報

・高圧で利用可能な銅管用のB型くい込継手です。・使用流体は水・空気・油です。

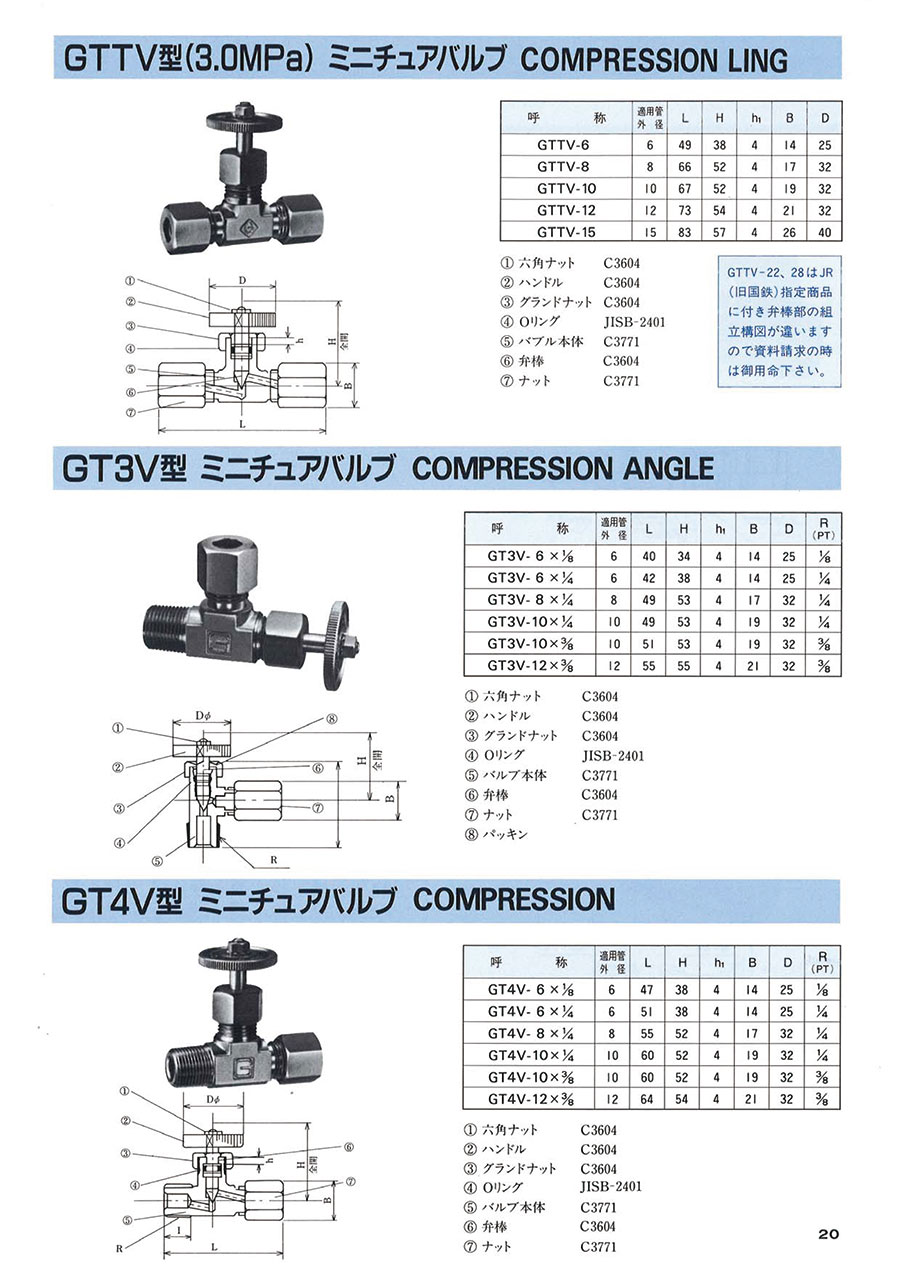

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
