ステンレス鋼用 SUS316 VUH 高温用 NEEDLE STOP VALVE ユニオン型
- 通常単価(税別)
- 19,968円～22,822円
- 税込単価
- 21,965円～25,104円
【特長】・高圧、衝撃、振動、真空、温度変化に耐える精密設計。・パイプにネジレが生じない理想的なダブル・...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
製品仕様
| SIZE | MAX Cv値 |
|---|---|
| φ6 | 0.36 |
| φ8 | 0.48 |
| φ10 | 0.58 |
| φ12 | 0.58 |
（METRIC）
| SIZE | MAX Cv値 |
|---|---|
| φ6.35 | 0.36 |
| φ7.94 | 0.48 |
| φ9.53 | 0.58 |
| φ12.7 | 0.58 |
（INCHES）
| SIZE | MAX Cv値 |
|---|---|
| φ10.5 | 0.58 |
（SCHEDULE）
材質
構成するナット、フェルール、ボディ全てステンレス鋼（SUS-316）を使用しております。
| NAME | MATELIAL |
|---|---|
| BODY | SUS316 |
| STEM | SUS316+STELLITE |
| PACKING | GRAFOIL |
| HANDLE | ADC12 |

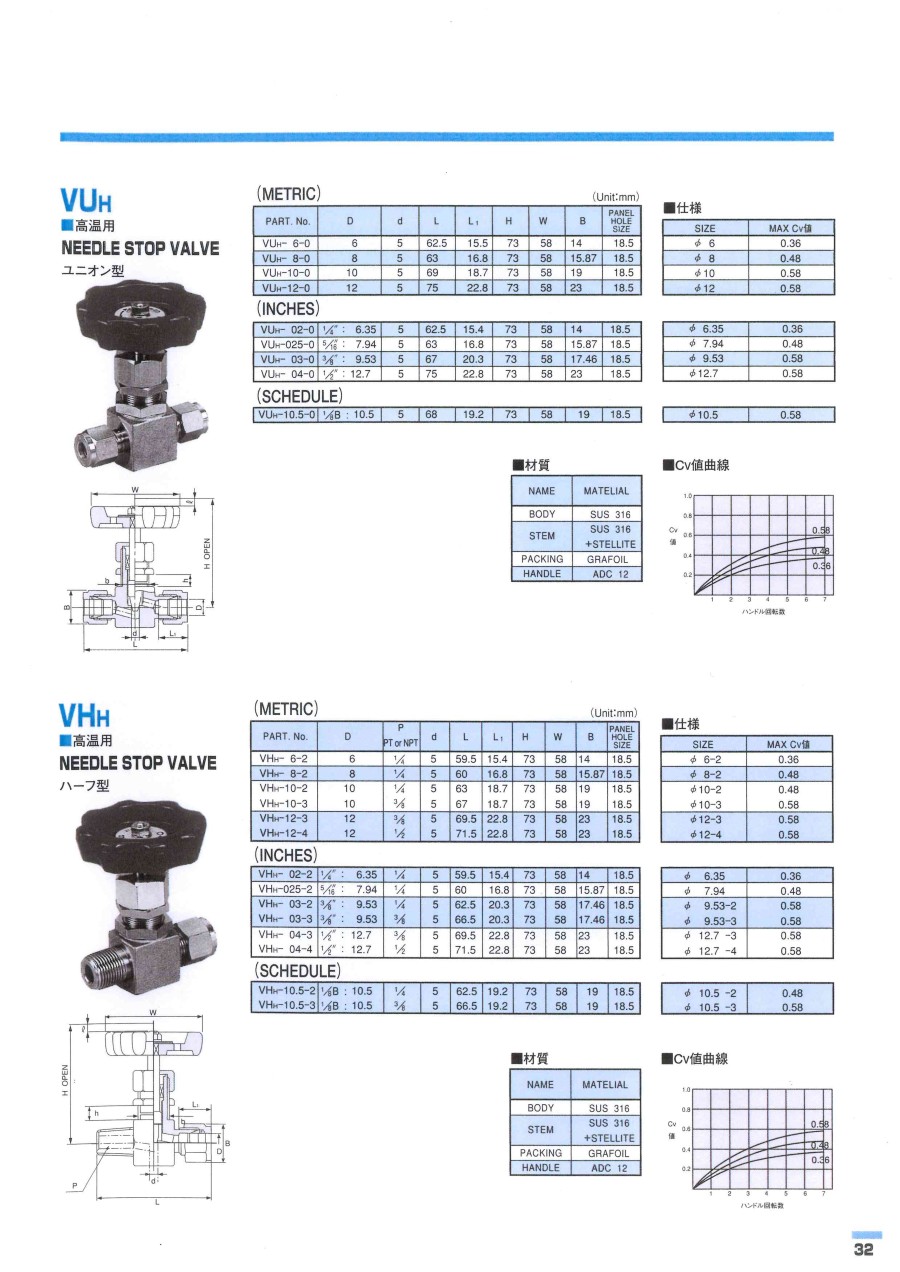

規格表
（METRIC）
（INCHES）
（SCHEDULE）
詳細情報
基本情報
【特長】
・高圧、衝撃、振動、真空、温度変化に耐える精密設計。
・パイプにネジレが生じない理想的なダブル・フェルール方式。
・小型、軽量で締付トルクが小さく、特殊工具は不要。
・接続、取外しが簡単で再使用が出来て経済的。
・ダブル・フェルール独特の相互運動作用で確実シール性能。
・トルク、軸芯指向に依り、継手をセットしたままパイプを差し込める。
