フジトク

ステンレス鋼用 SUS316 ＶＨＰ NEEDLE STOP BALVE ハーフ型

ステンレス鋼用 SUS316 ＶＨＰ NEEDLE STOP BALVE ハーフ型
未確定：候補が14型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

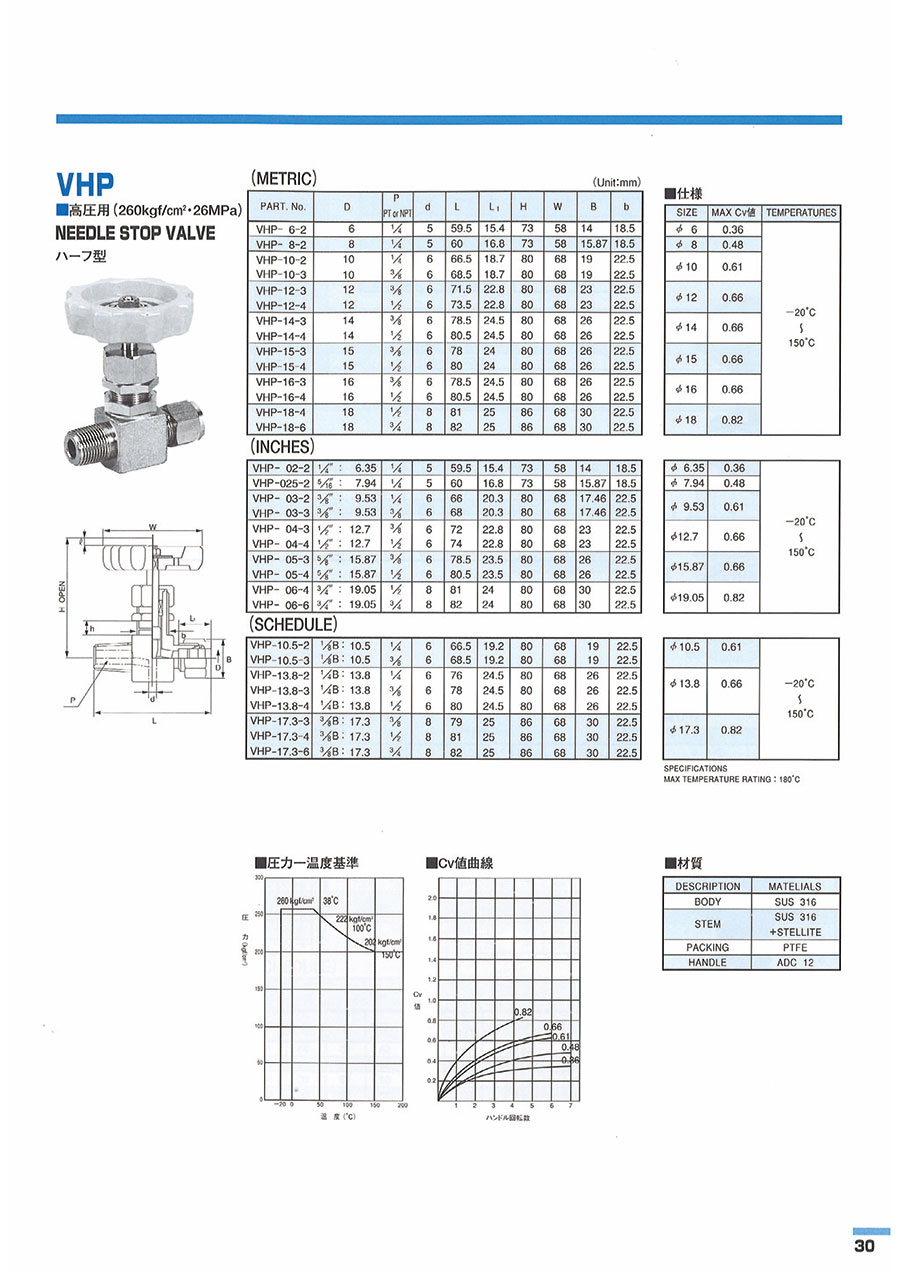

外形図

ステンレス鋼用 SUS316 ＶＨＰ NEEDLE STOP BALVE ハーフ型 外形図

製品仕様

  • 小型、軽量で締付トルクが小さく、特殊工具は不要
  • 接続、取外しが簡単で再使用が出来て経済的
  • ダブル・フェルール独特の相互連動作用で確実なシール性能
  • トルク、軸芯指向に依り、継手をセットしたままパイプを差し込める。

製品仕様

SIZEMAX Cv値TEMPERATURES
φ60.36-20℃～+150℃
φ80.48
φ100.61
φ120.66
φ14
φ15
φ16
φ180.82

（METRIC）

SIZEMAX Cv値TEMPERATURES
φ6.350.36-20℃～+150℃
φ7.940.48
φ9.530.61
φ12.70.66
φ15.87
φ19.050.82

（INCHES）

SIZEMAX Cv値TEMPERATURES
φ10.50.61-20℃～+150℃
φ13.80.66
φ17.30.82

（SCHEDULE）

材質

構成するナット、フェルール、ボディ全てステンレス鋼（SUS-316）を使用しております。

DESCRIPTIONMATELIALS
BODYSUS316
STEMSUS316+STELLITE
PACKINGPTFE
HANDLEADC12

規格表

ステンレス鋼用 SUS316 ＶＨＰ NEEDLE STOP BALVE ハーフ型 規格表1

（METRIC）

ステンレス鋼用 SUS316 ＶＨＰ NEEDLE STOP BALVE ハーフ型 規格表2

（INCHES）

ステンレス鋼用 SUS316 ＶＨＰ NEEDLE STOP BALVE ハーフ型 規格表3

（SCHEDULE）

型番リスト

表示件数
  • 1
    • 型番
    VHP-02-2
    VHP-03-2
    VHP-03-3
    VHP-04-3
    VHP-04-4
    VHP-025-2
    VHP-6-2
    VHP-8-2
    VHP-10-2
    VHP-10-3
    VHP-10.5-2
    VHP-10.5-3
    VHP-12-3
    VHP-12-4

    供給側 配管パイプ径

    (φ)

    制御側 配管ねじの呼び

    高さ H

    (mm)

    ハンドル径

    (φ)

    サイズ仕様

    INCHES仕様 適用管外径（インチサイズ）

    SCHEDULE仕様 適用管呼び

    		最小発注数量
    6.35
    1/4B
    73
    58
    インチサイズ（INCHES）
    1/4
    -
    1個
    9.53
    1/4B
    80
    68
    インチサイズ（INCHES）
    3/8
    -
    1個
    9.53
    3/8B
    80
    68
    インチサイズ（INCHES）
    3/8
    -
    1個
    12.7
    3/8B
    80
    68
    インチサイズ（INCHES）
    1/2
    -
    1個
    12.7
    1/2B
    80
    68
    インチサイズ（INCHES）
    1/2
    -
    1個
    7.94
    1/4B
    73
    58
    インチサイズ（INCHES）
    5/16
    -
    1個
    6
    1/4B
    73
    58
    ミリサイズ（METRIC）
    -
    -
    1個
    8
    1/4B
    73
    58
    ミリサイズ（METRIC）
    -
    -
    1個
    10
    1/4B
    80
    68
    ミリサイズ（METRIC）
    -
    -
    1個
    10
    3/8B
    80
    68
    ミリサイズ（METRIC）
    -
    -
    1個
    10.5
    1/4B
    80
    68
    ガス管サイズ（SCHEDULE）
    -
    1/8
    1個
    10.5
    3/8B
    80
    68
    ガス管サイズ（SCHEDULE）
    -
    1/8
    1個
    12
    3/8B
    80
    68
    ミリサイズ（METRIC）
    -
    -
    1個
    12
    1/2B
    80
    68
    ミリサイズ（METRIC）
    -
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    15,003円
    ( 16,503円 )
    2日目
    16,694円
    ( 18,363円 )
    2日目
    16,694円
    ( 18,363円 )
    2日目
    18,748円
    ( 20,623円 )
    2日目
    17,856円
    ( 19,642円 )
    2日目
    16,166円
    ( 17,783円 )
    2日目
    15,003円
    ( 16,503円 )
    2日目
    16,166円
    ( 17,783円 )
    2日目
    16,694円
    ( 18,363円 )
    2日目
    16,694円
    ( 18,363円 )
    2日目
    16,905円
    ( 18,596円 )
    2日目
    16,905円
    ( 18,596円 )
    2日目
    17,856円
    ( 19,642円 )
    2日目
    17,856円
    ( 19,642円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    高圧、衝撃、振動、真空、温度変化に耐える精密設計。パイプにネジレが生じない理想的なダブル・フェルール方式

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
