フジトク

ステンレス鋼用 SUS316 VE ミニチュアバルブ（エルボ型）

ステンレス鋼用 SUS316 VE ミニチュアバルブ（エルボ型）
  • 一部SALE 2026/01/31まで
通常単価(税別)
10,037円～12,362円特別価格
税込単価
11,041円～13,598円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ステンレス鋼用 SUS316 VU ミニチュアバルブ（ユニオン型）

フジトク

ステンレス鋼用 SUS316 VU ミニチュアバルブ（ユニオン型）
0
通常価格(税別)： 11,411円 (税込価格：12,552円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ステンレス鋼用 SUS316 VSP NEEDLE STOP VALVE ネジ込み型

フジトク

ステンレス鋼用 SUS316 VSP NEEDLE STOP VALVE ネジ込み型
0
通常価格(税別)： 11,939円 (税込価格：13,133円)

通常出荷日：在庫品1日目

【特長】・高圧、衝撃、振動、真空、温度変化に耐える精密設計。・パイプにネジレが...

詳細情報を確認する
未確定：候補が16型番あります。
数量：

商品情報

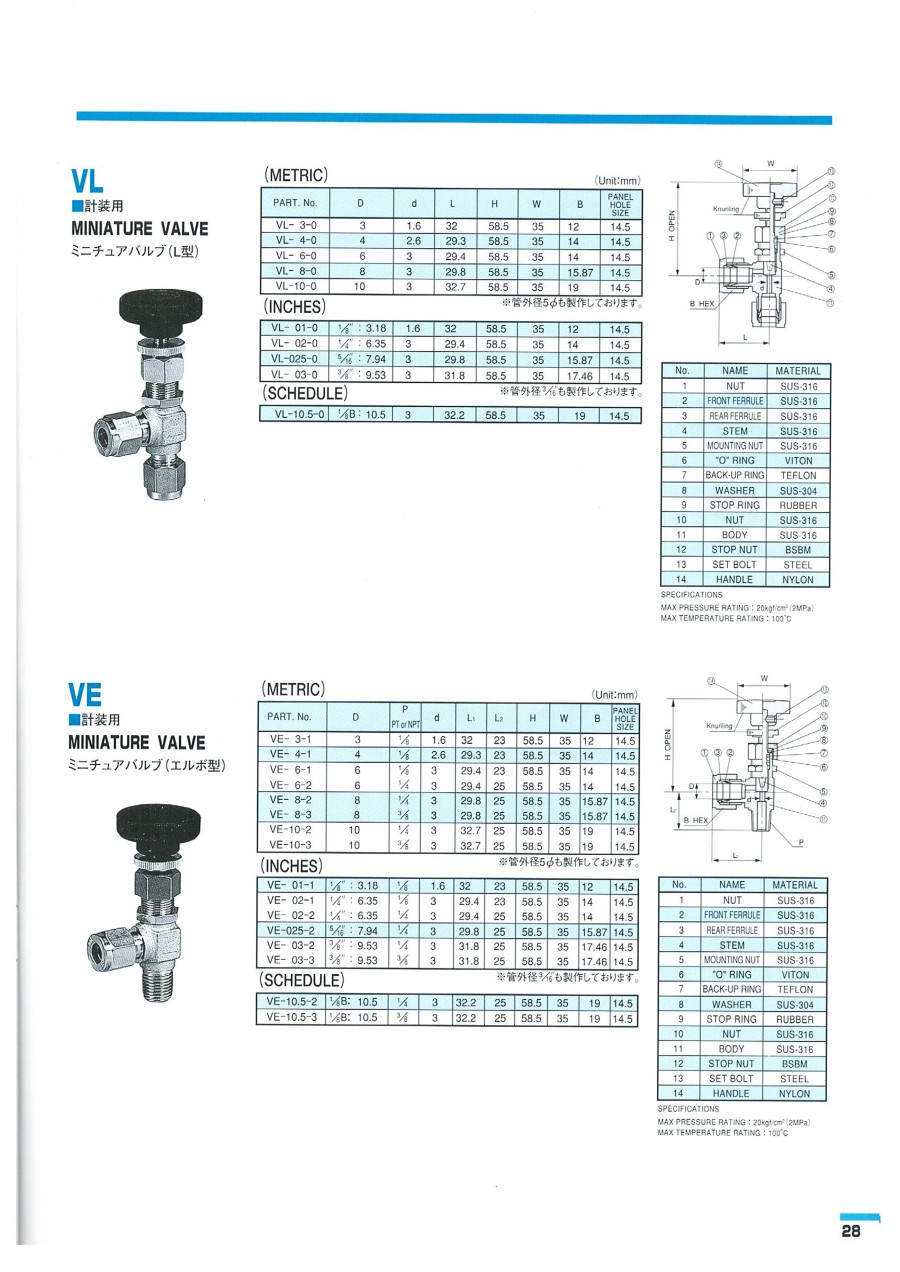

外形図

ステンレス鋼用 SUS316 VE ミニチュアバルブ（エルボ型） 外形図

製品仕様

材質：構成するナット、フェルール、ボディ全てステンレス鋼（SUS-316）を使用しております。

No.NAMEMATERIAL
1NUTSUS-316
2FRONT FERRULE
3REAR FERRULE
4STEM
5MOUNTING NUT
6"O" RINGVITON
7BACK-UP RINGFluoropolymer
8WASHERSUS-304
9STOP RINGRUBBER
10NUTSUS-316
11BODY
12STOP NUTBSBM
13SET BOLTSTEEL
14HANDLENYLON

規格表

ステンレス鋼用 SUS316 VE ミニチュアバルブ（エルボ型） 規格表1

（METRIC）

ステンレス鋼用 SUS316 VE ミニチュアバルブ（エルボ型） 規格表2

（INCHES）

ステンレス鋼用 SUS316 VE ミニチュアバルブ（エルボ型） 規格表3

（SCHEDULE）

型番リスト

表示件数
  • 1
    • 型番
    VE-01-1
    VE-02-1
    VE-02-2
    VE-03-2
    VE-03-3
    VE-025-2
    VE-3-1
    VE-4-1
    VE-6-1
    VE-6-2
    VE-8-2
    VE-8-3
    VE-10-2
    VE-10-3
    VE-10.5-2
    VE-10.5-3

    供給側 配管パイプ径

    (φ)

    制御側 配管ねじの呼び

    サイズ仕様

    INCHES仕様 適用管外径（インチサイズ）

    SCHEDULE仕様 適用管呼び

    		最小発注数量
    3.18
    1/8B
    インチサイズ（INCHES）
    1/8
    -
    1個
    6.35
    1/8B
    インチサイズ（INCHES）
    1/8
    -
    1個
    6.35
    1/4B
    インチサイズ（INCHES）
    1/4
    -
    1個
    9.53
    1/4B
    インチサイズ（INCHES）
    1/4
    -
    1個
    9.53
    3/8B
    インチサイズ（INCHES）
    3/8
    -
    1個
    7.94
    1/4B
    インチサイズ（INCHES）
    1/4
    -
    1個
    3
    1/8B
    ミリサイズ（METRIC）
    -
    -
    1個
    4
    1/8B
    ミリサイズ（METRIC）
    -
    -
    1個
    6
    1/8B
    ミリサイズ（METRIC）
    -
    -
    1個
    6
    1/4B
    ミリサイズ（METRIC）
    -
    -
    1個
    8
    1/4B
    ミリサイズ（METRIC）
    -
    -
    1個
    8
    3/8B
    ミリサイズ（METRIC）
    -
    -
    1個
    10
    1/4B
    ミリサイズ（METRIC）
    -
    -
    1個
    10
    3/8B
    ミリサイズ（METRIC）
    -
    -
    1個
    10.5
    1/4B
    ガス管サイズ（SCHEDULE）
    -
    1/4
    1個
    10.5
    3/8B
    ガス管サイズ（SCHEDULE）
    -
    3/8
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    12,362円
    ( 13,598円 )
    2日目
    10,037円
    ( 11,041円 )
    2日目
    11,899円10,709円
    ( 11,780円 )
    2日目
    11,411円
    ( 12,552円 )
    2日目
    11,411円
    ( 12,552円 )
    15日目
    10,777円
    ( 11,855円 )
    2日目
    12,362円
    ( 13,598円 )
    2日目
    11,200円
    ( 12,320円 )
    2日目
    11,899円
    ( 13,089円 )
    2日目
    10,037円
    ( 11,041円 )
    2日目
    11,899円10,947円
    ( 12,042円 )
    2日目
    10,777円
    ( 11,855円 )
    2日目
    11,411円
    ( 12,552円 )
    2日目
    11,411円
    ( 12,552円 )
    2日目
    11,939円
    ( 13,133円 )
    2日目
    11,939円
    ( 13,133円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・高圧、衝撃、振動、真空、温度変化に耐える精密設計。
    ・パイプにネジレが生じない理想的なダブル・フェルール方式。
    ・小型、軽量で締付トルクが小さく、特殊工具は不要。
    ・接続、取外しが簡単で再使用が出来て経済的。
    ・ダブル・フェルール独特の相互運動作用で確実シール性能。
    ・トルク、軸芯指向に依り、継手をセットしたままパイプを差し込める。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ステンレス鋼用 SUS316 VE ミニチュアバルブ（エルボ型）のレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    ステンレス鋼用 SUS316 VE ミニチュアバルブ（エルボ型）
    ステンレス鋼用 SUS316 VH ミニチュアバルブ（ハーフ型）
    ステンレス鋼用 SUS316 VU ミニチュアバルブ（ユニオン型）
    ステンレス鋼用 SUS316 VL ミニチュアバルブ（L型）
    ステンレス鋼用 SUS316 VUH 高温用 NEEDLE STOP VALVE ユニオン型
    ステンレス鋼用 SUS316 VSP NEEDLE STOP VALVE ネジ込み型
    メーカーフジトクフジトクフジトクフジトクフジトクフジトク
    通常価格10,037円-10,037円 -11,411円 -11,411円 -19,968円 -11,939円 -
    通常出荷日2日目〜在庫品1日目〜在庫品1日目〜2日目〜2日目在庫品1日目〜
    本体形状アングルストレートストレートアングルストレートストレート
    本体材質SUS316SUS316SUS316SUS316SUS316SUS316
    使用流体水 / 空気 / 油 / ガス水 / 空気 / 油 / ガス水 / 空気 / 油 / ガス水 / 空気 / 油 / ガス水 / 空気 / 油 / ガス水 / 空気 / 油 / ガス
    呼び圧力2MPa2MPa2MPa2MPa10MPa26MPa
    供給側 接続種類金属管接続金属管接続金属管接続金属管接続金属管接続PT(めねじ）
