銅管用 B型くい込継手 PF型 STRAIGHT THREAD CONNECTOR

カタログ |

通常単価(税別): 865円～5,656円

税込単価: 952円～6,222円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

高圧で利用可能な銅管用の、B型くい込継手。短納期で各種取り揃えております。

種類
ストレート
接続種類
管⇔ねじ差し込み式
適用管サイズ　規格
メートル同径
接続ねじの種類 1
G（管用平行おねじ）
材質
黄銅製(C3604BD-F)
最高使用圧力区分 (MPa)
7.0MPa以上
使用流体
水 / 空気 / 油
最高使用圧力 (MPa)
15
継手種類
くい込み式継手
適用管種類
銅管（一般）
適用管材質
銅

ご注意

本シリーズは全て金色となります。

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

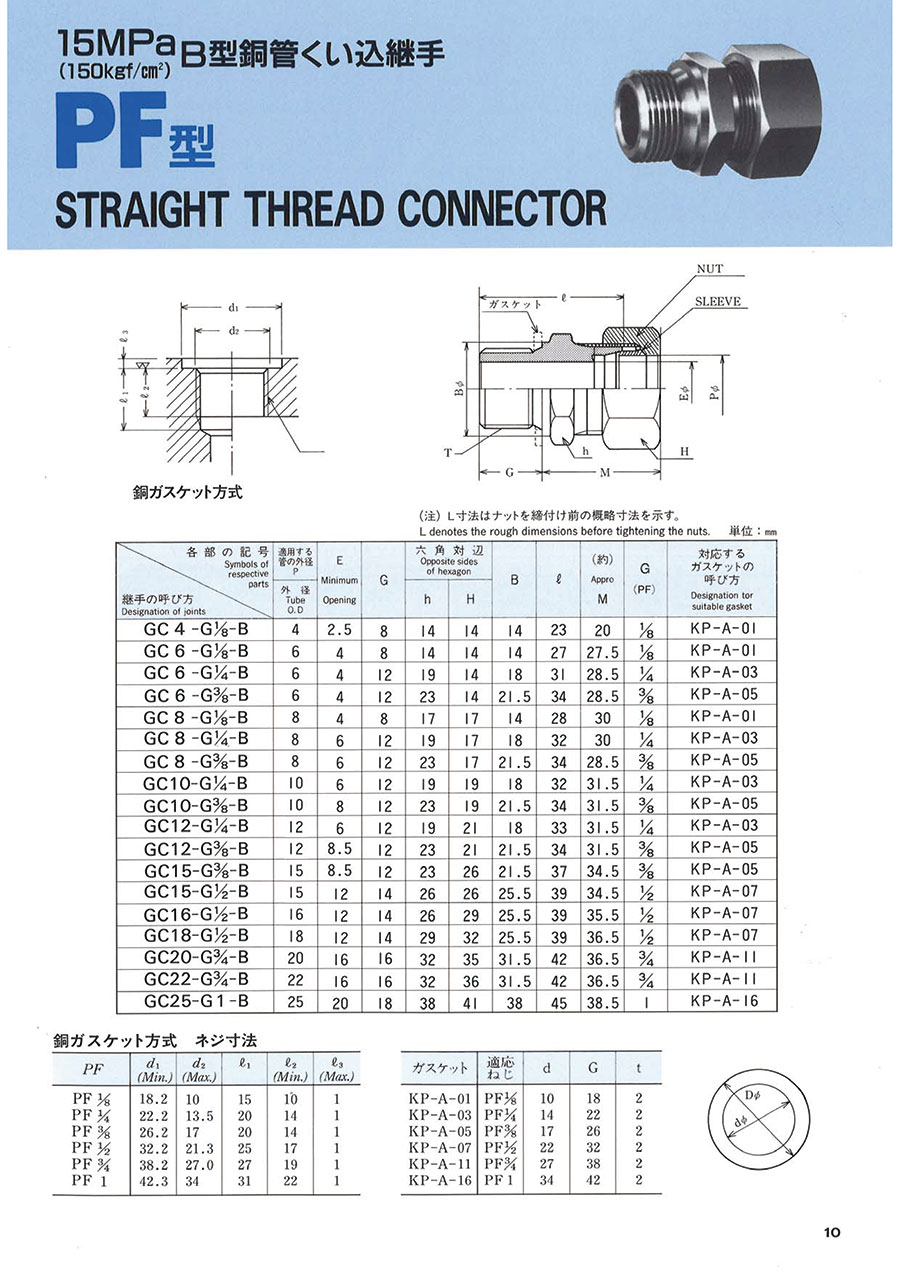

外形図

（注）L寸法はナットを締付け前の概略寸法を示す。

製品仕様

（構造）
（a）喰込継手はD、C、Fの3点で構成されます。
（b）接続はCを先に、次にFをパイプに挿入後パイプ先端を必ずEにつき当るまで入れ、締付けを行います。トルクがかかり始めてから1 1/2～1 3/4回転程度の締付けが適合です。
（c）挿入されるパイプの先端は直角に切断し、バリがない様、又スリーブの接着方向を絶対に間違えない様十分注意してセットしてください。
（d）締付け後の取りはずし、組立ての繰り返しは可能です。その時は前回の締付け時点より多少増締めしてください。繰り返しは5回位です。

銅管用 B型くい込継手 PF型 STRAIGHT THREAD CONNECTOR 関連画像

（材質）

本体：JIS H3250-快削黄銅棒（C3604BD-F）
ナット：JIS H3250-鍛造用黄銅棒（C3771BE-F）

（定格圧力）

静圧及び上下振動試験による安全率を4以上と定め下記表の通りです。

適用する管外径（TubeO-D）	4φ～15φ	16φ～25φ	28φ～40φ
定格圧力MPa	15.0	12.0	7.0
最高圧力温度MPa	208℃
最高圧力温度MPa	5.0	3.5	1.5

銅ガスケット方式ネジ寸法

PF	d₁ （Min.）	d₂ （Max.）	l₁	l₂ （Min.）	l₃ （Max.）
PF1/8	18.2	10	15	10	1
PF1/4	22.2	13.5	20	14	1
PF3/8	26.2	17	20	14	1
PF1/2	32.2	21.3	25	17	1
PF3/4	38.2	27.0	27	19	1
PF1	42.3	34	31	22	1

ガスケット	適応ねじ	d	G	t
KP-A-01	PF1/8	10	18	2
KP-A-03	PF1/4	14	22	2
KP-A-05	PF3/8	17	26	2
KP-A-07	PF1/2	22	32	2
KP-A-11	PF3/4	27	38	2
KP-A-16	PF1	34	42	2

銅管用 B型くい込継手 PF型 STRAIGHT THREAD CONNECTOR 関連画像2

規格表

型番リスト

表示件数

型番

適用管外径1　(M)

(mm)

ねじの呼び 1

最小発注数量

6	1/4B(8A)	1個
6	1/8B(6A)	1個
6	3/8B(10A)	1個
8	1/4B(8A)	1個
8	1/8B(6A)	1個
8	3/8B(10A)	1個
10	1/4B(8A)	1個
10	3/8B(10A)	1個
12	1/4B(8A)	1個
12	3/8B(10A)	1個
15	1/2B(15A)	1個
15	3/8B(10A)	1個
16	1/2B(15A)	1個
18	1/2B(15A)	1個
20	3/4B(20A)	1個
25	1B(25A)	1個

通常単価(税別) (税込単価)	通常出荷日

1,104円 ( 1,214円 )	4日目
865円 ( 952円 )	4日目
1,622円 ( 1,784円 )	4日目
1,134円 ( 1,247円 )	4日目
942円 ( 1,036円 )	7日目
1,524円 ( 1,676円 )	4日目
1,444円 ( 1,588円 )	7日目
1,210円 ( 1,331円 )	7日目
1,234円 ( 1,357円 )	4日目
1,414円 ( 1,555円 )	4日目
2,362円 ( 2,598円 )	4日目
2,259円 ( 2,485円 )	4日目
3,074円 ( 3,381円 )	4日目
3,534円 ( 3,887円 )	10日目
3,820円 ( 4,202円 )	4日目
5,656円 ( 6,222円 )	4日目

詳細情報

基本情報

基本情報

高圧で利用可能な銅管用の、B型くい込継手。短納期で各種取り揃えております。

ご注意

本シリーズは全て金色となります。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

銅管用 B型くい込継手 PF型 STRAIGHT THREAD CONNECTORのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品銅管用 B型くい込継手 PF型 STRAIGHT THREAD CONNECTOR	銅管用 B型くい込継手 GC型 MALE CONNECTOR	銅管用 B型くい込継手 GSP型	銅管用 B1型くい込継手 GC型 B1 MALE CONNECTOR	銅管用 B型くい込継手 GS-1 FEMAL CONNECTOR	銅管用 B1型くい込継手 GSP-B1型
メーカー	フジトク	フジトク	フジトク	フジトク	フジトク	フジトク
通常価格	865円-	601円 -	1,146円 -	271円 -	1,456円 -	1,877円 -
通常出荷日	4日目〜	在庫品1日目〜	2日目〜	在庫品1日目〜	2日目〜	3日目〜
種類	ストレート	ストレート	ストレート	ストレート	ストレート	ストレート
接続種類	管⇔ねじ差し込み式	管⇔ねじ差し込み式	管⇔ねじ差し込み式	管⇔ねじ差し込み式	管⇔ねじ差し込み式	管⇔ねじ差し込み式
適用管サイズ　規格	メートル同径	メートル同径	メートル同径	メートル同径	メートル同径	メートル同径
接続ねじの種類 1	G（管用平行おねじ）	R（管用テーパおねじ）	G（管用平行めねじ）	R（管用テーパおねじ）	Rc（管用テーパめねじ）	G（管用平行めねじ）
材質	黄銅製(C3604BD-F)	黄銅製(C3604BD-F)	黄銅製(C3604BD-F)	黄銅製(C3604BD-F)	黄銅製(C3604BD-F)	黄銅製(C3604BD-F)
