銅管用 B型くい込継手 GC型 MALE CONNECTOR

銅管用 B型くい込継手 GC型 MALE CONNECTOR
  • 数量スライド割引
  • 一部当日出荷可能
通常単価(税別)
601円～14,829円
税込単価
661円～16,312円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

銅管用 B1型くい込継手 GC型 B1 MALE CONNECTOR

フジトク

銅管用 B1型くい込継手 GC型 B1 MALE CONNECTOR
0
通常価格(税別)： 271円 (税込価格：298円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

銅管用 B型くい込継手 PF型 STRAIGHT THREAD CONNECTOR

フジトク

銅管用 B型くい込継手 PF型 STRAIGHT THREAD CONNECTOR
0
通常価格(税別)： 865円 (税込価格：952円)

通常出荷日：4 日目 ～

高圧で利用可能な銅管用の、B型くい込継手。短納期で各種取り揃えております。

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 本シリーズは全て金色となります。
未確定：候補が31型番あります。
数量：

商品情報

外形図

銅管用 B型くい込継手 GC型 MALE CONNECTOR 外形図

（注）L寸法はナットを締付け前の概略寸法を示す。

製品仕様

（構造）
（a）喰込継手はD、C、Fの3点で構成されます。
（b）接続はCを先に、次にFをパイプに挿入後パイプ先端を必ずEにつき当るまで入れ、締付けを行います。トルクがかかり始めてから1 1/2～1 3/4回転程度の締付けが適合です。
（c）挿入されるパイプの先端は直角に切断し、バリがない様、又スリーブの接着方向を絶対に間違えない様十分注意してセットしてください。
（d）締付け後の取りはずし、組立ての繰り返しは可能です。その時は前回の締付け時点より多少増締めしてください。繰り返しは5回位です。

銅管用 B型くい込継手 GC型 MALE CONNECTOR 関連画像

（材質）

  • 本体：JIS H3250-快削黄銅棒（C3604BD-F）
  • ナット：JIS H3250-鍛造用黄銅棒（C3771BE-F）

（定格圧力）

静圧及び上下振動試験による安全率を4以上と定め下記表の通りです。

適用する管外径（TubeO-D）4φ～15φ16φ～25φ28φ～40φ
定格圧力MPa15.012.07.0
最高圧力温度MPa208℃
5.03.51.5

規格表

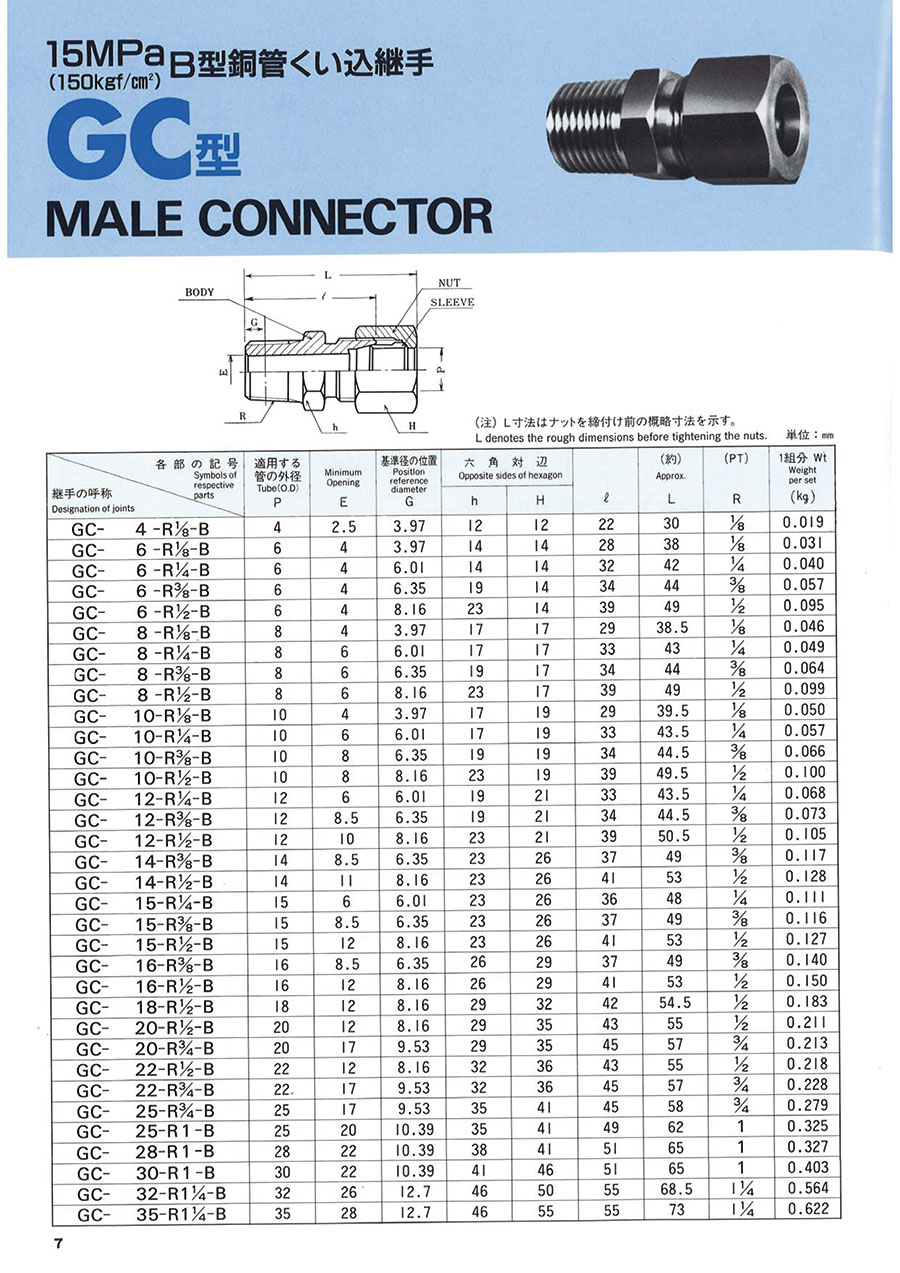

銅管用 B型くい込継手 GC型 MALE CONNECTOR 規格表

型番リスト

表示件数
  • 1
    • 型番
    GC-4-R1/8-B
    GC-6-R1/2-B
    GC-6-R1/4-B
    GC-6-R1/8-B
    GC-6-R3/8-B
    GC-8-R1/2-B
    GC-8-R1/4-B
    GC-8-R1/8-B
    GC-8-R3/8-B
    GC-10-R1/2-B
    GC-10-R1/4-B
    GC-10-R1/8-B
    GC-10-R3/8-B
    GC-12-R1/4-B
    GC-12-R3/8-B
    GC-14-R1/2-B
    GC-14-R3/8-B
    GC-15-R1/2-B
    GC-15-R3/8-B
    GC-16-R1/2-B
    GC-16-R3/8-B
    GC-18-R1/2-B
    GC-20-R1/2-B
    GC-20-R3/4-B
    GC-22-R1/2-B
    GC-22-R3/4-B
    GC-25-R1-B
    GC-28-R1-B
    GC-30-R1-B
    GC-32-R1(1/4)-B
    GC-35-R1(1/4)-B

    適用管外径1　(M)

    (mm)

    ねじの呼び 1

    		最小発注数量
    4
    1/8B(6A)
    1個
    6
    1/2B(15A)
    1個
    6
    1/4B(8A)
    1個
    6
    1/8B(6A)
    1個
    6
    3/8B(10A)
    1個
    8
    1/2B(15A)
    1個
    8
    1/4B(8A)
    1個
    8
    1/8B(6A)
    1個
    8
    3/8B(10A)
    1個
    10
    1/2B(15A)
    1個
    10
    1/4B(8A)
    1個
    10
    1/8B(6A)
    1個
    10
    3/8B(10A)
    1個
    12
    1/4B(8A)
    1個
    12
    3/8B(10A)
    1個
    14
    1/2B(15A)
    1個
    14
    3/8B(10A)
    1個
    15
    1/2B(15A)
    1個
    15
    3/8B(10A)
    1個
    16
    1/2B(15A)
    1個
    16
    3/8B(10A)
    1個
    18
    1/2B(15A)
    1個
    20
    1/2B(15A)
    1個
    20
    3/4B(20A)
    1個
    22
    1/2B(15A)
    1個
    22
    3/4B(20A)
    1個
    25
    1B(25A)
    1個
    28
    1B(25A)
    1個
    30
    1B(25A)
    1個
    32
    1 1/4B(32A)
    1個
    35
    1 1/4B(32A)
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    678円
    ( 746円 )
    3日目
    1,831円
    ( 2,014円 )
    3日目
    638円
    ( 702円 )
    4日目
    601円
    ( 661円 )
    在庫品1日目当日出荷可能
    1,183円
    ( 1,301円 )
    3日目
    1,890円
    ( 2,079円 )
    3日目
    704円
    ( 774円 )
    4日目
    619円
    ( 681円 )
    在庫品1日目当日出荷可能
    1,330円
    ( 1,463円 )
    3日目
    1,472円
    ( 1,619円 )
    在庫品1日目当日出荷可能
    816円
    ( 898円 )
    在庫品1日目当日出荷可能
    1,075円
    ( 1,183円 )
    3日目
    896円
    ( 986円 )
    在庫品1日目当日出荷可能
    880円
    ( 968円 )
    3日目
    979円
    ( 1,077円 )
    在庫品1日目当日出荷可能
    1,980円
    ( 2,178円 )
    7日目
    1,838円
    ( 2,022円 )
    3日目
    2,008円
    ( 2,209円 )
    3日目
    1,978円
    ( 2,176円 )
    3日目
    2,579円
    ( 2,837円 )
    3日目
    2,200円
    ( 2,420円 )
    3日目
    2,964円
    ( 3,260円 )
    3日目
    2,656円
    ( 2,922円 )
    3日目
    2,918円
    ( 3,210円 )
    3日目
    3,636円
    ( 4,000円 )
    3日目
    3,825円
    ( 4,208円 )
    9日目
    4,204円
    ( 4,624円 )
    3日目
    5,111円
    ( 5,622円 )
    4日目
    5,613円
    ( 6,174円 )
    4日目
    9,980円
    ( 10,978円 )
    4日目
    14,829円
    ( 16,312円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    高圧で利用可能な銅管用の、B型くい込継手。短納期で各種取り揃えております。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 本シリーズは全て金色となります。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
