フジトク

銅管用 B1型くい込継手 GC型 B1 MALE CONNECTOR

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 271円～3,441円

税込単価: 298円～3,785円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

銅管用 B型くい込継手 PF型 STRAIGHT THREAD CONNECTOR

通常出荷日：4 日目～

高圧で利用可能な銅管用の、B型くい込継手。短納期で各種取り揃えております。

種類
ストレート
接続種類
管⇔ねじ差し込み式
適用管サイズ　規格
メートル同径
接続ねじの種類 1
R（管用テーパおねじ）
材質
黄銅製(C3604BD-F)
最高使用圧力区分 (MPa)
2.0～7.0MPa
使用流体
水 / 空気 / 油
最高使用圧力 (MPa)
3.5
継手種類
くい込み式継手
適用管種類
銅管（一般）
適用管材質
銅

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
本シリーズは全て金色となります。

未確定：候補が24型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

（構造）
（a）喰込継手はD、C、Fの3点で構成されます。
（b）接続はCを先に、次にFをパイプに挿入後パイプ先端を必ずEにつき当るまで入れ、締付けを行います。トルクがかかり始めてから1 1/2～1 3/4回転程度の締付けが適合です。
（c）挿入されるパイプの先端は直角に切断し、バリがない様、又スリーブの接着方向を絶対に間違えない様十分注意してセットしてください。
（d）締付け後の取りはずし、組立ての繰り返しは可能です。その時は前回の締付け時点より多少増締めしてください。繰り返しは5回位です。

（材質）

本体：JIS H3250-快削黄銅棒（C3604BD-F）
ナット：JIS H3250-鍛造用黄銅棒（C3771BE-F）

（定格圧力）

静圧及び上下振動試験による安全率を4以上と定め下記表の通りです。

適用する管外径（TubeO-D）	4φ～15φ	16φ～25φ	28φ～40φ
定格圧力MPa	15.0	12.0	7.0
最高圧力温度MPa	208℃
最高圧力温度MPa	5.0	3.5	1.5

規格表

型番リスト

表示件数

型番

適用管外径1　(M)

(mm)

ねじの呼び 1

最小発注数量

4	1/8B(6A)	1個
6	1/2B(15A)	1個
6	1/4B(8A)	1個
6	1/8B(6A)	1個
6	3/8B(10A)	1個
8	1/2B(15A)	1個
8	1/4B(8A)	1個
8	1/8B(6A)	1個
8	3/8B(10A)	1個
10	1/2B(15A)	1個
10	1/4B(8A)	1個
10	1/8B(6A)	1個
10	3/8B(10A)	1個
12	1/2B(15A)	1個
12	1/4B(8A)	1個
12	3/8B(10A)	1個
14	1/2B(15A)	1個
14	3/8B(10A)	1個
15	1/2B(15A)	1個
15	3/8B(10A)	1個
20	1/2B(15A)	1個
20	3/4B(20A)	1個
25	1B(25A)	1個
25	3/4B(20A)	1個

通常単価(税別) (税込単価)	通常出荷日

271円 ( 298円 )	4日目
1,532円 ( 1,685円 )	4日目
567円 ( 624円 )	在庫品1日目当日出荷可能
323円 ( 355円 )	9日目
909円 ( 1,000円 )	4日目
1,600円 ( 1,760円 )	4日目
644円 ( 708円 )	在庫品1日目当日出荷可能
563円 ( 619円 )	4日目
943円 ( 1,037円 )	在庫品1日目当日出荷可能
1,665円 ( 1,832円 )	4日目
768円 ( 845円 )	4日目
747円 ( 822円 )	4日目
981円 ( 1,079円 )	4日目
1,619円 ( 1,781円 )	4日目
932円 ( 1,025円 )	4日目
934円 ( 1,027円 )	4日目
1,819円 ( 2,001円 )	4日目
1,407円 ( 1,548円 )	4日目
1,497円 ( 1,647円 )	4日目
1,352円 ( 1,487円 )	7日目
1,988円 ( 2,187円 )	5日目
2,265円 ( 2,492円 )	4日目
3,441円 ( 3,785円 )	4日目
3,099円 ( 3,409円 )	4日目

詳細情報

基本情報

基本情報

高圧で利用可能な銅管用の、B型くい込継手。短納期で各種取り揃えております。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
本シリーズは全て金色となります。

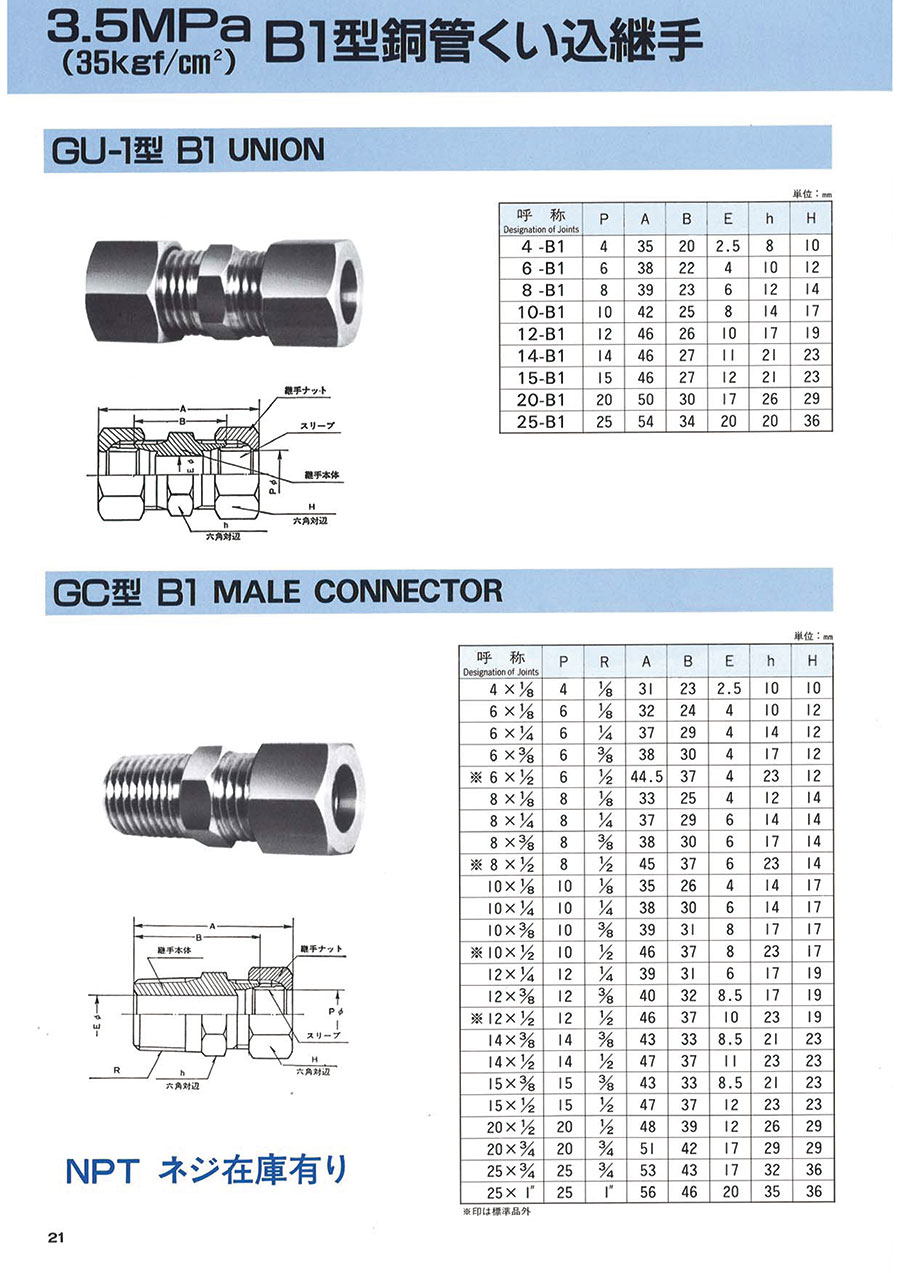

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
