ステンレス鋼用 SUS316 UE L型フレヤードユニオン
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 3,597円～24,899円
- 税込単価
- 3,957円～27,389円
【特長】・高圧、衝撃、振動、真空、温度変化に耐える精密設計・パイプにネジレが生...
詳細情報を確認する
未確定：候補が25型番あります。
商品情報

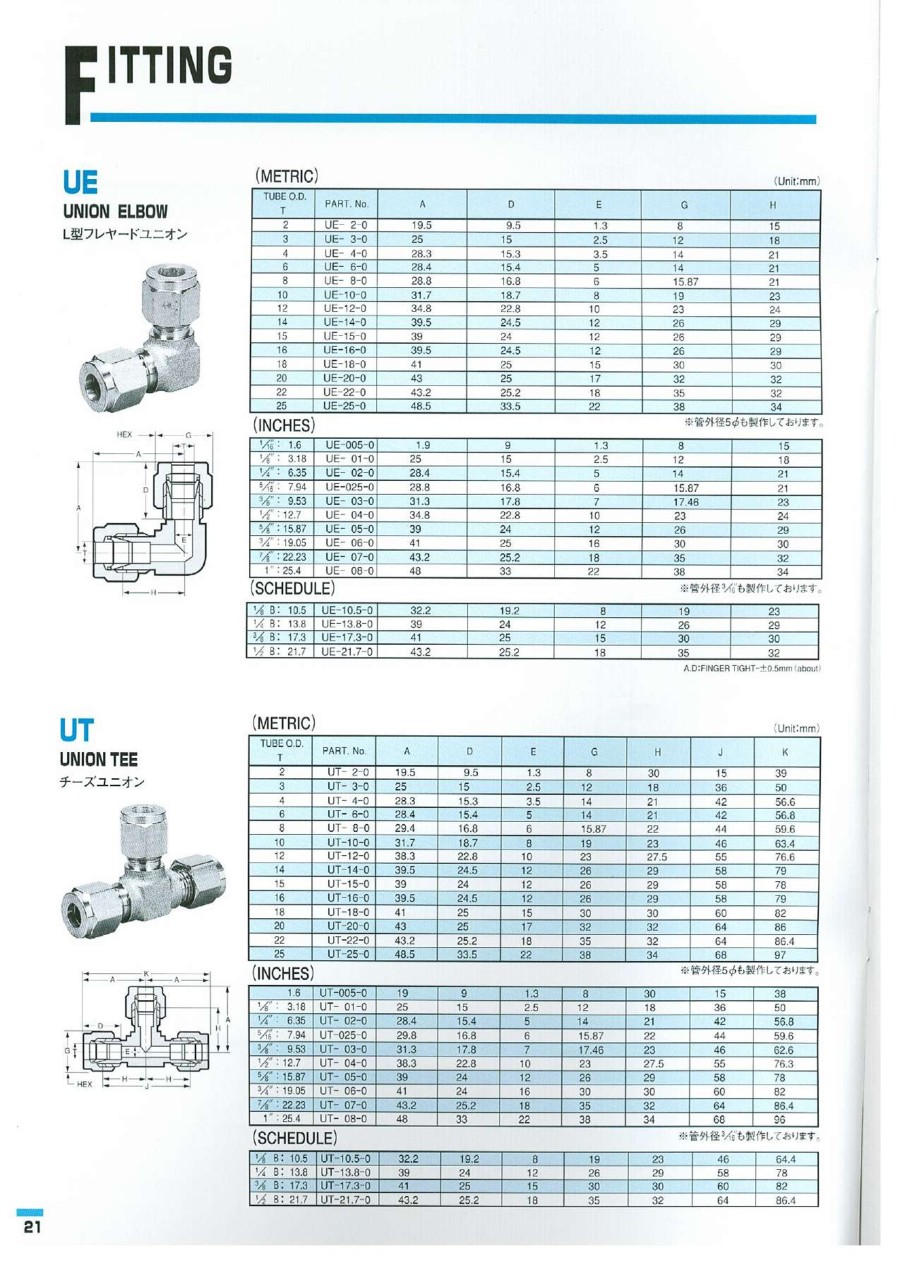

外形図
規格表
（METRIC）
（Unit:mm）
| TUBE O.D. T | PART. No. | A | D | E | G | H |
|---|---|---|---|---|---|---|
| 2 | UE- 2-0 | 19.5 | 9.5 | 1.3 | 8 | 15 |
| 3 | UE- 3-0 | 25 | 15 | 2.5 | 12 | 18 |
| 4 | UE- 4-0 | 28.3 | 15.3 | 3.5 | 14 | 21 |
| 6 | UE- 6-0 | 28.4 | 15.4 | 5 | 14 | 21 |
| 8 | UE- 8-0 | 28.8 | 16.8 | 6 | 15.87 | 21 |
| 10 | UE-10-0 | 31.7 | 18.7 | 8 | 19 | 23 |
| 12 | UE-12-0 | 34.8 | 22.8 | 10 | 23 | 24 |
| 14 | UE-14-0 | 39.5 | 24.5 | 12 | 26 | 29 |
| 15 | UE-15-0 | 39 | 24 | 12 | 26 | 29 |
| 16 | UE-16-0 | 39.5 | 24.5 | 12 | 26 | 29 |
| 18 | UE-18-0 | 41 | 25 | 15 | 30 | 30 |
| 20 | UE-20-0 | 43 | 25 | 17 | 32 | 32 |
| 22 | UE-22-0 | 43.2 | 25.2 | 18 | 35 | 32 |
| 25 | UE-25-0 | 48.5 | 33.5 | 22 | 38 | 34 |
※管外径5Φも製作しております。
（INCHES）
（Unit:mm）
| TUBE O.D. T | PART. No. | A | D | E | G | H |
|---|---|---|---|---|---|---|
| 1/16":1.6 | UE-005-0 | 1.9 | 9 | 1.3 | 8 | 15 |
| 1/8":3.18 | UE- 01-0 | 25 | 15 | 2.5 | 12 | 18 |
| 1/4":6.35 | UE- 02-0 | 28.4 | 15.4 | 5 | 14 | 21 |
| 5/16":7.94 | UE-025-0 | 28.8 | 16.8 | 6 | 15.87 | 21 |
| 3/8":9.53 | UE- 03-0 | 31.3 | 17.8 | 7 | 17.46 | 23 |
| 1/2":12.7 | UE- 04-0 | 34.8 | 22.8 | 10 | 23 | 24 |
| 5/8":15.87 | UE- 05-0 | 39 | 24 | 12 | 26 | 29 |
| 3/4":19.05 | UE- 06-0 | 41 | 25 | 16 | 30 | 30 |
| 7/8":22.23 | UE- 07-0 | 43.2 | 25.2 | 18 | 35 | 32 |
| 1":25.4 | UE- 08-0 | 48 | 33 | 22 | 38 | 34 |
※管外径3/16"も製作しております。
（SCHEDULE）
（Unit:mm）
| TUBE O.D. T | PART. No. | A | D | E | G | H |
|---|---|---|---|---|---|---|
| 1/8B:10.5 | U-10.5-0 | 32.2 | 19.2 | 8 | 19 | 23 |
| 1/4B:13.8 | U-13.8-0 | 39 | 24 | 12 | 26 | 29 |
| 3/8B:17.3 | U-17.3-0 | 41 | 25 | 15 | 30 | 30 |
| 1/2B:21.7 | U-21.7-0 | 43.2 | 25.2 | 18 | 35 | 32 |
A.D:FINGER TIGHT-±0.5mm（about）
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,597円 ( 5,057円 ) | 2日目 |
3,795円 ( 4,175円 ) | 2日目 |
4,797円 ( 5,277円 ) | 2日目 |
6,989円 ( 7,688円 ) | 2日目 |
8,997円 ( 9,897円 ) | 2日目 |
12,740円 ( 14,014円 ) | 2日目 |
13,735円 ( 15,109円 ) | 2日目 |
24,899円 ( 27,389円 ) | 2日目 |
3,601円 ( 3,961円 ) | 2日目 |
4,597円 ( 5,057円 ) | 2日目 |
4,297円 ( 4,727円 ) | 2日目 |
3,597円 ( 3,957円 ) | 在庫品1日目当日出荷可能 |
3,989円 ( 4,388円 ) | 在庫品1日目当日出荷可能 |
4,589円 ( 5,048円 ) | 在庫品1日目当日出荷可能 |
4,797円 ( 5,277円 ) | 2日目 |
6,997円 ( 7,697円 ) | 在庫品1日目当日出荷可能 |
8,997円 ( 9,897円 ) | 2日目 |
8,997円 ( 9,897円 ) | 2日目 |
9,489円 ( 10,438円 ) | 2日目 |
13,409円 ( 14,750円 ) | 2日目 |
10,988円 ( 12,087円 ) | 2日目 |
13,101円 ( 14,411円 ) | 2日目 |
13,735円 ( 15,109円 ) | 2日目 |
13,735円 ( 15,109円 ) | 2日目 |
17,782円 ( 19,560円 ) | 2日目 |
詳細情報
基本情報
【特長】
・高圧、衝撃、振動、真空、温度変化に耐える精密設計
・パイプにネジレが生じない理想的なダブル・フェルール方式
・小型、軽量で締付トルクが小さく、特殊工具は不要
・接続、取外しが簡単で再使用が出来て経済的
・ダブル・フェルール独特の相互連動作用で確実なシール性能
・トルク、軸芯指向に依り、継手をセットしたままパイプを差し込める
