ステンレス鋼用 SUS316 ME エルボユニオン

Name: ステンレス鋼用 SUS316 ME エルボユニオン
Brand: フジトク
SKU: 221000821826
Rating: 5 (1 reviews)

カタログ |

一部SALE 2026/01/31まで
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 2,889円～21,899円特別価格

税込単価: 3,178円～24,089円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

フジトク

ステンレス鋼用 SUS316 MC ハーフユニオン

通常価格(税別)： 1,697円 (税込価格：1,867円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

フジトク

ステンレス鋼用 SUS316 UE L型フレヤードユニオン

通常価格(税別)： 3,597円 (税込価格：3,957円)

通常出荷日：在庫品1日目

【特長】・高圧、衝撃、振動、真空、温度変化に耐える精密設計・パイプにネジレが生...

詳細情報を確認する

材質
SUS316
表面処理
なし
使用流体
水 / 空気 / ガス / 油
接続種類
ねじ⇔管　接続
接続種類ねじ・管方向
ハーフエルボ
適用管材質
ステンレス
種類
継手

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が76型番あります。

商品情報
型番リスト
詳細情報

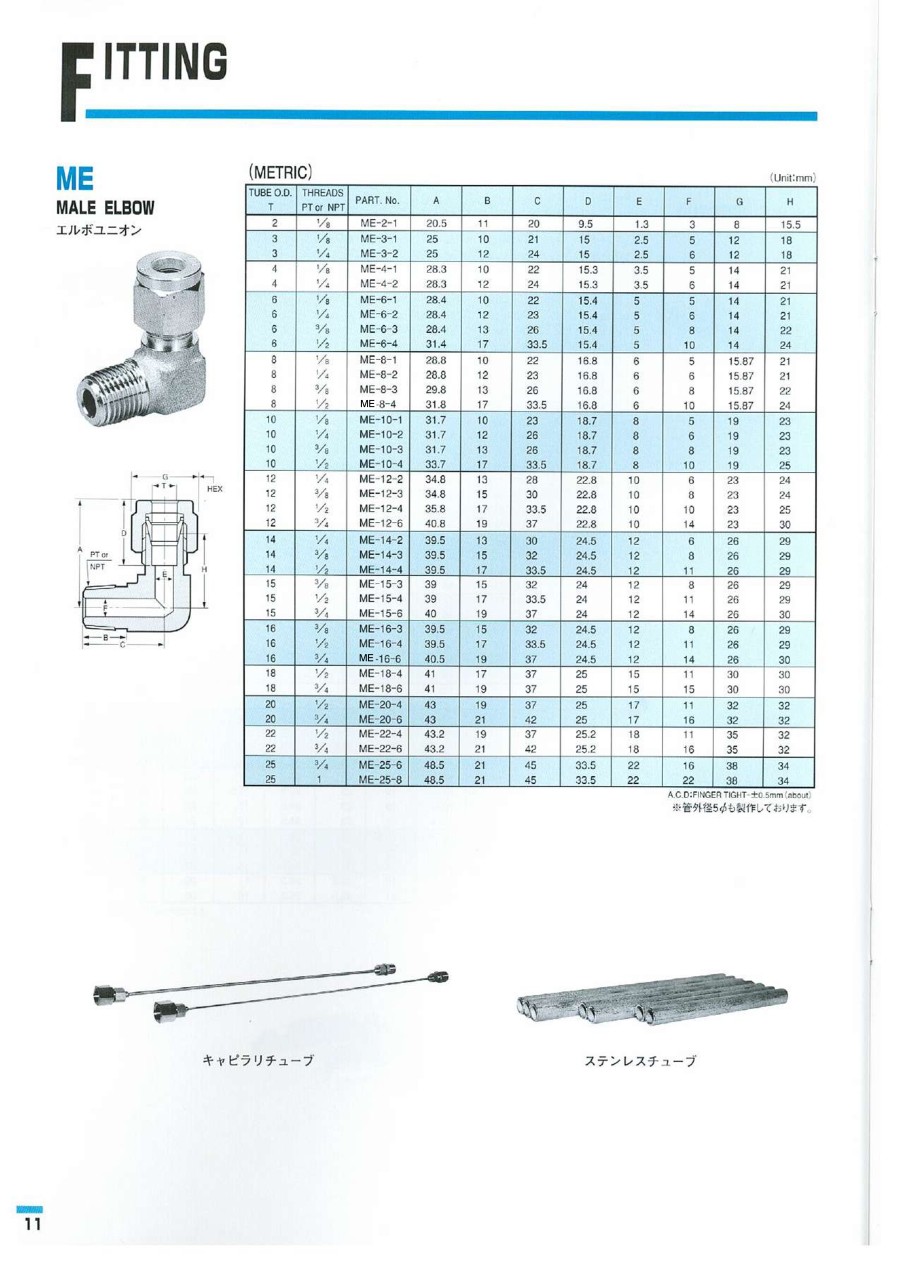

カタログ

商品情報

外形図

規格表

（METRIC）

（Unit:mm）

TUBE O.D. T	THREADS PT or NPT	PART. No.	A	B	C	D	E	F	G	H
2	1/8	ME-2-1	20.5	11	20	9.5	1.3	3	8	15.5
3	1/8	ME-3-1	25	10	21	15	2.5	5	12	18
3	1/4	ME-3-2	25	12	24	15	2.5	6	12	18
4	1/8	ME-4-1	28.3	10	22	15.3	3.5	5	14	21
4	1/4	ME-4-2	28.3	12	24	15.3	3.5	6	14	21
6	1/8	ME-6-1	28.4	10	22	15.4	5	5	14	21
6	1/4	ME-6-2	28.4	12	23	15.4	5	6	14	21
6	3/8	ME-6-3	28.4	13	26	15.4	5	8	14	22
6	1/2	ME-6-4	31.4	17	33.5	15.4	5	10	14	24
8	1/8	ME-8-1	28.8	10	22	16.8	6	5	15.87	21
8	1/4	ME-8-2	28.8	12	23	16.8	6	6	15.87	21
8	3/8	ME-8-3	29.8	13	26	16.8	6	8	15.87	22
8	1/2	MC-8-4	31.8	17	33.5	16.8	6	10	15.87	24
10	1/8	ME-10-1	31.7	10	23	18.7	8	5	19	23
10	1/4	ME-10-2	31.7	12	26	18.7	8	6	19	23
10	3/8	ME-10-3	31.7	13	26	18.7	8	8	19	23
10	1/2	ME-10-4	33.7	17	33.5	18.7	8	10	19	25
12	1/4	ME-12-2	34.8	13	28	22.8	10	6	23	24
12	3/8	ME-12-3	34.8	15	30	22.8	10	8	23	24
12	1/2	ME-12-4	35.8	17	33.5	22.8	10	10	23	25
12	3/4	ME-12-6	40.8	19	37	22.8	10	14	23	30
14	1/4	ME-14-2	39.5	13	30	24.5	12	6	26	29
14	3/8	ME-14-3	39.5	15	32	24.5	12	8	26	29
14	1/2	ME-14-4	39.5	17	33.5	24.5	12	11	26	29
15	3/8	ME-15-3	39	15	32	24	12	8	26	29
15	1/2	ME-15-4	39	17	33.5	24	12	11	26	29
15	3/4	ME-15-6	40	19	37	24	12	14	26	30
16	3/8	ME-16-3	39.5	15	32	24.5	12	8	26	29
16	1/2	ME-16-4	39.5	17	33.5	24.5	12	11	26	29
16	3/4	MC-16-6	40.5	19	37	24.5	12	14	26	30
18	1/2	ME-18-4	41	17	37	25	15	11	30	30
18	3/4	ME-18-6	41	19	37	25	15	15	30	30
20	1/2	ME-20-4	43	19	37	25	17	11	32	32
20	3/4	ME-20-6	43	21	42	25	17	16	32	32
22	1/2	ME-22-4	43.2	19	37	25.2	18	11	35	32
22	3/4	ME-22-6	43.2	21	42	25.2	18	16	35	32
25	3/4	ME-25-6	48.5	21	45	33.5	22	16	38	34
25	1	ME-25-8	48.5	21	45	33.5	22	22	38	34

A.C.D:FINGER TIGHT -士0.5mm （about）
※管外径5Φも製作しております。

（INCHES）

（Unit:mm）

TUBE O.D. T	THREADS PT or NPT	PART. No.	A	B	C	D	E	F	G	H
1/16":1.6	1/16	ME-005-05	20	11	20	9	1.3	3	8	15.5
1/16":1.6	1/8	ME-005-1	20	11	20	9	1.3	5	8	15.5
1/8":3.18	1/8	ME-01-1	25	10	21	15	2.5	5	12	18
1/8":3.18	1/4	ME-01-2	25	12	24	15	2.5	6	12	18
1/4":6.35	1/8	ME-02-1	28.4	10	22	15.4	5	5	14	21
1/4":6.35	1/4	ME-02-2	28.4	12	23	15.4	5	6	14	21
1/4":6.35	3/8	ME-02-3	29.4	13	26	15.4	5	8	14	22
1/4":6.35	1/2	ME-02-4	31.4	17	33.5	15.4	5	10	14	24
5/16":7.94	1/8	ME-025-1	28.8	10	22	16.8	6	5	15.87	21
5/16":7.94	1/4	ME-025-2	28.8	12	23	16.8	6	6	15.87	21
5/16":7.94	3/8	ME-025-3	29.8	13	26	16.8	6	8	15.87	22
5/16":7.94	1/2	ME-025-4	31.8	17	33.5	16.8	6	10	15.87	24
3/8":9.53	1/8	ME-03-1	31.3	10	23	17.8	7	5	17.46	23
3/8":9.53	1/4	ME-03-2	31.3	12	26	17.8	7	6	17.46	23
3/8":9.53	3/8	ME-03-3	31.3	13	26	17.8	7	8	17.46	23
3/8":9.53	1/2	ME-03-4	33.3	17	33.5	17.8	7	10	17.46	25
1/2":12.7	1/4	ME-04-2	34.8	13	28	22.8	10	6	23	24
1/2":12.7	3/8	ME-04-3	34.8	15	30	22.8	10	8	23	24
1/2":12.7	1/2	ME-04-4	35.8	17	33.5	22.8	10	10	23	25
1/2":12.7	3/4	ME-04-6	40.8	19	37	22.8	10	14	23	30
5/8":15.87	3/8	ME-05-3	39.5	15	32	24.5	12	8	26	29
5/8":15.87	1/2	ME-05-4	39.5	17	33.5	24.5	12	11	26	29
5/8":15.87	3/4	ME-05-6	40.5	19	37	24.5	12	14	26	30
3/4":19.05	1/2	ME-06-4	41.5	17	37	25.5	15	11	30	30
3/4":19.05	3/4	ME-06-6	41.5	19	37	25.5	15	15	30	30
7/8":22.23	1/2	ME-07-4	43.2	19	37	25.2	18	11	35	32
7/8":22.23	3/4	ME-07-6	43.2	21	42	25.2	18	16	35	32
1":25.4	3/4	ME-08-6	48	21	45	33	22	16	38	34
1":25.4	1	ME-08-8	48	21	45	33	22	22	38	34

※管外径3/16"も製作しております。

（SCHEDULE）

（Unit:mm）

TUBE O.D. T	THREADS PT or NPT	PART. No.	A	B	C	D	E	F	G	H
1/8B：10.5	1/8	ME-10.5-1	32.2	10	23	19.2	8	5	19	23
1/8B：10.5	1/4	ME-10.5-2	32.2	12	26	19.2	8	6	19	23
1/8B：10.5	3/8	ME-10.5-3	32.2	13	26	19.2	8	8	19	23
1/8B：10.5	1/2	ME-10.5-4	34.2	17	33.5	19.2	8	10	19	25
1/4B：13.8	1/4	ME-13.8-2	39	13	30	24	12	6	26	29
1/4B：13.8	3/8	ME-13.8-3	39	15	32	24	12	8	26	29
1/4B：13.8	1/2	ME-13.8-4	39	17	33.5	24	12	11	26	29
1/4B：13.8	3/4	ME-13.8-6	40	19	42	24	12	14	26	30
3/8B：17.3	3/8	ME-17.3-3	41	15	34	25	15	10	30	30
3/8B：17.3	1/2	ME-17.3-4	41	17	37	25	15	11	30	30
3/8B：17.3	3/4	ME-17.3-6	41	19	42	25	15	15	30	30
1/2B：21.7	1/2	ME-21.7-4	43.2	19	37	25.2	18	11	35	32
1/2B：21.7	3/4	ME-21.-7-6	43.2	21	42	25.2	18	16	35	32

A,D:FINGER TIGHT -±05mm （about）

型番リスト

表示件数

型番

最高使用圧力

(MPa)

適用管外径

(φ)

接続ねじの種類

ねじの呼び

サイズ仕様

INCHES仕様適用管外径（インチサイズ）

SCHEDULE仕様適用管呼び

トラスココード

最小発注数量

10	1.6	PT	[1/8B] 1/8B(6A）	インチサイズ（INCHES）	1/16	-	-	1個
39	3.18	PT	[1/8B] 1/8B(6A）	インチサイズ（INCHES）	1/8	-	-	1個
39	3.18	PT	[1/4B] 1/4B(8A)	インチサイズ（INCHES）	1/8	-	-	1個
39	6.35	PT	[1/8B] 1/8B(6A）	インチサイズ（INCHES）	1/4	-	-	1個
39	6.35	PT	[1/4B] 1/4B(8A)	インチサイズ（INCHES）	1/4	-	-	1個
39	6.35	PT	[3/8B] 3/8B(10A)	インチサイズ（INCHES）	1/4	-	-	1個
39	6.35	PT	[1/2B] 1/2B(15A)	インチサイズ（INCHES）	1/4	-	-	1個
26	9.53	PT	[1/8B] 1/8B(6A）	インチサイズ（INCHES）	3/8	-	-	1個
26	9.53	PT	[1/4B] 1/4B(8A)	インチサイズ（INCHES）	3/8	-	-	1個
26	9.53	PT	[3/8B] 3/8B(10A)	インチサイズ（INCHES）	3/8	-	-	1個
26	9.53	PT	[1/2B] 1/2B(15A)	インチサイズ（INCHES）	3/8	-	-	1個
29	12.7	PT	[1/4B] 1/4B(8A)	インチサイズ（INCHES）	1/2	-	-	1個
29	12.7	PT	[3/8B] 3/8B(10A)	インチサイズ（INCHES）	1/2	-	-	1個
29	12.7	PT	[1/2B] 1/2B(15A)	インチサイズ（INCHES）	1/2	-	-	1個
29	12.7	PT	[3/4B] 3/4B(20A)	インチサイズ（INCHES）	1/2	-	-	1個
23	15.87	PT	[3/8B] 3/8B(10A)	インチサイズ（INCHES）	5/8	-	-	1個
23	15.87	PT	[1/2B] 1/2B(15A)	インチサイズ（INCHES）	5/8	-	-	1個
23	15.87	PT	[3/4B] 3/4B(20A)	インチサイズ（INCHES）	5/8	-	-	1個
26	19.05	PT	[1/2B] 1/2B(15A)	インチサイズ（INCHES）	3/4	-	-	1個
26	19.05	PT	[3/4B] 3/4B(20A)	インチサイズ（INCHES）	3/4	-	-	1個
22	22.23	PT	[1/2B] 1/2B(15A)	インチサイズ（INCHES）	7/8	-	-	1個
22	22.23	PT	[3/4B] 3/4B(20A)	インチサイズ（INCHES）	7/8	-	-	1個
24	25.4	PT	[3/4B] 3/4B(20A)	インチサイズ（INCHES）	1	-	-	1個
24	25.4	PT	[1B] 1B(25A)	インチサイズ（INCHES）	1	-	-	1個
31	7.94	PT	[1/8B] 1/8B(6A）	インチサイズ（INCHES）	5/16	-	-	1個
31	7.94	PT	[1/4B] 1/4B(8A)	インチサイズ（INCHES）	5/16	-	-	1個
31	7.94	PT	[3/8B] 3/8B(10A)	インチサイズ（INCHES）	5/16	-	-	1個
31	7.94	PT	[1/2B] 1/2B(15A)	インチサイズ（INCHES）	5/16	-	-	1個
10	2	PT	[1/8B] 1/8B(6A）	ミリサイズ（METRIC）	-	-	-	1個
41	3	PT	[1/8B] 1/8B(6A）	ミリサイズ（METRIC）	-	-	-	1個
41	3	PT	[1/4B] 1/4B(8A)	ミリサイズ（METRIC）	-	-	-	1個
31	4	PT	[1/8B] 1/8B(6A）	ミリサイズ（METRIC）	-	-	-	1個
31	4	PT	[1/4B] 1/4B(8A)	ミリサイズ（METRIC）	-	-	-	1個
41	6	PT	[1/8B] 1/8B(6A）	ミリサイズ（METRIC）	-	-	251-9038	1個
41	6	PT	[1/4B] 1/4B(8A)	ミリサイズ（METRIC）	-	-	251-9046	1個
41	6	PT	[3/8B] 3/8B(10A)	ミリサイズ（METRIC）	-	-	-	1個
41	6	PT	[1/2B] 1/2B(15A)	ミリサイズ（METRIC）	-	-	-	1個
31	8	PT	[1/8B] 1/8B(6A）	ミリサイズ（METRIC）	-	-	251-9054	1個
31	8	PT	[1/4B] 1/4B(8A)	ミリサイズ（METRIC）	-	-	251-9062	1個
31	8	PT	[1/2B] 1/2B(15A)	ミリサイズ（METRIC）	-	-	-	1個
25	10	PT	[1/8B] 1/8B(6A）	ミリサイズ（METRIC）	-	-	-	1個
25	10	PT	[1/2B] 1/2B(15A)	ミリサイズ（METRIC）	-	-	251-9097	1個
12	10.5	PT	[1/8B] 1/8B(6A）	ガス管サイズ（SCHEDULE）	-	1/8	-	1個
12	10.5	PT	[1/4B] 1/4B(8A)	ガス管サイズ（SCHEDULE）	-	1/8	-	1個
12	10.5	PT	[3/8B] 3/8B(10A)	ガス管サイズ（SCHEDULE）	-	1/8	-	1個
12	10.5	PT	[1/2B] 1/2B(15A)	ガス管サイズ（SCHEDULE）	-	1/8	-	1個
31	12	PT	[1/4B] 1/4B(8A)	ミリサイズ（METRIC）	-	-	251-9101	1個
31	12	PT	[3/8B] 3/8B(10A)	ミリサイズ（METRIC）	-	-	251-9119	1個
31	12	PT	[1/2B] 1/2B(15A)	ミリサイズ（METRIC）	-	-	251-9127	1個
31	12	PT	[3/4B] 3/4B(20A)	ミリサイズ（METRIC）	-	-	-	1個
30	13.8	PT	[1/4B] 1/4B(8A)	ガス管サイズ（SCHEDULE）	-	1/4	-	1個
30	13.8	PT	[3/8B] 3/8B(10A)	ガス管サイズ（SCHEDULE）	-	1/4	-	1個
30	13.8	PT	[1/2B] 1/2B(15A)	ガス管サイズ（SCHEDULE）	-	1/4	-	1個
30	13.8	PT	[3/4B] 3/4B(20A)	ガス管サイズ（SCHEDULE）	-	1/4	-	1個
26	14	PT	[1/4B] 1/4B(8A)	ミリサイズ（METRIC）	-	-	-	1個
26	14	PT	[3/8B] 3/8B(10A)	ミリサイズ（METRIC）	-	-	-	1個
26	14	PT	[1/2B] 1/2B(15A)	ミリサイズ（METRIC）	-	-	-	1個
25	15	PT	[3/8B] 3/8B(10A)	ミリサイズ（METRIC）	-	-	-	1個
25	15	PT	[1/2B] 1/2B(15A)	ミリサイズ（METRIC）	-	-	-	1個
25	15	PT	[3/4B] 3/4B(20A)	ミリサイズ（METRIC）	-	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

4,842円 ( 5,326円 )	2日目
3,597円 ( 3,957円 )	2日目
3,597円 ( 3,957円 )	2日目
3,041円 ( 3,345円 )	2日目
3,041円 ( 3,345円 )	2日目
3,397円 ( 3,737円 )	2日目
4,797円 ( 5,277円 )	4日目
3,997円 ( 4,397円 )	2日目
3,997円 ( 4,397円 )	2日目
3,997円 ( 4,397円 )	2日目
5,697円 ( 6,267円 )	2日目
4,997円 ( 5,497円 )	2日目
4,997円 ( 5,497円 )	2日目
5,997円 ( 6,597円 )	2日目
9,897円 ( 10,887円 )	2日目
7,997円 ( 8,797円 )	2日目
7,997円 ( 8,797円 )	2日目
9,897円9,105円 ( 10,016円 )	2日目
9,897円 ( 10,887円 )	2日目
9,897円 ( 10,887円 )	2日目
10,988円 ( 12,087円 )	2日目
10,988円 ( 12,087円 )	2日目
16,060円 ( 17,666円 )	2日目
16,060円14,775円 ( 16,253円 )	2日目
3,082円 ( 3,390円 )	2日目
3,082円 ( 3,390円 )	2日目
3,266円 ( 3,593円 )	2日目
4,183円 ( 4,601円 )	2日目
4,612円 ( 5,073円 )	5日目
3,774円 ( 4,151円 )	2日目
3,597円 ( 3,957円 )	2日目
3,789円 ( 4,168円 )	2日目
3,555円 ( 3,911円 )	2日目
2,889円 ( 3,178円 )	在庫品1日目当日出荷可能
2,897円 ( 3,187円 )	在庫品1日目当日出荷可能
3,397円 ( 3,737円 )	2日目
4,797円 ( 5,277円 )	2日目
2,997円 ( 3,297円 )	在庫品1日目当日出荷可能
3,002円 ( 3,302円 )	在庫品1日目当日出荷可能
4,997円 ( 5,497円 )	2日目
3,997円 ( 4,397円 )	在庫品1日目当日出荷可能
4,977円 ( 5,475円 )	在庫品1日目当日出荷可能
3,997円 ( 4,397円 )	2日目
3,997円 ( 4,397円 )	2日目
3,997円 ( 4,397円 )	2日目
5,897円 ( 6,487円 )	2日目
5,217円 ( 5,739円 )	在庫品1日目当日出荷可能
5,047円 ( 5,552円 )	在庫品1日目当日出荷可能
5,689円 ( 6,258円 )	5日目
9,897円9,105円 ( 10,016円 )	2日目
7,897円 ( 8,687円 )	2日目
7,897円 ( 8,687円 )	2日目
7,897円 ( 8,687円 )	2日目
9,897円9,105円 ( 10,016円 )	2日目
7,897円 ( 8,687円 )	2日目
7,897円 ( 8,687円 )	2日目
7,897円 ( 8,687円 )	2日目
6,589円 ( 7,248円 )	2日目
6,918円 ( 7,610円 )	2日目
8,834円 ( 9,717円 )	2日目

基本情報

基本情報

【特長】
・高圧、衝撃、振動、真空、温度変化に耐える精密設計
・パイプにネジレが生じない理想的なダブル・フェルール方式
・小型、軽量で締付トルクが小さく、特殊工具は不要
・接続、取外しが簡単で再使用が出来て経済的
・ダブル・フェルール独特の相互連動作用で確実なシール性能
・トルク、軸芯指向に依り、継手をセットしたままパイプを差し込める

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
ステンレス管用継手　コネクタ
高圧・高温・低温に耐えられる継手です。
ミスミ
ステンレス管用継手　エルボ
高圧・高温・低温に耐えられる継手です。
ミスミ
ステンレス管用継手　ユニオンエルボ
高圧・高温・低温に耐えられる継手です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ステンレス鋼用 SUS316 ME エルボユニオンのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

エアーシリンダの口に取り付けています

満足度：5.02020/03/11

生産設備装置内のエアーシリンダの口に取り付けています。部品は客先指定で、配管と継手との締付もわかっていれば問題はありませ...もっと読む

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ステンレス鋼用 SUS316 ME エルボユニオン	ステンレス鋼用 SUS316 MC ハーフユニオン	ステンレス鋼用 SUS316 FE ハーフエルボ（メス）	ステンレス鋼用 SUS316 FC 圧力計ユニオン	ステンレス鋼用 SUS316 BMC 隔壁ハーフユニオン（オス）	ステンレス鋼用 SUS316 BFC 隔壁ハーフユニオン（メス）
メーカー	フジトク	フジトク	フジトク	フジトク	フジトク	フジトク
通常価格	2,889円-	1,697円 -	3,597円 -	2,273円 -	3,567円 -	3,597円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	2日目	在庫品1日目〜
材質	SUS316	SUS316	SUS316	SUS316	SUS316	SUS316
表面処理	なし	なし	なし	なし	なし	なし
使用流体	水 / 空気 / ガス / 油	水 / 空気 / ガス / 油	水 / 空気 / ガス / 油	水 / 空気 / ガス / 油	水 / 空気 / ガス / 油	水 / 空気 / ガス / 油
接続種類	ねじ⇔管　接続	ねじ⇔管　接続	ねじ⇔管　接続	ねじ⇔管　接続	ねじ⇔管　接続	ねじ⇔管　接続
接続種類ねじ・管方向	ハーフエルボ	ハーフユニオン	ハーフエルボ	圧力計ユニオン	隔壁ハーフユニオンオス	隔壁ハーフユニオンメス
