ステンレス鋼用 SUS304 締付型フレヤードユニオン SYP
- 通常単価(税別)
- 3,692円～7,087円
- 税込単価
- 4,061円～7,796円
スリーブのカッティングエッヂが管に強固にくい込む、エルメートタイプで高圧流体を...
詳細情報を確認する- 材質
- SUS304
- 表面処理
- なし
- 使用流体
- 水 / 空気 / 油
- 最高使用圧力 (MPa)
- 21
- 接続種類
- 管⇔管 同径
- 接続種類 管同径
- 隔壁フレヤードユニオン
- 適用管材質
- ステンレス
- 種類
- 継手
未確定：候補が4型番あります。
商品情報

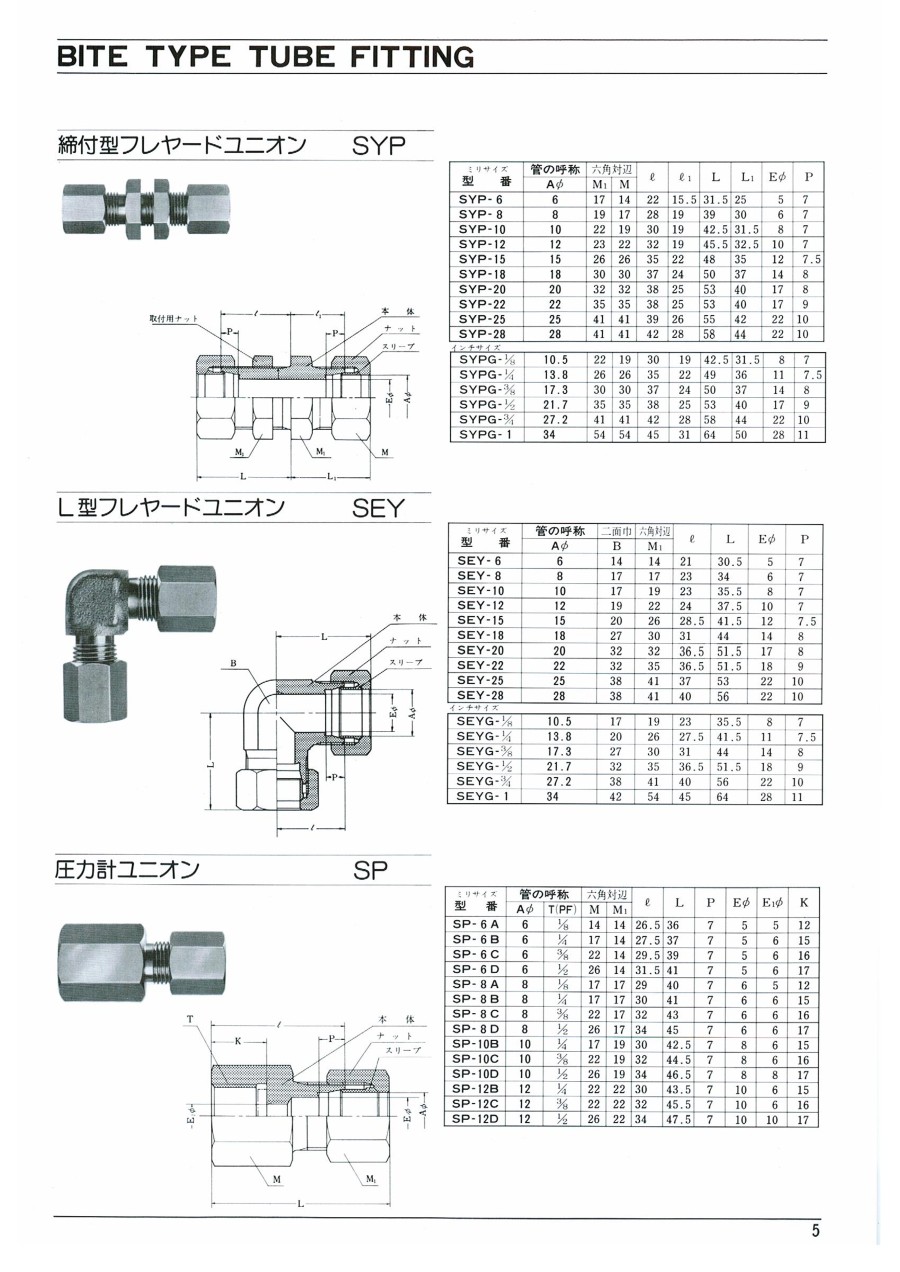

外形図
製品仕様
材質：SUS304
規格表
使用例
くい込み継手の組立（締付）手順
- 1. パイプの端面は出来るだけ直角に切断し、切断内外面のバリ取りをする。
- 2. パイプにナット、次いで、スリーブのくい込み先を管端に向けて挿入する。（図-1）
- 3. 継手本体（または仮締め治具）を万力（バイス）に固定し、パイプの先端を本体（または治具）の底に完全にあてる。（袋ナット内面ネジ部とスリーブの当り面に潤滑油を塗布して下さい。締付トルクが小さくなり且つカジリ防止になります。）
- 4. 手でパイプを廻しながら、片方の手でナットを締める。パイプが廻わらなくなった時点（これをグリップポイントという）に達した時スリーブがパイプにくい込み始めた時である。グリップポイントから1 1/4～1 1/2回転ナットを締付けるとスリーブは完全にパイプにくい込み、仮締め作業が終了する。
- 5. 仮締めしたものを一旦取外して、実際の配管場所にて再組立して下さい。尚再組立のナットの締付は予備組立の1/4～1/3回転増締めして下さい。（図-2）
選定サポート情報
型番の定め方
ネジサイズの表示
| ネジサイズ | PT 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
|---|---|---|---|---|---|---|
| 略号 | A | B | C | D | E | F |
