ヨドノ

重荷重用ウレタンゴム車輪（UHB型）

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): 8,367円～53,664円特別価格

税込単価: 9,204円～59,030円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ヨドノ

中荷重用ゴム車輪（SA型）ベアリングなし

通常価格(税別)： 1,180円 (税込価格：1,298円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ヨドノ

中荷重用ポリウレタンゴム車輪（USB型）

通常価格(税別)： 4,315円 (税込価格：4,747円)

通常出荷日：2 日目～

ウレタン車輪で重荷重用一般的に各方面に多く使用されている汎用品。【特長】・強度...

詳細情報を確認する

車輪タイプ
外輪+ホイール
車輪材質
ウレタンゴム
軸受
有り

未確定：候補が21型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

UHB200×90

規格表

単位：mm

型番	車輪外径 D	許容荷重（kg）	車輪巾 W₁	ボス巾 W	軸径 d	ベアリング	リム径 D₁	ボス径 D₂	ベアリング当り a	アーム数	自重（kg）
UHB100×50	100	330	51	54	17	6203	80	59	42	ベタ	1.7
UHB100×65	100	380	64	70	17	6203	80	59	54	ベタ	2.2
UHB130×50	130	380	51	54	20	6204	110	60	38	ベタ	2.3
UHB130×65	130	450	64	70	20	6204	110	60	54	ベタ	3.2
UHB150×50	150	430	51	57	25	6205	128	61	41	ベタ	2.5
UHB150×65	150	560	64	70	25	6205	128	65	54	ベタ	3.3
UHB150×75	150	670	76	82	25	6205	128	71	66	ベタ	3.9
UHB150×100	150	870	102	108	30	6206	128	75	90	ベタ	6.6
UHB180×50	180	480	51	57	25	6205	155	67	41	4	3.5
UHB180×65	180	620	64	70	25	6205	155	67	54	4	4.3
UHB180×75	180	750	76	82	25	6205	155	68	66	4	5.3
UHB200×50	200	530	51	57	25	6205	176	67	41	ベタ	3.8
UHB200×65	200	680	64	70	25	6205	176	69	54	4	5.0
UHB200×75	200	790	76	82	25	6205	176	68	66	4	5.6
UHB200×90	200	900	89	95	30	6206	176	81	77	4	7.9
UHB250×65	250	830	64	70	25	6305	220	83	52	5	7.5
UHB250×75	250	1,000	76	82	30	6206	220	84	64	5	8.7
UHB250×90	250	1,250	89	102	30	6206	220	83	84	5	12.3
※UHB250×100	250	1,400	102	114	40	6208	220	96	94	5	15.4
UHB300×65	300	980	64	82	30	6206	260	85	64	5	9.3
UHB300×75	300	1,130	76	82	30	6206	260	85	64	5	10.9
UHB300×90	300	1,350	89	99	30	6206	260	85	81	5	13.0
※UHB300×100^#6	300	1,500	102	114	30	6306	260	96	94	5	14.6
UHB300×130	300	2,000	125	133	50	6210	260	108	113	5	18.5

※ 180×75につきましては金具付の場合軸径はφ20（直径20mm）になります。
※ 250×100、300×100については金具付の場合軸径はφ30（直径30mm）になります。

常用するはめあいの穴の寸法公差

単位：μm

寸法の区分（mm）		F			G		H						Js
を超え	以下	F6	F7	F8	G8	G7	H5	H6	H7	H8	H9	H10	Js5	Js6	Js7
6	10	+22	+28	+35	+14	+20	+6	+9	+15	+22	+36	+58	±3	±4.5	±7.5
6	10	+13			+5		0						±3	±4.5	±7.5
10	18	+27	+34	+43	+17	+24	+8	+11	+18	+27	+43	+70	±4	±5.5	±9
10	18	+16			+6		0						±4	±5.5	±9
18	30	+33	+41	+53	+20	+28	+9	+13	+21	+33	+52	+84	±4.5	±6.5	±10.5
18	30	+20			+7		0						±4.5	±6.5	±10.5
30	50	+41	+50	+64	+25	+34	+11	+16	+25	+39	+62	+100	±5.5	±8	±12.5
30	50	+25			+9		0						±5.5	±8	±12.5
50	80	+49	+60	+76	+29	+40	+13	+19	+30	+46	+74	+120	±6.5	±9.5	±15
50	80	+30			+10		0						±6.5	±9.5	±15

特長

始動抵抗が小さく、耐油・耐磨耗性に優れ、特に重量物運搬に適しています。

技術情報

車輪の荷重計算

一輪あたりの負荷荷重は、単純に計算すれば
W=（積載荷重kg +車体の自重kg）/使用車輪の数として算定できますが、各車輪へ常に均等に負荷されるとは限りません。
従って上記Wkgの20%増～30%増として算定するのが最も安全です。
本カタログに表示してありますゴム車輪の許容荷重はゴムの材質、車輪の外径、ゴムの接地巾や、ゴムの厚みを基礎として計算してあります。

始動抵抗および走行抵抗

平滑なコンクリート路面を走行する場合、始動抵抗及び走行抵抗は下記の様に算定して下さい。
転り摩擦係数をμ、動き出すに必要な力をFkg、積載荷重+車体自重をWkgとすれば、始動抵抗F=μ・W
ただしμの値はウレタン 0.03～0.04 （ベアリング軸受）普通ゴム 0.04～0.05 （ベアリング軸受）普通ゴム 0.06～0.08 （すべり軸受）
Wが許容荷重を超える時…μの値は大きくなる。
Wがそのまま車輪の外径又は巾を大きくした時…μの値は小さくなる。
Wがそのままで車輪の外径又は巾を小さくした時…μの値は大きくなる。

製品比較情報

各種車輪の特性

タイヤの材質	天然ゴム	ポリブタジエンゴム	クロロプレンゴム	ポリウレタンゴム	ナイロン	ハードナイロン
硬度（HS）	80	70	70	90	R120	R120
弾性	○	●	○	◎	X	X
圧縮永久ヒズミ	○	○	○	●	△	◎
耐摩耗性	○	◎	◎	●	○	●
耐候性	○	○	○	●	●	●
耐油性（機械油）	△	△	○	●	●	●
耐ガソリン	X	X	△	◎	◎	◎
耐熱性（℃）	90	80	100	70	70	130
耐寒性（℃）	-20	-40	-20	-30	-40	-40
耐水性	○	△	△	△	○	◎
耐薬品性（弱酸・アルカリ）	△	△	○	X	◎	◎
始動走行力	○	◎	○	●	◎	●

表示記号の見方 : ●秀 ◎優 ○良 △可 X不可

（注）上記温度以上の高温又は、低温の場合は、鉄車論をお奨めします。
（注）温度により、使用グリス（耐寒、耐熱）の変更が必要となりますのでご注意下さい。

型番リスト

表示件数

型番

車輪外径 D / タイヤ外径 A

(mm)

軸径 d / 穴径 D

(φ)

最大荷重/許容荷重

(kgf)

車輪巾 W1 / タイヤ巾 B

(mm)

ボス巾 W / ボス巾 C

(mm)

トラスココード

最小発注数量

100	17	330	51	54	835-3195	1個
100	17	380	64	70	835-3196	1個
130	20	380	51	54	835-3197	1個
130	20	450	64	70	835-3198	1個
150	25	430	51	57	-	1個
150	25	560	64	70	835-3199	1個
150	25	670	76	82	835-3200	1個
150	30	870	102	108	-	1個
180	25	480	51	57	-	1個
180	25	620	64	70	-	1個
180	25	750	76	82	-	1個
200	25	530	51	57	-	1個
200	25	680	64	70	835-3201	1個
200	30	900	89	95	835-3203	1個
250	25	830	64	70	835-3204	1個
250	30	1250	89	102	835-3206	1個
250	40	1400	102	114	-	1個
300	30	980	64	82	-	1個
300	30	1130	76	82	-	1個
300	30	1350	89	99	835-3207	1個
300	30	1500	102	114	835-3208	1個

通常単価(税別) (税込単価)	通常出荷日

8,367円 ( 9,204円 )	7日目
9,255円 ( 10,181円 )	5日目
11,175円 ( 12,293円 )	5日目
12,769円11,747円 ( 12,922円 )	5日目
12,958円 ( 14,254円 )	在庫品1日目当日出荷可能
12,769円 ( 14,046円 )	5日目
16,479円 ( 18,127円 )	5日目
27,536円 ( 30,290円 )	5日目
14,694円 ( 16,163円 )	5日目
14,746円 ( 16,221円 )	5日目
20,911円 ( 23,002円 )	5日目
16,389円 ( 18,028円 )	5日目
16,053円14,447円 ( 15,892円 )	5日目
21,792円 ( 23,971円 )	5日目
30,893円 ( 33,982円 )	5日目
32,354円29,118円 ( 32,030円 )	5日目
49,696円44,726円 ( 49,199円 )	5日目
33,776円30,398円 ( 33,438円 )	5日目
37,165円33,448円 ( 36,793円 )	5日目
39,814円 ( 43,795円 )	5日目
53,664円48,297円 ( 53,127円 )	4日目

詳細情報

基本情報

基本情報

ウレタン車輪で重荷重用一般的に各方面に多く使用されている汎用品。
【特長】
・強度的に優れ、耐荷重は天然ゴムの約3倍。
・耐油性にも優れ、ジェンゴムと同様、始動抵抗が小さい車輪。
・車幅により荷重が選べる。
【用途】
・工場内での重量物運搬台車や機械の足回りに最適。
・耐油性、耐摩耗性に優れる。

カタログ

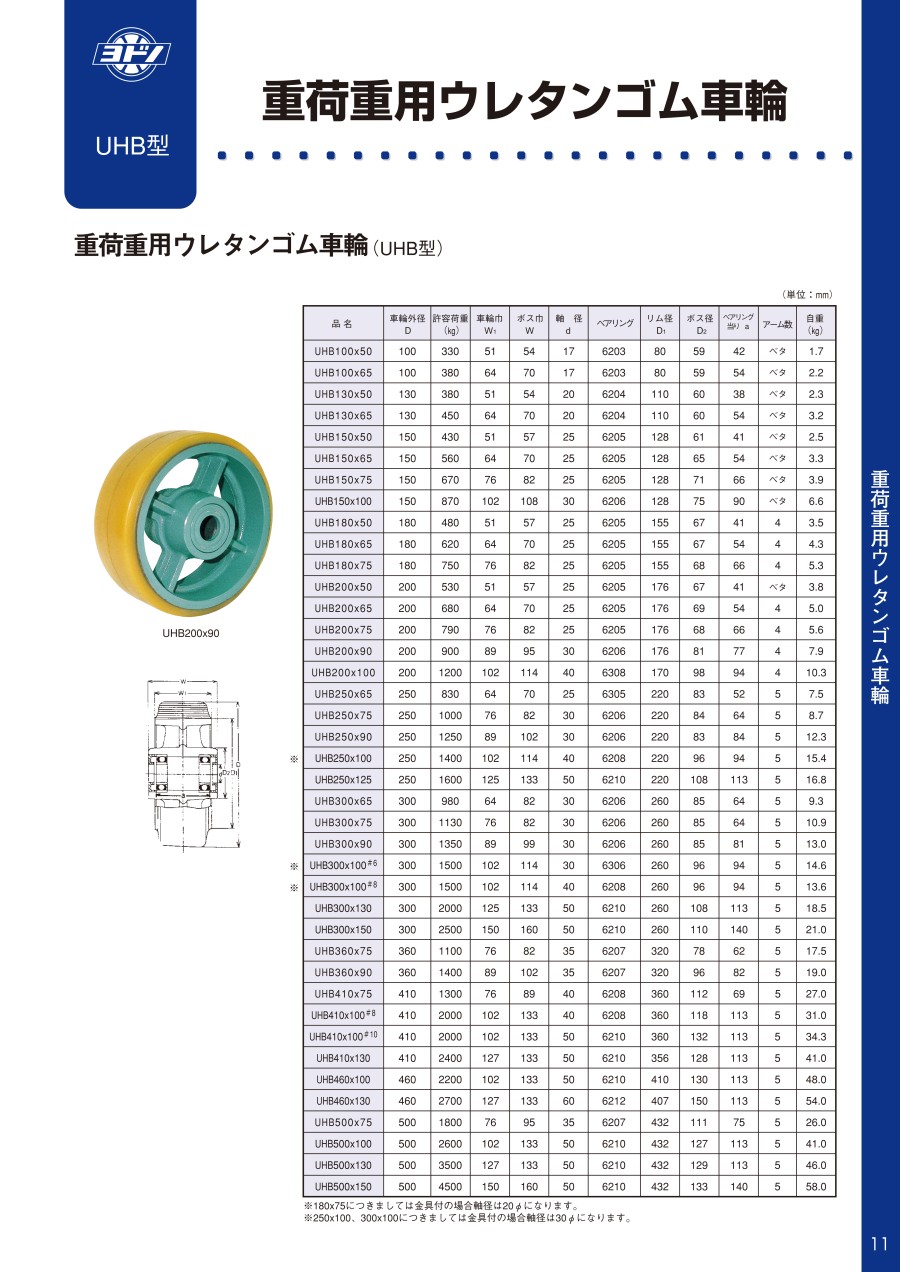

カタログ (見開き版)

商品担当おすすめ

ヨドノ
重荷重用ウレタン車輪付自在車（UHB-g型） FCDダクタイル製金具
重荷重用ウレタンゴム車輪と鋳物金具のセット型式です。(自在車となります。）金具も必要な場合、こちらからご選定可能です。
ヨドノ
重荷重用ウレタン車輪付固定車（UHB-k型） FCDダクタイル製金具
重荷重用ウレタンゴム車輪と鋳物金具のセット型式です。(固定車となります。）金具も必要な場合、こちらからご選定可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

重荷重用ウレタンゴム車輪（UHB型）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q車輪選定はどのようにすればよいですか？

車輪径、耐荷重で選定してください。車輪径を大きくすることにより４５００ｋｇまでの荷重に対応できます。

Q車輪の交換時期は？

車輪がすりへってきたり、ゴム劣化が認められたときです。ウレタンゴムの巻き替えも可能です。
