ヨドノ

重荷重用ゴム車輪（HB型）（耐油性、耐熱性もあります。）

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 5,160円～41,547円特別価格

税込単価: 5,676円～45,702円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ヨドノ

中荷重用ポリウレタンゴム車輪（USB型）

通常価格(税別)： 4,315円 (税込価格：4,747円)

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ヨドノ

MCナイロン車輪(ベアリング入)　MCVB100

通常価格(税別)： 5,507円 (税込価格：6,058円)

通常出荷日：3 日目

ゴム車輪で重荷重用、一般的に各方面に多く使用されている汎用品。【特長】・緩衝性...

詳細情報を確認する

車輪タイプ
外輪+ホイール
車輪材質
天然ゴム
軸受
有り

未確定：候補が30型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

規格表

単位：mm

型番	車輪外径 D	許容荷重（kg）	車輪巾 W₁	ボス巾 W	軸径 d	ベアリング	リム径 D₁	ボス径 D₂	ベアリング当り a	アーム数	自重（kg）
HB100×50	100	150	51	55	17	6203	70	55	43	ベタ	1.4
HB100×65	100	195	64	70	17	6203	70	55	58	ベタ	1.7
HB130×50	130	200	51	54	20	6204	95	59	38	ベタ	1.9
HB130×65	130	250	64	70	20	6204	95	59	54	ベタ	2.6
HB150×50	150	225	51	57	25	6205	114	63	41	ベタ	2.2
HB150×65	150	270	64	70	25	6205	114	65	54	ベタ	3.0
HB150×75	150	345	76	82	25	6205	114	65	66	ベタ	3.4
HB150×100	150	520	102	108	30	6206	114	76	90	ベタ	6.0
HB180×50	180	270	51	57	25	6205	140	69	41	ベタ	3.0
HB180×65	180	325	64	70	25	6205	140	69	54	ベタ	4.1
HB180×75	180	350	76	82	25	6205	140	69	66	ベタ	4.6
HB200×50	200	300	51	57	25	6205	165	65	41	4	3.2
HB200×65	200	385	64	70	25	6205	165	66	54	4	4.1
HB200×75	200	450	76	82	25	6205	165	66	66	4	4.7
HB200×90	200	535	89	95	30	6206	165	78	77	4	6.3
HB230×65	230	445	64	76	25	6205	191	65	60	5	4.8
HB230×90	230	615	89	95	30	6206	191	79	77	5	5.1
HB250×65	250	480	64	76	25	6205	210	66	60	5	5.3
HB250×75	250	570	76	89	30	6206	203	81	71	5	7.4
HB250×90	250	670	89	102	30	6206	203	81	84	5	9.3
HB300×65	300	580	64	82	30	6206	254	76	64	5	7.3
HB300×75	300	685	76	82	30	6206	254	77	64	5	8.5
HB300×90	300	805	89	99	30	6206	254	81	81	5	11.0
HB300×100	300	900	102	114	30	6206	254	81	96	5	13.0
HB360×65	360	540	64	76	30	6206	292	78	58	5	9.7
HB360×75	360	650	76	82	30	6206	292	78	64	5	11.3
HB360×90	360	780	89	102	35	6207	280	96	82	5	13.6
HB380×90	380	840	89	102	35	6207	311	100	82	5	16.8
HB410×65	410	640	64	80	30	6206	343	80	62	5	14.1
HB410×75	410	780	76	89	35	6207	343	93	69	5	17.0
HB500×150	500	1,800	150	160	50	6210	432	133	140	5	58.3

※ 180×75につきましては金具付の場合軸径は20φになります。

常用するはめあいの穴の寸法公差

単位：μm

寸法の区分（mm）		F			G		H						Js
を超え	以下	F6	F7	F8	G8	G7	H5	H6	H7	H8	H9	H10	Js5	Js6	Js7
6	10	+22	+28	+35	+14	+20	+6	+9	+15	+22	+36	+58	±3	±4.5	±7.5
6	10	+13			+5		0						±3	±4.5	±7.5
10	18	+27	+34	+43	+17	+24	+8	+11	+18	+27	+43	+70	±4	±5.5	±9
10	18	+16			+6		0						±4	±5.5	±9
18	30	+33	+41	+53	+20	+28	+9	+13	+21	+33	+52	+84	±4.5	±6.5	±10.5
18	30	+20			+7		0						±4.5	±6.5	±10.5
30	50	+41	+50	+64	+25	+34	+11	+16	+25	+39	+62	+100	±5.5	±8	±12.5
30	50	+25			+9		0						±5.5	±8	±12.5
50	80	+49	+60	+76	+29	+40	+13	+19	+30	+46	+74	+120	±6.5	±9.5	±15
50	80	+30			+10		0						±6.5	±9.5	±15

型番リスト

表示件数

型番

車輪外径 D / タイヤ外径 A

(mm)

軸径 d / 穴径 D

(φ)

最大荷重/許容荷重

(kgf)

車輪巾 W1 / タイヤ巾 B

(mm)

ボス巾 W / ボス巾 C

(mm)

最小発注数量

100	17	150	51	55	1個
100	17	195	64	70	1個
130	20	200	51	54	1個
130	20	250	64	70	1個
150	25	225	51	57	1個
150	25	270	64	70	1個
150	25	345	76	82	1個
150	30	520	102	108	1個
180	25	270	51	57	1個
180	25	325	64	70	1個
180	25	350	76	82	1個
200	25	300	51	57	1個
200	25	385	64	70	1個
200	25	450	76	82	1個
200	30	535	89	95	1個
230	25	445	64	76	1個
230	30	615	89	95	1個
250	25	480	64	76	1個
250	30	570	76	89	1個
250	30	670	89	102	1個
300	30	580	64	82	1個
300	30	685	76	82	1個
300	30	805	89	99	1個
300	30	900	102	114	1個
360	30	540	64	76	1個
360	30	650	76	82	1個
360	35	780	89	102	1個
380	35	840	89	102	1個
410	30	640	64	80	1個
410	35	780	76	89	1個

通常単価(税別) (税込単価)	通常出荷日

5,182円 ( 5,700円 )	在庫品1日目当日出荷可能
5,160円 ( 5,676円 )	5日目
5,644円 ( 6,208円 )	5日目
7,427円 ( 8,170円 )	5日目
6,930円 ( 7,623円 )	5日目
7,395円 ( 8,135円 )	5日目
9,098円 ( 10,008円 )	5日目
14,930円13,437円 ( 14,781円 )	5日目
8,067円 ( 8,874円 )	5日目
9,807円 ( 10,788円 )	5日目
10,440円 ( 11,484円 )	5日目
9,849円8,864円 ( 9,750円 )	2日目
10,440円 ( 11,484円 )	5日目
13,702円 ( 15,072円 )	5日目
14,588円13,129円 ( 14,442円 )	5日目
13,201円12,144円 ( 13,358円 )	5日目
16,327円14,694円 ( 16,163円 )	5日目
13,201円12,144円 ( 13,358円 )	5日目
16,125円14,512円 ( 15,963円 )	5日目
18,266円 ( 20,093円 )	5日目
19,792円 ( 21,771円 )	5日目
17,706円15,935円 ( 17,529円 )	5日目
20,619円18,557円 ( 20,413円 )	5日目
24,532円22,078円 ( 24,286円 )	5日目
28,655円 ( 31,521円 )	5日目
27,563円24,806円 ( 27,287円 )	5日目
35,552円31,996円 ( 35,196円 )	5日目
41,547円37,392円 ( 41,131円 )	5日目
31,643円28,478円 ( 31,326円 )	5日目
39,816円35,834円 ( 39,417円 )	5日目

詳細情報

基本情報

基本情報

ゴム車輪で重荷重用、一般的に各方面に多く使用されている汎用品。
【特長】
・緩衝性が良いので、路面を破損する恐れが少なく、ベアリング入なので、軽く運搬することができる。
・車幅により荷重が選べる。
【用途】
・工場内での重量物運搬台車や機械の足回りに最適。
・安価な汎用品。

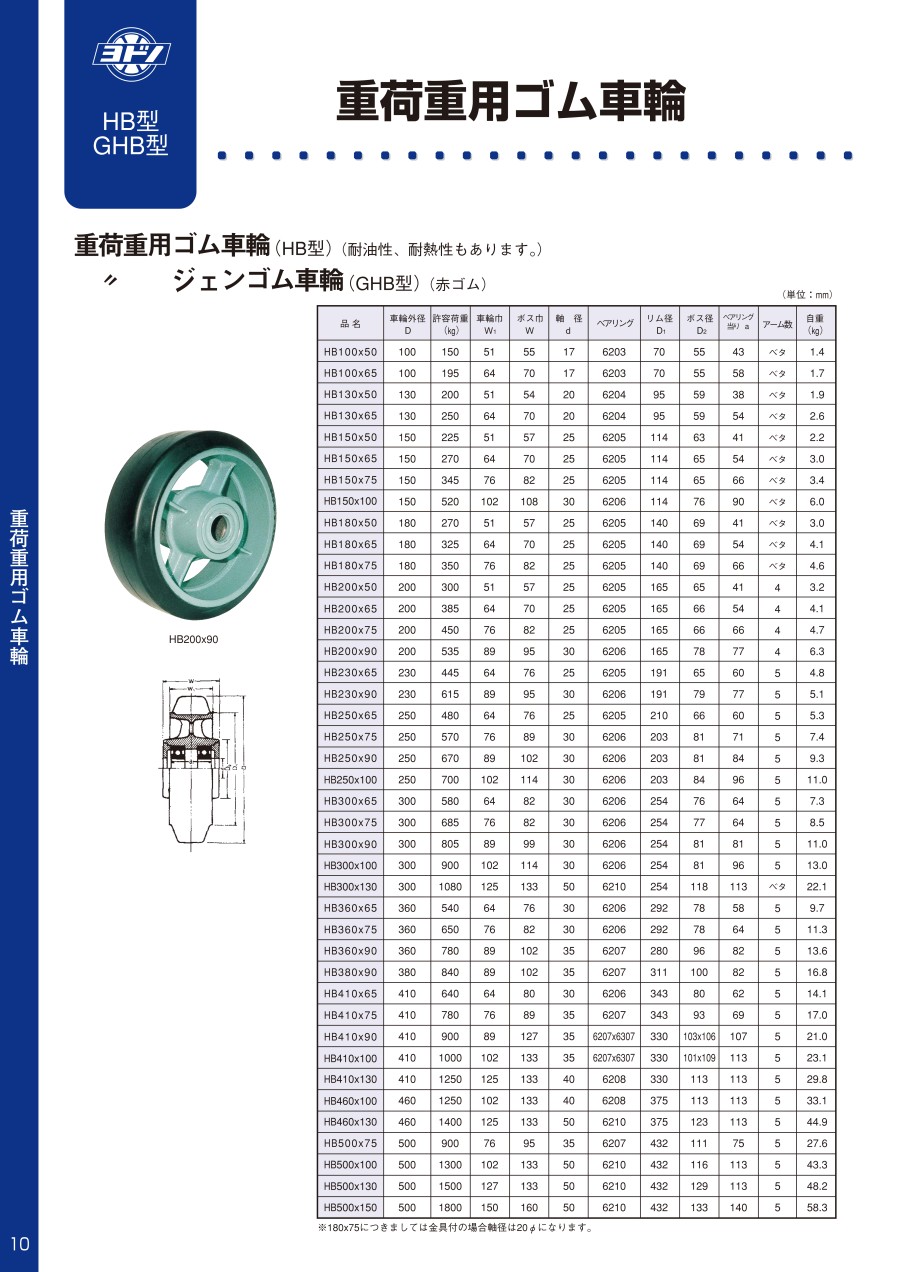

カタログ

カタログ (見開き版)

商品担当おすすめ

ヨドノ
重荷重用ゴム車輪付自在車（HB-g型） FCDダクタイル製金具
ダクタイル製の金具をセットした型式となります。（自在車となります。）金具とセットでご利用の場合はこちらからご選定可能です。
ヨドノ
重荷重用ゴム車輪付固定車（HB-k型） FCDダクタイル製金具
ダクタイル製の金具をセットした型式となります。（固定車となります。）金具とセットでご利用の場合はこちらからご選定可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

重荷重用ゴム車輪（HB型）（耐油性、耐熱性もあります。）のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

ハンドリフトのタイヤ交換

満足度：4.02022/06/25

交換直後はとにかく体感荷重が重くて失敗したかなと思いましたが、1週間ほどでなじんできて、今は良い感じです。ゴム部分も長持...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q車輪の選定はどのようにすればよいですか？

車輪径、耐荷重で選定してください。

この商品を見た人は、こんな商品も見ています

	今見ている商品重荷重用ゴム車輪（HB型）（耐油性、耐熱性もあります。）	中荷重用ゴム車輪（SB型）ベアリング入り（耐油性、耐熱性もあります。）	重荷重用ウレタンゴム車輪（UHB型）	重荷重用 RF型鋼板製ウレタンゴム車輪	R型重荷重用ダイカスト製ウレタンゴム車輪	RR型重荷重用MCナイロン車輪
メーカー	ヨドノ	ヨドノ	ヨドノ	岐阜産研工業（ウカイ）	岐阜産研工業（ウカイ）	岐阜産研工業（ウカイ）
通常価格	5,160円-	2,697円 -	8,367円 -	3,335円 -	5,111円 -	3,531円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	5日目	5日目	5日目
車輪タイプ	外輪+ホイール	外輪+ホイール	外輪+ホイール	外輪+ホイール	外輪+ホイール	一体型
車輪材質	天然ゴム	天然ゴム	ウレタンゴム	ウレタンゴム	ウレタンゴム	ナイロン
軸受	有り	有り	有り	有り	有り	有り
